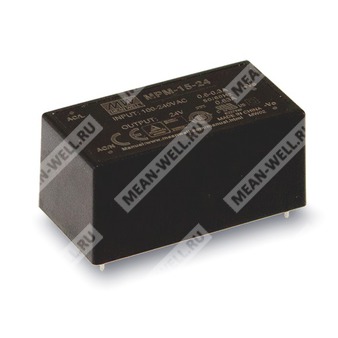

MPM-15-5
MPM-15-5 - компактный медицинский AC/DC модульный источник питания 5 В мощностью 15 Вт для ответственных применений.
MPM-15-5 — это герметизированный модульный источник питания переменного/постоянного тока серии MPM-15, предназначенный для преобразования сетевого входного напряжения в стабилизированное выходное напряжение 5 В постоянного тока. Изделие ориентировано на медицинскую технику, оборудование с требованиями по низкому токy утечки, повышенной изоляции и высокой надёжности.
Расшифровка партномера
| Партномер | Расшифровка |
| MPM | Серия модульных медицинских источников питания |
| 15 | Номинальная мощность 15 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Компактное исполнение: 2.06" × 1.07" × 0.94" или 52.4 × 27.2 × 24 мм.
- Медицинская безопасность: соответствие 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Подходит для применения типа BF при соответствующем учёте системной безопасности.
- Потребление без нагрузки менее 0.1 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочей температуры: от -40 до +85 °C.
- Класс EMI B для конфигурации класса II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Не требуется минимальная нагрузка.
- Трёхлетняя гарантия не приводится по требованию запроса.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
Назначение и конструктивные особенности
Серия MPM-15 представляет собой AC/DC модульные медицинские источники питания малой мощности, выполненные в залитом корпусе. Конструкция обеспечивает высокую стойкость к вибрации, высокую EMC-пригодность, изоляцию 4 кВ AC и высокий ресурс работы. Внутреннее заливочное исполнение улучшает тепловой режим и повышает надёжность при длительной эксплуатации. Изделие рассчитано на работу в составе конечного оборудования с учётом требований IEC/BS EN/EN60601-1-2.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0 ~ 3 А |
| Номинальная мощность | 15 Вт |
| Пиковая мощность в течение 10 с | 16.5 Вт |
| Пульсации и шум, макс. | 150 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Установление, время нарастания | 150 мс / 30 мс при 230 В AC; 150 мс / 15 мс при 115 В AC, при полной нагрузке |
| Время удержания | 10 мс при 115 В AC, при полной нагрузке |
| Пусковой ток, тип. | 20 А при 115 В AC; 45 А при 230 В AC |
| КПД, тип. | 86.5% |
| Ток потребления от сети, тип. | 0.3 А при 230 В AC |
| Ток утечки, макс. | <80 мкА при 264 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 8 ~ 264 В AC / 113 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 440 Гц |
| Ток потребления, тип. | 0.3 А при 230 В AC |
| Пусковой ток, тип. | 45 А при 230 В AC |
| Потребляемая мощность без нагрузки | <0.1 Вт |
Защиты
| Параметр | Значение |
| Перегрузка | 110% ~ 150% от номинальной выходной мощности; режим hiccup, восстановление после устранения аварии |
| Перенапряжение | 5.8 ~ 6.8 В; защита с отключением выходного напряжения, восстановление автоматически после снижения напряжения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +85 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | 0.03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC60601-1, TUV BS EN/EN60601-1, IEC60335-1, Dekra BS EN/EN60335-1, UL ANSI/AAMI ES60601-1, EAC TP TC 004 (3.1 version), CAN/CSA-C22 3 Edition approved |
| Уровень изоляции | Primary-Secondary: 2xMOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | Проводимые помехи: класс B; излучаемые помехи: класс B; гармонические токи: класс A; колебания напряжения: не нормируется |
| Иммунитет по ЭМС | ESD: уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт; RF field susceptibility: уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц), таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц); EFT bursts: уровень 3, 2 кВ; surge susceptibility: уровень 3, 1 кВ линия-линия; conducted susceptibility: уровень 3, 10 В; magnetic field immunity: уровень 4, 30 А/м; voltage dip, interruption: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, массогабаритные и упаковочные данные
| Параметр | Значение |
| MTBF | 7319.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1210.0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 52.4 × 27.2 × 24 мм |
| Масса | 0.056 кг |
| Упаковка | 240 шт. / 14.4 кг / 0.94 CUFT |
Примечания
1. Все параметры, специально не указанные, измерялись при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Минимальная нагрузка не требуется.
3. Допустимая длительная работа в режиме 33% рабочего цикла при перегрузке: средняя выходная мощность не должна превышать номинальную.
4. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, законченной параллельно соединёнными конденсаторами 0.1 мкФ и 47 мкФ.
5. Допуск включает установку, регулирование по линии и регулирование по нагрузке.
6. При необходимости подстройки выходного напряжения следует проверить кривую дерейтирования.
7. Ток утечки измерялся от первичной сети к выходу.
8. Дерейтинг рабочей температуры для моделей с вентиляторами не относится к данному исполнению; для высоты более 2000 м необходимо учитывать снижение параметров по месту применения.
9. Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
Монтаж и конструкция
Корпус выполнен в форм-факторе Case No.219A. Подключение выполнено через выводы: AC/L, AC/N, +V и -V. Размер и расположение выводов приведены в механической спецификации. Рекомендуется соблюдать требования к тепловому режиму и условиям монтажа конечного устройства.
