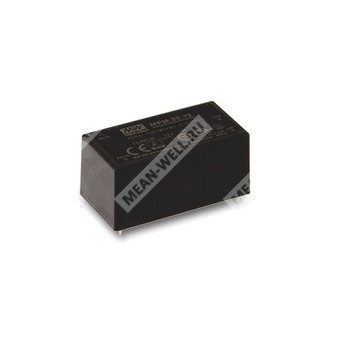

MPM-20-15 - компактный медицинский AC/DC модульный источник питания 15 В для промышленной и медицинской электроники.
MPM-20-15 — это высоконадежный герметизированный AC/DC модуль питания серии MPM-20 мощностью 20 Вт, предназначенный для применения в медицинской аппаратуре, портативных и стационарных электронных системах, где требуются компактные габариты, низкий ток утечки, усиленная изоляция и соответствие медицинским требованиям безопасности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MPM | Серия источников питания Mean Well MPM |
| 20 | Номинальная мощность 20 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание
Серия MPM-20 представляет собой высокоплотные и малогабаритные AC/DC модули медицинского назначения в герметизированном исполнении. Для версии MPM-20-15 заявлены высокий КПД, широкий диапазон входного напряжения, низкое энергопотребление на холостом ходу, усиленная медицинская изоляция класса II и малый ток утечки, что делает изделие пригодным для оборудования с контактным применением в медицине и смежной аппаратуре.
Особенности
- Компактное исполнение: 52,4 × 27,2 × 24 мм.
- Мощность 20 Вт.
- Медицинская сертификация с уровнем изоляции 2 x MOPP.
- Подходит для применения по требованиям BF при корректной системе.
- Потребление без нагрузки менее 0,1 Вт.
- Очень низкий ток утечки.
- Широкий рабочий температурный диапазон.
- Соответствие классу B по ЭМС для конфигурации класса II.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Не требует минимальной нагрузки.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные и диагностические приборы.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 1,4 А |
| Диапазон выходного тока | 0 ... 1,4 А |
| Номинальная выходная мощность | 21 Вт |
| Пиковая выходная мощность | 23,1 Вт |
| Пульсации и шум | 180 мВ пик-пик |
| Допуск выходного напряжения | ±2,0 % |
| Линейная стабилизация | ±0,3 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установления, время нарастания | 1500 мс, 30 мс / 115 В AC; 1500 мс, 30 мс / 230 В AC при полной нагрузке |
| Время удержания | 10 мс / 115 В AC; 40 мс / 230 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80 ... 264 В AC; 113 ... 370 В DC |
| Диапазон входной частоты | 47 ... 440 Гц |
| КПД типовой | 87 % |
| Входной ток типовой | 0,5 А / 230 В AC |
| Пусковой ток типовой | 45 А / 230 В AC |
| Потребление без нагрузки | Менее 0,1 Вт |
Защиты
| Вид защиты | Описание |
| Перегрузка | 110 % ... 150 % от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 15 В выход: 17,3 ... 20,3 В; защита отключением выходного напряжения, ограничение стабилитроном |
| Перегрев | Защита отключением выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита от короткого замыкания предусмотрена |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC60601-1, EN60601-1, IEC60335-1, EN60335-1, UL ANSI/AAMI ES60601-1, TUV BS EN/..., EAC TP TC 004 (3.1 version), CAN/CSA-C22 3 Edition approved |
| Уровень изоляции | Primary-Secondary: 2 x MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ток утечки | Ток прикосновения менее 80 мкА / 264 В AC |
ЭМС
| Параметр | Значение |
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонический ток | Класс A |
| Колебания напряжения | Не нормируется |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| RF-поле | Уровень 3, 10 В/м (80 МГц ... 2,7 ГГц) |
| EFT/Burst | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 3, 1 кВ Line-Line |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100 % провал 1 период, 30 % провал 25 периодов, 100 % прерывание 250 периодов |
| Иммунитет по RF-полю для медицинской среды | Таблица 9, 9 ... 28 В/м (385 МГц ... 5,78 ГГц) |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -35 ... +85 °C |
| Рабочая влажность | 20 ... 90 % RH, без конденсации |
| Температура хранения | -40 ... +85 °C |
| Влажность хранения | 10 ... 95 % RH, без конденсации |
| Температурный коэффициент | 0,03 % / °C (0 ... 55 °C) |
| Рабочая высота | 5000 м |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин / цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки | Пайка волной: 265 °C, 5 с (макс.); ручная пайка: 390 °C, 3 с (макс.) |
Надежность
| Параметр | Значение |
| MTBF | 7319,8 тыс. ч min, Telcordia SR-332 (Bellcore); 1210,0 тыс. ч min, MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Размеры | 52,4 × 27,2 × 24 мм |
| Размеры в дюймах | 2,06 × 1,07 × 0,94 дюйма |
| Масса | 0,056 кг |
| Упаковка | 240 шт. / 14,4 кг / 0,94 куб. фута |
| Корпус | Герметизированный модульный |
Примечания
- Если не указано иное, все параметры измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Пиковая мощность допускается в течение 10 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода с терминатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- В зависимости от входного напряжения может потребоваться дерейтинг. Следует проверять кривую снижения мощности для подробностей.
- Ток утечки измеряется по входу первичной цепи относительно выхода постоянного тока.
- Температурная дерейтинг-кривая применима для моделей с вентиляторным и безвентиляторным исполнением при высоте выше 2000 м.
- Изделие рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено на соответствие директивам ЭМС.
