MPM-20-24

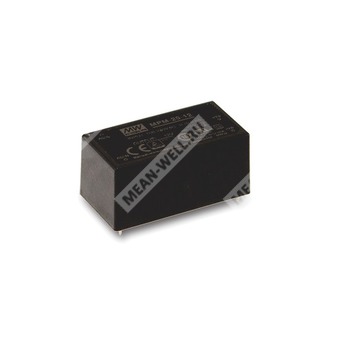

MPM-20-24 - медицинский AC/DC модульный источник питания 24 В для компактных ответственных систем.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPM | Серия медицинских модульных источников питания |
| 20 | Номинальная мощность 20 Вт |
| 24 | Выходное напряжение 24 В |
Краткое назначение
MPM-20-24 предназначен для преобразования широкого диапазона сетевого переменного и постоянного напряжения в стабилизированное выходное напряжение 24 В для медицинской и связанной с ней аппаратуры.
Особенности
- Компактный размер 2,06″ × 1,07″ × 0,94″.
- Медицинская сертификация по уровню безопасности 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN60601-1.
- Пригоден для применения в аппаратах с типом BF при соответствующем системном проектировании.
- Потребление мощности без нагрузки менее 0,1 Вт.
- Сверхнизкий ток утечки.
- Широкий рабочий температурный диапазон: от -35 до +85 °C.
- Класс EMI B для конфигурации класса II.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Минимальная нагрузка не требуется.
- Высокая надежность и герметизированное исполнение.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские приборы для обследования.
Описание
MPM-20-24 — это высокоплотный и малогабаритный AC/DC модульный источник питания медицинского назначения с выходной мощностью 20 Вт. Изделие рассчитано на вход 80...264 В AC и обеспечивает стабилизированное выходное напряжение 24 В при применении в компактной аппаратуре, где важны высокая надежность, низкий ток утечки, низкое потребление без нагрузки и соответствие требованиям медицинской безопасности.
Источник питания выполнен в герметизированном корпусе и ориентирован на работу в системах, где необходимы высокие изоляционные характеристики, устойчивость к помехам и компактность монтажа. Внутренняя схема построена на импульсном преобразовании с частотой 100 кГц. Для изделия заявлены 2 x MOPP и сверхнизкий ток утечки менее 80 мкА, что делает его особенно пригодным для оборудования, контактирующего с пациентом.
Схема обозначения
MPM-20-24: серия MPM, номинальная мощность 20 Вт, выходное напряжение 24 В.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 0,9 А |
| Диапазон тока | 0...0,9 А |
| Номинальная мощность | 21,6 Вт |
| Пиковая мощность, 10 с | 23,8 Вт |
| Пульсации и шум | 180 мВ п-п |
| Точность выходного напряжения | ±0,3% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 1500 мс, 30 мс при 230 В AC |
| Время удержания | 40 мс при 115 В AC, 10 мс при 230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В AC / 113...370 В DC |
| Диапазон входной частоты | 47...440 Гц |
| КПД типовое | 87% |
| Входной ток, типовой | 0,75 А при 115 В AC / 0,5 А при 230 В AC |
| Пусковой ток, холодный старт | 20 А при 115 В AC / 45 А при 230 В AC |
| Потребление без нагрузки | < 0,1 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 110%...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6...32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -35...+85 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...55 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC60601-1, TUV BS EN60601-1, IEC60335-1, Dekra BS EN/EN60335-1, EAC TP TC 004, UL ANSI/AAMI ES60601-1 (3.1), CAN/CSA-C22.2 |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 80 мкА при 264 В AC |
| ЭМС излучение | EN55011 (CISPR11) Class B; EN61000-3-2 Class A; EN61000-3-3 |
| ЭМС устойчивость | ESD: уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт RF field susceptibility: уровень 3, 10 В/м (80 МГц...2,7 ГГц) EFT bursts: уровень 3, 2 кВ Surge susceptibility: уровень 3, 1 кВ Line-Line Conducted susceptibility: уровень 3, 10 В Magnetic field immunity: уровень 4, 30 А/м Voltage dip, interruption: 100% dip 1 periods, 30% dip 25 periods, 100% interruptions 250 periods Table 9: 9...28 В/м (385 МГц...5,78 ГГц) |
| Серия и конфигурация ЭМС | BS EN/EN60601-1-2, EN55035 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 7319,8 тыс. ч min. по Telcordia SR-332 (Bellcore); 1210,0 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габариты | 52,4 × 27,2 × 24 мм |
| Масса | 0,056 кг |
| Упаковка | 240 шт. / 14,4 кг / 0,94 CUFT |
Механические данные
| Параметр | Значение |
| Корпус | Case No. 219A |
| Крепежный/переходной пин | Диаметр 1,04 мм |
| Длина корпуса | 52,4 мм |
| Ширина корпуса | 27,2 мм |
| Высота корпуса | 24 мм |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Пиковая мощность не должна превышать номинальную мощность более чем на 10 с.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймового витого экранированного провода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, регулировку линии и регулировку нагрузки.
- Снижение выходной мощности может потребоваться в зависимости от входного напряжения. Требуется сверка по кривой derating.
- Ток утечки измеряется от первичного входа к DC-выходу.
- Температурный режим: для моделей с вентиляторным охлаждением и для моделей с естественной конвекцией при высоте выше 2000 м может требоваться дополнительное снижение характеристик.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
