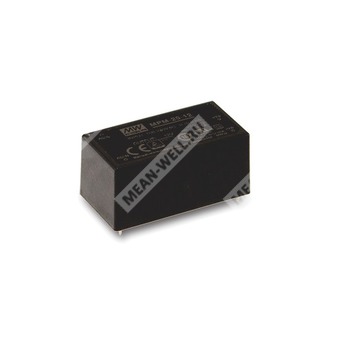

MPM-20-5
Особенности
Компактный размер 2.06"*1.07"
Медицинская безопасность по стандарту (2 x MOPP) согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1
Подходит для применения типа BF при соответствующем системном решении
Потребляемая мощность в режиме без нагрузки <0.1 Вт
Крайне малый ток утечки
Широкий диапазон рабочих температур -35 ~ +85°C
Электромагнитная совместимость класса B для конфигурации класса II
Защиты: короткое замыкание / перегрузка / перенапряжение / перегрев
Нет необходимости в минимальной нагрузке
Применение
Портативные медицинские устройства
Мобильная клиническая рабочая станция
Медицинский компьютерный монитор
Медицинские диагностические приборы
Описание
MPM-20 — это модульный источник питания переменного/постоянного тока медицинского назначения, обладающий высокой плотностью и малыми габаритами (52.4*27.2*24 мм), выпускаемый в виде пин-модуля. В нем реализована работа в диапазоне входных напряжений 80~264 В переменного тока, с низким энергопотреблением без нагрузки менее 0.1 Вт, КПД до 87%, двойная изоляция класса II (без подключения к защитному заземлению), отличное рассеивание тепла и долгий срок службы за счет внутреннего потинга, устойчивость к вибрации до 2G, высокие показатели ЭМС, изоляция 4кВ AC и др. Конструкция отвечает требованиям IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1 редакции 1 с MOPP 2-го уровня и сверхнизкому току утечки (<80 мкА). Прекрасно подходит для медицинского оборудования типа BF (контакт с пациентом) и подобной техники.
Cпецификация
Модель: MPM-20-5
Выход
Напряжение постоянного тока:5 В
Номинальный ток:4 А
Диапазон рабочего тока:0 ~ 4 А
Пиковый ток (10 секунд):4.4 А
Номинальная мощность:20 Вт
Пиковая мощность (10 секунд):22 Вт
Пульсации и шум (макс.):150 мВ, пик-пик
Нестабильность по входному напряжению:±0.5%
Нестабильность по нагрузке:±0.5%
Время готовности / Время нарастания напряжения:1500 мс, 30 мс/230 В AC, 1500 мс, 30 мс/115 В AC при полной нагрузке
Время удержания напряжения:40 мс/230 В AC, 10 мс/115 В AC при полной нагрузке
Вход
Диапазон входного напряжения:80 ~ 264 В AC, 113~370 В DC
Диапазон частоты:47 ~ 440 Гц
Потребляемый ток AC:0.75 A при 115 В AC, 0.5 A при 230 В AC
Стартовый ток:20 A при 115 В AC, 45 A при 230 В AC
КПД:85%
Защита
Перегрузка:110% ~ 150% номинальной выходной мощности; режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение:5.8 ~ 6.8 В; отключение выходного напряжения, ограничение по стабилитрону
Перегрев:отключение выходного напряжения, автоматическое восстановление после снижения температуры
Окружающая среда
Рабочая температура:-35 ~ +85°C (см. график дерейтирования)
Рабочая влажность:20~90% относительной влажности, без конденсации
Температура хранения, влажность:-40 ~ +85°C, 10~95% относительной влажности, без конденсации
Коэффициент температурного дрейфа:±0.03%/°C (0~55°C)
Вибрация:10 ~ 500 Гц, 2G 10 мин./1 цикл, в течение 60 мин. по осям X, Y, Z
Безопасность и ЭМС
Токи утечки (максимум):Ток прикосновения <80 мкА/264 В AC
Класс изоляции:Первичная/Вторичная: 2 x MOPP
Испытательное напряжение:Вход-Выход: 4 кВ переменного тока
Сопротивление изоляции:Вход-Выход: 100 МОм / 500 В DC / 25°C / 70% относительной влажности
Стандарты безопасности:IEC60601-1, TUV BS EN/EN60601-1, IEC60335-1, EN60335-1, Dekra BS EN/EN60601-1 (3.1 версия), CAN/CSA-C22.2 3-е издание утверждена, UL ANSI/AAMI ES60601-1, EAC TP TC 004
Электромагнитные помехи:Проводимые помехи: BS EN55011 (CISPR11), класс B
Излучаемые помехи:BS EN55011 (CISPR11), класс B
Гармонические искажения:BS EN61000-3-2, класс A
Мерцание напряжения:BS EN61000-3-3
Стойкость к электростатическому разряду:BS EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт
Стойкость к радиочастотному полю:BS EN61000-4-3, уровень 3, 10 В/м (80МГц~2.7ГГц); установлены по таблице 9, 9~28 В/м (385МГц~5.78ГГц)
Иммунитет к электропомехам:BS EN61000-4-4, уровень 3, 1 кВ (по линии), BS EN61000-4-5, уровень 3, 2 кВ
Иммунитет к наведённым радиопомехам:BS EN61000-4-6, уровень 3, 10 В
Иммунитет к магнитному полю:BS EN61000-4-8, уровень 4, 30 А/м
Устойчивость к провалам и прерываниям напряжения:BS EN61000-4-11, 100% спад 1 период, 30% спад 25 периодов, 100% прерывание 250 периодов
Прочее
MTBF:7319.8 тыс. часов (минимум) по Telcordia SR-332 (стандарт Bellcore); 1210.0 тыс. часов (минимум) по MIL-HDBK-217F (25°C)
Размеры:52.4*27.2*24 мм (Д*Ш*В) или 2.06*1.07*0.94 дюймов
Упаковка:0.056 кг; 240 штук/14.4 кг/0.94 куб. фут.
Примечания
1. Все параметры НЕ специально оговорены для случая измерения при напряжении 230 В AC и температуре окружающей среды 25°C.
2. Диапазон рабочего тока определяется диапазоном частоты и входного напряжения, а также различными критериями, такими как пульсации, регулировка, КПД и т.д.
3. Пиковая нагрузка допускается не более 10 секунд. Для обеспечения надёжной работы блока рекомендуется эксплуатировать его при нагрузке не выше номинальной.
4. Параметр пульсации и шума измеряется с использованием 12-дюймового двухпроводного витого провода с конденсатором 0.1 мкФ и 47 мкФ, подключенным параллельно.
5. Допуск напряжения включает в себя нестабильность по входному напряжению, по нагрузке и по установке.
6. После запуска модуль может работать во всём диапазоне входного напряжения, указано минимальное напряжение для запуска.
7. Испытания на ток утечки проводятся при напряжении 264 В AC.
8. Для моделей, сертифицированных для работы выше 2000 м (6500 фут), токи утечки и другие параметры должны соответствовать дополнительным условиям (для подробностей обращайтесь к производителю).
9. Подробная информация о тестировании ЭМС устройств доступна на сайте производителя.
