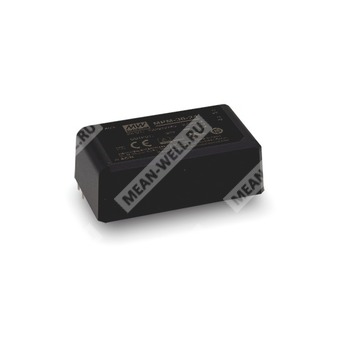

MPM-30-12 - компактный медицинский AC/DC источник питания на 12 В для ответственных систем.
Расшифровка партномера
| Параметр | Расшифровка |
| MPM | Серия медицинских герметизированных источников питания Mean Well |
| 30 | Номинальная мощность 30 Вт |
| 12 | Выходное напряжение 12 В |
Назначение
MPM-30-12 — это компактный AC/DC модульный источник питания медицинского класса, предназначенный для питания портативной медицинской техники, мобильных клинических рабочих станций, медицинских компьютерных мониторов и измерительной аппаратуры.
Особенности
- Компактное исполнение 2.73″ × 1.53″.
- Соответствие медицинским требованиям безопасности: 2 × MOPP по IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1.
- Пригоден для оборудования типа BF при соответствующей системной реализации.
- Очень низкое потребление без нагрузки: менее 0.075 Вт.
- Экстремально низкий ток утечки.
- Широкий диапазон рабочей температуры: от -40 до +85 °C.
- Класс электромагнитной совместимости B для конфигурации класса II.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Не требуется минимальная нагрузка.
- 3-я категория по уровню механической установки: PCB mounting style и Screw terminal style.
Описание
MPM-30-12 относится к серии MPM-30 — это высокоплотный малогабаритный герметизированный AC/DC преобразователь медицинского назначения мощностью 30 Вт. Модуль рассчитан на работу от сети переменного тока 80~264 В и обеспечивает высокий КПД до 91%. Применена двойная изоляция класса II без защитного заземления. В конструкции использовано внутреннее заливочное исполнение, что улучшает стойкость к вибрации, повышает теплоотвод и обеспечивает высокие показатели ЭМС. Версия с печатным монтажом рассчитана на вибрацию до 2G, а версия со винтовыми клеммами — до 5G.
Изделие соответствует требованиям IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1: версия 3 с уровнем 2xMOPP и сверхнизким током утечки. Также указана пригодность для оборудования типа BF. Серия доступна в двух конструктивных исполнениях: для монтажа на печатную плату и со screw terminal. В качестве встроенных защит реализованы отключение при коротком замыкании, режим hiccup при перегрузке и защита от перенапряжения с последующим восстановлением после устранения неисправности.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2.5 А |
| Диапазон регулировки выходного тока | 0 ~ 2.5 А |
| Номинальная выходная мощность | 30 Вт |
| Пиковая мощность нагрузки | 34.8 Вт |
| Пиковый ток | 2.9 А |
| Допустимая пиковая нагрузка за 10 секунд | 34.5 Вт |
| Пульсации и шум | 120 мВ п-p |
| Точность выходного напряжения | ±2.0% |
| Нестабильность по линии | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
| Уставка, время нарастания | 500 мс, 30 мс/230 В AC |
| Время удержания | 40 мс/230 В AC, 12 мс/115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 264 В AC |
| Частота сети | 47 ~ 63 Гц |
| КПД, тип. | 90% |
| Входной ток, тип. | 0.75 А / 115 В AC, 0.5 А / 230 В AC |
| Пусковой ток, холодный старт | 25 А / 115 В AC, 45 А / 230 В AC |
| Потребление без нагрузки | менее 0.075 Вт |
Защиты
| Параметр | Значение |
| Перегрузка | 115% ~ 165% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 12.6 ~ 16.2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -40 ~ +85 °C |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | 0.03%/°C (0 ~ 60 °C) |
| Вибрация | Blank: 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; ST: 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | PCB mounting: 5000 м; Screw terminal style: 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved, Design refer to BS EN/EN60335-1 (по запросу) |
| Уровень изоляции | Primary-Secondary: 2xMOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | менее 80 мкА / 264 В AC |
Эмиссия и помехоустойчивость
| Параметр | Значение |
| Проводимые помехи | BS EN/EN55011 (CISPR11), Class B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), Class B |
| Гармонические токи | BS EN/EN61000-3-2, Class A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| ЭМС-иммунитет | BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| RF field susceptibility | Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| EFT bursts | Уровень 3, 2 кВ |
| Surge susceptibility | Уровень 3, 1 кВ линия-линия |
| Conducted susceptibility | Уровень 3, 10 В |
| Magnetic field immunity | Уровень 4, 30 А/м |
| Voltage dip, interruption | 100% dip 1 period, 30% dip 25 periods, 100% interruptions 250 periods |
MTBF
| Параметр | Значение |
| MTBF | 6325.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 778.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Исполнение | Габариты |
| PCB mounting style | 69.5 × 39 × 24 мм |
| Screw terminal style | 91 × 39.5 × 28.5 мм |
Упаковка
| Исполнение | Масса | Количество в упаковке | Масса упаковки | Объём упаковки |
| PCB mounting style | 0.102 кг | 144 шт. | 15.7 кг | 0.97 CUFT |
| Screw terminal style | 0.12 кг | 120 шт. | 14.9 кг | 0.74 CUFT |
Примечания
- Все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Минимальная нагрузка не требуется.
- Длительная работа при 115% допускается в течение 10 секунд; средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, с параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает уставку, нестабильность по линии и нестабильность по нагрузке.
- Для работы при низком входном напряжении может потребоваться дерейтинг; см. кривую дерейтирования.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- При высоте выше 2000 м требуется дерейтинг температуры окружающей среды на 3.5 °C/1000 м для моделей с вентиляторным охлаждением и 5 °C/1000 м для моделей без вентилятора; для этой серии приведено требование учитывать снижение допустимых условий по высоте.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование. Окончательное изделие должно быть подтверждено на соответствие директивам ЭМС.
