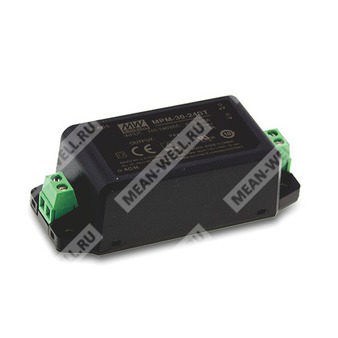

MPM-30-12ST - модульный медицинский AC/DC источник питания 30 Вт на 12 В с винтовыми клеммами.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| MPM | Серия медицинских источников питания Mean Well MPM |
| 30 | Номинальная мощность 30 Вт |
| 12 | Выходное напряжение 12 В |
| ST | Исполнение с винтовыми клеммами |
Назначение
MPM-30-12ST представляет собой компактный герметизированный AC/DC модуль питания медицинского назначения серии MPM-30, предназначенный для преобразования сетевого переменного напряжения 80...264 В AC в стабилизированное выходное напряжение 12 В DC. Модуль рассчитан на применение в портативной медицинской технике, мобильных клинических рабочих станциях, медицинских мониторах и измерительной аппаратуре. Исполнение ST выполнено со свинчиваемыми клеммами.
Особенности
- Компактное исполнение 2.73" × 1.53".
- Соответствие требованиям медицинской безопасности: 2 × MOPP по IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1.
- Подходит для применения типа BF при соответствующем рассмотрении системы.
- Потребление холостого хода менее 0.075 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочей температуры: от -40 до +85 °C.
- Класс электромагнитной совместимости B для конфигурации класса II.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Не требует минимальной нагрузки.
- Трехлетний гарантийный срок в документации указан, но в данном описании не приводится.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
Описание
MPM-30-12ST относится к малогабаритным источникам питания медицинского класса с высокой удельной мощностью и полностью закрытым исполнением. Конструкция обеспечивает высокую надежность, высокий КПД, пониженную мощность холостого хода и соответствие требованиям по изоляции и помехоустойчивости для медицинского оборудования. Исполнение ST отличается винтовыми клеммами и предназначено для монтажа в составе конечного оборудования.
Серия MPM-30 выполнена с двойной изоляцией и соответствует требованиям по электробезопасности для медицинских устройств. Для исполнения ST предусмотрено также повышенное вибростойкое исполнение по сравнению с PCB mounting вариантом.
Параметры выхода
| Параметр | Значение для MPM-30-12ST |
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 2.5 А |
| Диапазон выходного тока | 0...2.5 А |
| Номинальная мощность | 30 Вт |
| Пиковая мощность в течение 10 с | 34.8 Вт |
| Пиковый ток | 2.9 А |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Уставка, время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 40 мс при 230 В AC; 12 мс при 115 В AC на полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В AC |
| Диапазон частоты сети | 47...63 Гц |
| КПД типовое | 90% |
| Входной ток типовой | 0.75 А при 115 В AC; 0.5 А при 230 В AC |
| Пусковой ток типовой | 25 А при 115 В AC; 45 А при 230 В AC |
| Потребление без нагрузки | < 0.075 Вт |
| Диапазон допустимой нагрузки при изменении входного напряжения | 80...100% при 80...100 В AC; 100% при 100...264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115...165% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3.5...4.5 В; 5.3...6.8 В; 12.6...16.2 В; 15.8...20.3 В; 25.2...32.4 В; 50.4...64 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, повторное включение питания для восстановления |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -40...+85 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | 0.03%/°C (0...60 °C) |
| Вибрация | 10...500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота | до 3000 м для исполнения с винтовыми клеммами |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004, проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции | Primary-Secondary: 2xMOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 80 мкА при 264 В AC |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| RF-поле | Уровень 3, 10 В/м (80 МГц...2.7 ГГц); таблица 9, 9...28 В/м (385 МГц...5.78 ГГц) |
| EFT | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 3, 1 кВ линия-линия |
| Проведенная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 6325.8 тыс. ч. по Telcordia SR-332 (Bellcore); 778.9 тыс. ч. по MIL-HDBK-217F (25 °C) |

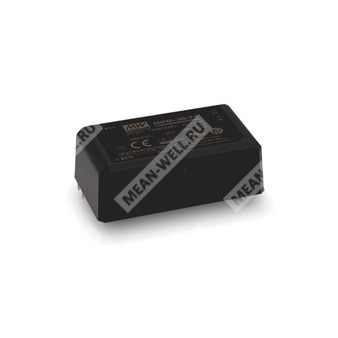

| Габариты исполнения PCB mounting | 69.5 × 39 × 24 мм |
| Габариты исполнения ST | 91 × 39.5 × 28.5 мм |
| Масса исполнения PCB mounting | 0.102 кг |
| Масса исполнения ST | 0.12 кг |
| Упаковка PCB mounting | 144 шт. / 15.7 кг / 0.97 куб. фута |
| Упаковка ST | 120 шт. / 14.9 кг / 0.74 куб. фута |
Примечания
- Все параметры, специально не оговоренные, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Пиковая мощность 33% при работе в течение 10 секунд.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельному конденсатору 0.1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование по линии и по нагрузке.
- Снижение характеристик может потребоваться при низком входном напряжении; см. кривую дерейтингa.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Температурное снижение характеристик у моделей с вентилятором начинается выше 50 °C, а у моделей без вентилятора выше 40 °C; для данного исполнения следует ориентироваться на кривую снижения.
- Источник питания является компонентом, который будет установлен в конечное изделие. Конечное изделие должно повторно подтверждать соответствие директивам ЭМС.
