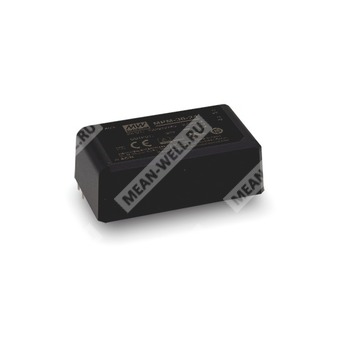

MPM-30-15 — компактный медицинский AC/DC преобразователь 30 Вт с выходом 15 В для питания аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MPM | Серия источников питания Mean Well MPM |
| 30 | Номинальная мощность 30 Вт |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
MPM-30-15 представляет собой медицинский модульный источник питания переменного/постоянного тока серии MPM-30, выполненный в компактном герметизированном корпусе. Изделие предназначено для формирования стабилизированного постоянного напряжения 15 В при мощности до 30 Вт и ориентировано на применение в медицинской, мобильной и промышленной электронике.
Модуль поддерживает широкий диапазон входного напряжения 80–264 В переменного тока, имеет низкое потребление холостого хода, высокий КПД и соответствует требованиям по медицинской изоляции уровня 2xMOPP. Для исполнения серии доступны два конструктивных варианта: для печатного монтажа и со винтовыми клеммами; для MPM-30-15 в документе указан вариант с винтовыми клеммами как часть серии.
Особенности
- Компактные габариты 2.73 × 1.53 × 0.94 дюйма.
- Соответствие медицинским требованиям 2 × MOPP по IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1.
- Очень низкое потребление без нагрузки: менее 0.075 Вт.
- Низкий ток утечки: менее 80 мкА при 264 В переменного тока.
- Широкий диапазон рабочей температуры: от -40 до +85 °C.
- КПД до 90% для исполнения 15 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Нет требования к минимальной нагрузке.
- Подходит для BF-применений при соблюдении системных требований.
- Уровень EMI Class B для конфигурации Class II.
Области применения
- Портативные медицинские приборы.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Измерительное и диагностическое медицинское оборудование.
Выходные параметры
| Параметр | Значение для MPM-30-15 |
| Выходное напряжение | 15 В |
| Номинальный ток | 2 А |
| Диапазон тока | 0–2 А |
| Номинальная мощность | 30 Вт |
| Пиковая мощность (10 с) | 34.5 Вт |
| Пиковый ток | 2.3 А |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Настройка, время нарастания | 500 мс, 30 мс при 230 В переменного тока |
| Время удержания | 40 мс при 230 В переменного тока, 12 мс при 115 В переменного тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| КПД (тип.) | 90% |
| Входной ток (тип.) | 0.75 А при 115 В переменного тока; 0.5 А при 230 В переменного тока |
| Пусковой ток (тип.) | 25 А при 115 В переменного тока; 45 А при 230 В переменного тока |
| Потребляемая мощность без нагрузки | < 0.075 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115%–165% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, восстановление автоматически после устранения аварии |
| Перенапряжение | 15.8–20.3 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | от -40 до +85 °C, с учетом кривой дерейтирования |
| Температура хранения и влажность | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0.03%/°C от 0 до 60 °C |
| Вибростойкость | Blank: 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Вибростойкость | ST: 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | Для PCB mounting: 5000 м; для screw terminal style: 3000 м |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004, проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции | Первичная–вторичная: 2xMOPP |
| Испытательное напряжение | Вход–выход: 4 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки | < 80 мкА при 264 В переменного тока |
| Эмиссия по проводимым помехам | BS EN/EN55011 (CISPR11), Class B |
| Эмиссия по излучаемым помехам | BS EN/EN55011 (CISPR11), Class B |
| Гармонические токи | BS EN/EN61000-3-2, Class A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭМС-иммунитет | BS EN/EN55035, BS EN/EN60601-1-2 |
Устойчивость к помехам
| Воздействие | Уровень / стандарт |
| ESD | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактный разряд |
| РЧ-поле | Уровень 3, 10 В/м (80 МГц–2.7 ГГц); таблица 9, 9–28 В/м (385 МГц–5.78 ГГц) |
| EFT | Уровень 3, 2 кВ |
| Сурж | Уровень 3, 1 кВ линия-линию |
| Проводимая восприимчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Механические данные
| Параметр | Значение |
| Габариты корпуса для PCB mounting | 69.5 × 39 × 24 мм |
| Габариты корпуса для screw terminal style | 91 × 39.5 × 28.5 мм |
| Исполнение | Компактный герметизированный модуль |
| Обозначение корпуса | Case No. IRM30 |
Масса и упаковка
| Параметр | Значение |
| Масса PCB mounting style | 0.102 кг |
| Упаковка PCB mounting style | 144 шт. / 15.7 кг / 0.97 CUFT |
| Масса screw terminal style | 0.12 кг |
| Упаковка screw terminal style | 120 шт. / 14.9 кг / 0.74 CUFT |
Надежность
| Параметр | Значение |
| MTBF | 6325.8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 778.9 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Дополнительные сведения
| Параметр | Значение |
| Частота преобразования | 65 кГц |
| Тип охлаждения | Пассивное, за счет естественной конвекции и конструкции корпуса |
| Минимальная нагрузка | Не требуется |
| Ток прикосновения | < 80 мкА при 264 В переменного тока |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Минимальная нагрузка не требуется. |
| 3 | 35% рабочий цикл максимум в течение 30 секунд. Средняя выходная мощность не должна превышать номинальную мощность. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с использованием 12-дюймового витого двухпроводного кабеля, с параллельными конденсаторами 0.1 мкФ и 47 мкФ. |
| 5 | Допуск включает установку, стабилизацию по линии и по нагрузке. |
| 6 | Возможно снижение допустимого выходного напряжения при пониженном входном напряжении. См. кривую дерейтирования. |
| 7 | Ток утечки измеряется от первичного входа к выходу постоянного тока. |
| 8 | Для исполнения с рабочей высотой более 2000 м (6500 футов) требуется дерейтирование по температуре на 3.5 °C / 1000 м. |
| 9 | Источник питания является компонентом, устанавливаемым в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. |
