MPM-30-15ST

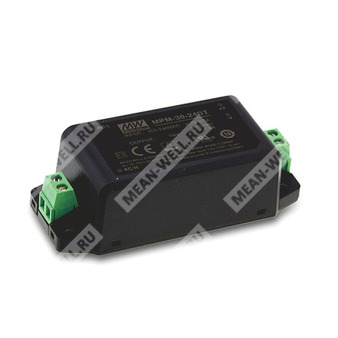

MPM-30-15ST - медицинский AC/DC модуль питания 30 Вт с выходным напряжением 15 В и исполнением на винтовых клеммах.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|---|
| MPM | Серия модульных источников питания Mean Well для медицинского применения |
| 30 | Номинальная мощность 30 Вт |
| 15 | Выходное напряжение 15 В |
| ST | Исполнение с винтовыми клеммами |
Краткое назначение
MPM-30-15ST представляет собой компактный герметизированный медицинский AC/DC источник питания для встраивания в оборудование с повышенными требованиями к безопасности, изоляции и электромагнитной совместимости.
Назначение и особенности
Серия MPM-30 представляет собой 30-ваттные высоконадежные «зелёные» медицинские источники питания в герметизированном исполнении. Модель MPM-30-15ST выполнена с выходом 15 В и винтовыми клеммами, что упрощает подключение в промышленной и медицинской аппаратуре.
Изделие рассчитано на работу от сети переменного тока 80…264 В и обеспечивает низкое энергопотребление на холостом ходу, высокую эффективность до 90% для данной модификации, усиленную изоляцию класса II (без заземляющего вывода) и малый ток утечки. Конструкция ориентирована на применение в медицинских устройствах, портативной аппаратуре, мобильных клинических рабочих местах и измерительных системах.
Основные свойства
- Компактные габариты: 91 × 39,5 × 28,5 мм для исполнения ST.
- Выходное напряжение: 15 В.
- Номинальная мощность: 30 Вт.
- Низкое потребление без нагрузки: менее 0,075 Вт.
- Очень малый ток утечки: менее 80 мкА при 264 В AC.
- Высокий КПД: 90% тип.
- Класс II по электрической безопасности, изоляция первичная-вторичная 2 × MOPP.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Конвекционное охлаждение.
- Рабочая температура: от -40 до +85 °C.
- Исполнение ST: винтовые клеммы.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные и диагностические приборы.
Выходные параметры
| Параметр | Значение |
|---|---|
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 2 А |
| Диапазон тока нагрузки | 0…2 А |
| Номинальная мощность | 30 Вт |
| Пиковая нагрузка на 10 секунд | 34,5 Вт |
| Пиковый ток | 2,3 А |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Время запуска и нарастания | 500 мс, 30 мс при 230 В AC |
| Время удержания | 40 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 80…264 В AC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | <80 мкА при 264 В AC |
Защиты
| Вид защиты | Параметр срабатывания | Поведение |
|---|---|---|
| Перегрузка | 115%…165% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после снятия аварии |
| Перенапряжение | 15,8…20,3 В | Выключение выходного напряжения с последующим повторным включением |
| Короткое замыкание | Не нормируется отдельным порогом | Режим hiccup, автоматическое восстановление |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Изоляционный уровень | Первичная цепь — вторичная цепь: 2 × MOPP |
| Испытательное напряжение | 4 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z для исполнения ST |
| Высота эксплуатации | 3000 м для исполнения с винтовыми клеммами |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Проведённые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Импульсные пачки | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проведённые помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Совместимость | BS EN/EN55035, BS EN/EN60601-1-2 | Соответствие для медицинского оборудования |
Безопасность и стандарты
| Параметр | Значение |
|---|---|
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No.60601-1:2014+A2, EAC TP TC 004, проектирование по BS EN/EN60335-1 по запросу |
| Класс конфигурации | Класс II |
| Линия защитного заземления | Не требуется |
MTBF
| Метод оценки | Значение |
|---|---|
| Telcordia SR-332 (Bellcore) | 6325,8 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 778,9 тыс. ч минимум |
Габариты и исполнение
| Параметр | Значение |
|---|---|
| Исполнение | MPM-30-ST, винтовые клеммы |
| Габариты | 91 × 39,5 × 28,5 мм |
| Масса | 0,12 кг |
Упаковка
| Исполнение | Количество в упаковке | Масса упаковки | Объём упаковки |
|---|---|---|---|
| Винтовые клеммы | 120 шт. | 14,9 кг | 0,74 CUFT |
Примечания
1. Все параметры, специально не указанные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Минимальная нагрузка не требуется.
3. Режим 33% рабочий цикл с максимальной перегрузкой в 30 секунд. Средняя выходная мощность не должна превышать номинальную.
4. Пульсации и шум измеряются на частоте до 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
5. Допуск включает установку, регулировку линии и регулировку нагрузки.
6. Для пуска может потребоваться пониженное входное напряжение. См. кривую дерейтинга для подробностей.
7. Ток утечки измеряется от первичного входа к выходу постоянного тока.
8. Высотный дерейтинг составляет 3,5 °C на 1000 м для моделей с вентилятором и 5 °C на 1000 м для моделей без вентилятора при высоте выше 2000 м (6500 ft).
9. Источник питания является компонентом, предназначенным для установки в конечное изделие. Окончательное изделие должно быть подтверждено на соответствие директивам ЭМС.
