MPM-30-24
MPM-30-24 - медицинский AC/DC модульный источник питания на 24 В для ответственных применений.

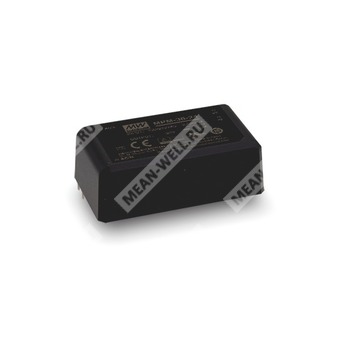

MPM-30-24 — это компактный герметизированный модульный источник питания переменного/постоянного тока мощностью 30 Вт с выходным напряжением 24 В, предназначенный для медицинской техники, мобильных клинических систем и промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| MPM | Серия медицинских AC/DC источников питания Mean Well |
| 30 | Номинальная мощность 30 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Компактный корпус: 2,73 × 1,53 × 0,94 дюйма.
- Медицинская сертификация безопасности: 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения типа BF при соответствующей системной проработке.
- Потребление без нагрузки менее 0,075 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочей температуры: от -40 до +85 °C.
- Класс электромагнитной совместимости B для конфигурации класса II.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Не требует минимальной нагрузки.
- Заявленная гарантия 3 года в документе не приводится.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Измерительное и диагностическое медицинское оборудование.
Описание
Серия MPM-30 представляет собой малогабаритные высоконадежные герметизированные AC/DC модули медицинского назначения. Модель MPM-30-24 относится к исполнению с выходом 24 В и номинальной мощностью 30 Вт. Изделие рассчитано на питание от сети 80…264 В переменного тока и имеет высокий КПД, достигающий 90% для версии 24 В. Конструкция ориентирована на применение в оборудовании с повышенными требованиями к безопасности, изоляции, уровню утечки и электромагнитной совместимости.
В серии применено двойное усиленное разделение, соответствующее уровню 2 x MOPP, а также обеспечена 4 кВ переменного тока изоляция между входом и выходом. Модуль допускает монтаж на печатную плату; для серии также предусмотрено исполнение со винтовыми клеммами.
Электрические параметры
Выход
| Параметр | Значение для MPM-30-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,3 А |
| Диапазон тока | 0…1,3 А |
| Номинальная мощность | 31,2 Вт |
| Пиковая мощность | 36 Вт |
| Пиковый ток | 1,5 А |
| Диапазон подстройки напряжения | 25,2…32,4 В |
| Пульсации и шум | 200 мВ п-п |
| Точность установки напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока |
| Диапазон входной частоты | 47…63 Гц |
| КПД, тип. | 90% |
| Входной ток, тип. | 0,75 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток, тип. | 25 А при 115 В переменного тока; 45 А при 230 В переменного тока |
| Время запуска и нарастания | 500 мс, 30 мс при 230 В переменного тока |
| Время удержания, тип. | 40 мс при 230 В переменного тока; 12 мс при 115 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 115…165% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с последующим включением после повторной подачи питания |
| Уровень защиты от перенапряжения | 25,2…32,4 В |
| Защита от короткого замыкания | Предусмотрена |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | Монтаж на печатную плату: 5000 м; исполнение со винтовыми клеммами: 3000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004, проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки, макс. | Менее 80 мкА при 264 В переменного тока |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭМС | BS EN/EN55035, BS EN/EN60601-1-2 |
Устойчивость к помехам
| Испытание | Уровень / значение |
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 3, 1 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 6325,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 778,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты, исполнение на печатную плату | 69,5 × 39 × 24 мм |
| Габариты, исполнение со винтовыми клеммами | 91 × 39,5 × 28,5 мм |
| Масса, исполнение на печатную плату | 0,102 кг |
| Упаковка, исполнение на печатную плату | 144 шт. / 15,7 кг / 0,97 куб. фут |
| Масса, исполнение со винтовыми клеммами | 0,12 кг |
| Упаковка, исполнение со винтовыми клеммами | 120 шт. / 14,9 кг / 0,74 куб. фут |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Минимальная нагрузка не требуется.
3. Режим работы 33%: рабочий цикл максимум 60 секунд. Средняя выходная мощность не должна превышать номинальную.
4. Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
5. Допуск включает установку, регулирование линии и регулирование нагрузки.
6. Может потребоваться дерейтинг при пониженном входном напряжении. См. график дерейтирования для подробностей.
7. Ток утечки измеряется от первичного входа к выходу постоянного тока.
8. Температурное дерейтингование 3,5%/100 м для моделей с вентилятором и 5%/100 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
9. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено на соответствие директивам ЭМС. Для проведения испытаний ЭМС рекомендуется использовать соответствующие стандартные методы испытаний для источников компонентного питания.
Исполнение и монтаж
MPM-30-24 выпускается в двух механических вариантах: для монтажа на печатную плату и для монтажа со винтовыми клеммами. Для варианта на печатную плату указаны выводы AC/L, AC/N, +V и -V. Для варианта со винтовыми клеммами предусмотрены клеммы AC/N, AC/L, -V и +V.
Рабочие размеры и конструкция рассчитаны на компактную интеграцию в медицинское и промышленное оборудование с ограниченным монтажным пространством.
