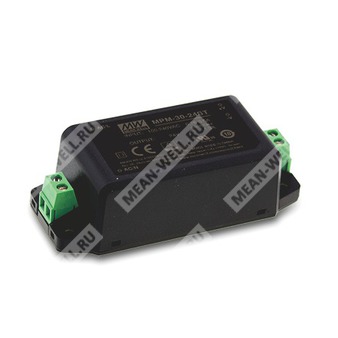

MPM-30-24ST - компактный медицинский AC/DC источник питания 30 Вт на 24 В для промышленной и медицинской аппаратуры.
Обозначение компонента: MPM-30-24ST
Расшифровка партномера
| Фрагмент партномера |
Значение |
| MPM |
Серия медицинских AC/DC модулей Mean Well |
| 30 |
Номинальная мощность 30 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
| ST |
Исполнение со screw terminal — винтовые клеммы |
Краткое назначение
MPM-30-24ST представляет собой компактный высоконадежный герметизированный источник питания класса медицинского назначения для преобразования сети переменного тока в стабилизированное постоянное напряжение 24 В.
Features / Особенности
- Компактное исполнение: 2.73" × 1.53".
- Медицинская безопасность, соответствие требованиям 2 × MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения BF с учетом требований к системе в целом.
- Очень низкое потребление холостого хода: менее 0.075 Вт.
- Экстремально низкий ток утечки.
- Широкий диапазон рабочей температуры: от -40 до +85 °C.
- Класс EMC B для конфигурации класса II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Отсутствие требования к минимальной нагрузке.
- 3 года гарантии.
Applications / Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Измерительная и диагностическая медицинская аппаратура.
Description / Описание
Серия MPM-30 — это малогабаритные высокоплотные AC/DC модули медицинского назначения мощностью 30 Вт в герметизированном исполнении. Для MPM-30-24ST предусмотрена работа от сети 80~264 VAC, низкое потребление без нагрузки менее 0.075 Вт, высокий КПД до 91%, двойная изоляция класса II (без заземления), высокий уровень помехоустойчивости и изоляция 4 кVAC. Благодаря внутреннему заливочному компаунду обеспечиваются повышенная долговечность, хорошие EMC-показатели и низкий ток утечки. Вариант ST выполнен со винтовыми клеммами и удовлетворяет требованиям по вибростойкости до 5G.
Конструкция соответствует IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1 версии 3 с уровнем 2×MOPP и сверхнизким током утечки (<80 мкА). Модуль пригоден для применения в медицинском и смежном оборудовании класса BF (контакт с пациентом).
Таблица параметров. Выход
| Параметр |
Значение для MPM-30-24ST |
| Выходное напряжение |
24 В |
| Номинальный ток |
1.3 А |
| Диапазон тока |
0 ~ 1.3 А |
| Номинальная мощность |
31.2 Вт |
| Пиковая мощность 10 с |
36 Вт |
| Пиковый ток |
1.5 А |
| Допуск по выходному напряжению |
±2.0% |
| Нестабильность по линии |
±0.5% |
| Нестабильность по нагрузке |
±0.5% |
| Пульсации и шум |
200 мВ п-п |
| Время установки, время нарастания |
500 мс, 30 мс при 230 VAC |
| Время удержания |
40 мс при 230 VAC; 12 мс при 115 VAC |
| Перегрузка |
115% ~ 165% от номинальной выходной мощности |
| Защита от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
3.5 ~ 4.5 В |
| Логика защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Таблица параметров. Вход
| Параметр |
Значение для MPM-30-24ST |
| Диапазон входного напряжения |
80 ~ 264 VAC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД, тип. |
90% |
| Ток потребления, тип. |
0.5 А при 230 VAC / 0.75 А при 115 VAC |
| Пусковой ток, тип. |
45 А при 230 VAC; 25 А при 115 VAC |
| Ток утечки |
Менее 80 мкА при 264 VAC |
| Потребление без нагрузки |
Менее 0.075 Вт |
Таблица параметров. Эксплуатация и окружающая среда
| Параметр |
Значение для MPM-30-24ST |
| Рабочая температура |
-40 ~ +85 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения |
-40 ~ +85 °C |
| Влажность хранения |
10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
0.03%/°C (0 ~ 60 °C) |
| Вибрация |
Blank: 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; ST: 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
Для исполнения со винтовыми клеммами: 3000 м |
Таблица параметров. Безопасность и ЭМС
| Параметр |
Значение для MPM-30-24ST |
| Стандарты безопасности |
IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004, проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции |
Первичная-Вторичная: 2×MOPP |
| Испытательное напряжение изоляции |
I/P-O/P: 4 кВАС |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 VDC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам |
BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Помехоустойчивость |
BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| RF field susceptibility |
Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| EFT bursts |
Уровень 3, 2 кВ |
| Surge susceptibility |
Уровень 3, 1 кВ/линия-линия |
| Conducted susceptibility |
Уровень 3, 10 В |
| Magnetic field immunity |
Уровень 4, 30 А/м |
| Voltage dip, interruption |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Таблица параметров. Прочее
| Параметр |
Значение для MPM-30-24ST |
| MTBF |
6325.8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 778.9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Условия пайки |
Пайка волной: 265 °C, 5 с (макс.); ручная пайка: 390 °C, 3 с |
Таблица параметров. Размеры и масса
| Параметр |
Значение для MPM-30-24ST |
| Исполнение |
ST, screw terminal style |
| Габариты |
91 × 39.5 × 28.5 мм (Д × Ш × В) |
| Масса |
0.12 кг |
| Упаковка |
120 шт. / 14.9 кг / 0.74 CUFT |
Примечания
- Все параметры, специально не отмеченные, измерены при 230 VAC на входе, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- 3.3% цикл нагрузки: при 60 сек. 30 Вт, средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются при 20 МГц полосы пропускания с использованием параллельно включенных 0.1 мкФ и 47 мкФ конденсаторов и витой пары проводов.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Может потребоваться дерейтинг при низком входном напряжении; см. кривую дерейтирования.
- Ток утечки измеряется от первичного входа к выходу DC.
- Температурный дерейтинг 3.5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей с принудительным охлаждением при высоте более 2000 м (6500 ft).
- Источник питания является компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
