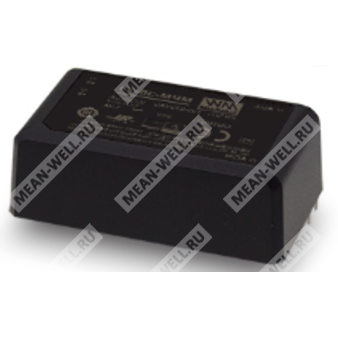

MPM-30-48 - компактный медицинский AC/DC источник питания на 48 В для встраиваемых и портативных систем.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| MPM |
Серия модульных медицинских источников питания Mean Well MPM |
| 30 |
Номинальная мощность 30 Вт |
| 48 |
Выходное номинальное напряжение 48 В |
Краткое описание
MPM-30-48 — это AC/DC модульный источник питания медицинского назначения мощностью 30 Вт с выходным напряжением 48 В, предназначенный для компактных и ответственных применений.
Назначение и особенности
- Компактный источник питания с высокой удельной мощностью.
- Соответствует требованиям медицинской безопасности по изоляции 2 x MOPP.
- Подходит для применения в оборудовании класса BF.
- Имеет низкое потребление на холостом ходу.
- Обеспечивает высокий КПД и низкие пульсации выходного напряжения.
- Предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения.
- Исполнение с печатным монтажом и исполнение со винтовыми клеммами.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
Описание
MPM-30-48 относится к серии высоконадежных герметизированных медицинских источников питания Mean Well мощностью 30 Вт. Серия выполнена в компактном корпусе и рассчитана на работу от сети переменного тока 80…264 В. Для устройства характерны низкое потребление без нагрузки, высокий КПД до 91%, двойная усиленная изоляция, малый ток утечки и соответствие требованиям к медицинскому оборудованию. Модели серии доступны в вариантах для печатного монтажа и со винтовыми клеммами.
Для модели с выходом 48 В номинальный ток составляет 0,63 А, а пиковая мощность нагрузки достигает 35 Вт. Нагрузочная способность по перегрузке реализована в режиме hiccup с автоматическим восстановлением после устранения аварии.
Параметры
Выход
| Параметр |
Значение для MPM-30-48 |
| Выходное напряжение |
48 В |
| Номинальный ток |
0,63 А |
| Диапазон выходного тока |
0…0,63 А |
| Номинальная мощность |
30,2 Вт |
| Пиковая мощность нагрузки, 10 с |
35 Вт |
| Пульсации и шум |
200 мВп-п |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В переменного тока |
| Частотный диапазон |
47…63 Гц |
| КПД, тип. |
91% |
| Потребляемый ток, тип. |
0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, тип. |
25 А при 115 В AC; 45 А при 230 В AC |
| Потребление без нагрузки |
<0,075 Вт |
| Время запуска, тип. |
500 мс, 30 мс при 230 В AC |
| Время удержания, тип. |
40 мс при 230 В AC; 12 мс при 115 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
115…165% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
50,4…64 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C в диапазоне 0…60 °C |
| Вибрация |
См. Примечания |
| Рабочая высота |
Печатный монтаж: до 5000 м; винтовые клеммы: до 3000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004, проектирование по BS EN/EN60335-1 по запросу |
| Уровень изоляции |
Первичная — вторичная: 2 x MOPP |
| Испытательное напряжение изоляции |
4 кВ AC между входом и выходом |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
<80 мкА при 264 В AC |
| Эмиссия по проводам |
BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Иммунитет |
BS EN/EN55035, BS EN/EN60601-1-2 |
Устойчивость к помехам
| Вид воздействия |
Уровень / примечание |
| ESD |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| EFT-пакеты |
Уровень 3, 2 кВ |
| Импульсные помехи |
Уровень 3, 1 кВ линия-линия |
| Проведённая восприимчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Механические и логистические данные
| Параметр |
Значение для MPM-30-48 |
| Габариты, печатный монтаж |
69,5 × 39 × 24 мм |
| Габариты, исполнение со винтовыми клеммами |
91 × 39,5 × 28,5 мм |
| Масса, печатный монтаж |
0,102 кг |
| Масса, исполнение со винтовыми клеммами |
0,12 кг |
| Упаковка, печатный монтаж |
144 шт.; 15,7 кг; 0,97 куб. фут |
| Упаковка, исполнение со винтовыми клеммами |
120 шт.; 14,9 кг; 0,74 куб. фут |
| Номер корпуса |
IRM30 |
Надёжность
| Параметр |
Значение |
| MTBF |
6325,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 778,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Допуск по пиковому току: 33% скважность с периодом 10 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулировку по линии и регулировку по нагрузке.
- Может потребоваться дерейтинг при пониженном входном напряжении; см. кривую дерейтирования.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Дерейтинг температуры окружающей среды 3,5%/1000 м для моделей с вентиляторным охлаждением и 5%/1000 м для моделей с естественной конвекцией при высоте более 2000 м.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
