Особенности

Компактный размер 2,73" x 1,53"
Медицинская безопасность подтверждена (2 x MOPP) согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1
Подходит для применения типа BF при соответствующем системном рассмотрении
Потребление энергии в режиме холостого хода менее 0,075 Вт
Крайне низкий ток утечки
Широкий диапазон рабочих температур: от -40 до +85°C
Электромагнитная совместимость класса B для конфигураций класса II
Защиты: короткое замыкание / перегрузка / перенапряжение
Нет необходимости в минимальной нагрузке

Применение

Портативное медицинское устройство
Мобильная клиническая рабочая станция
Медицинский компьютерный монитор
Медицинский диагностический инструмент

Описание

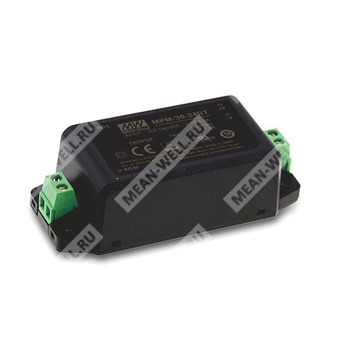

MPM-30 — это серия медицинских импульсных источников питания модульного типа мощностью 30 Вт высокой плотности и малого размера (69,5 x 39 x 24 мм), выпускаемых в виде исполнения с выводами. Модель поддерживает эксплуатацию при входном напряжении 80–264 В переменного тока, отличается низким энергопотреблением в режиме холостого хода менее 0,075 Вт, высоким КПД до 91%, классом изоляции II (без подключения FG), двойной изоляцией, превосходным рассеиванием тепла и длительным сроком службы благодаря внутреннему заливочному компаунду, высокой электромагнитной совместимостью, изоляцией 4 кВ AC и т.д. Модель для монтажа на плату (без индекса) соответствует требованиям по виброустойчивости до 2G, а модель с винтовыми клеммами (ST) — до 5G. Дизайн соответствует стандартам IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1 (версия 3) с уровнем 2xMOPP и ультра-низким током утечки (<80 мкА). Продукт прекрасно подходит для медицинских устройств типа BF (с контактом с пациентом) или подобного оборудования. Помимо исполнения для монтажа на плату, серия MPM-30 также доступна в исполнении с винтовыми клеммами (ST).

Cпецификация

Модель: MPM-30-48ST

Выход

Напряжение постоянного тока: 48В
Номинальный ток: 0,63А
Диапазон рабочего тока: 0 ~ 0,63А
Пиковый ток: 0,73А
Номинальная мощность: 30,2Вт
Пиковая нагрузка (10сек.): 35Вт
Пульсации и шум (макс.): 200мВpp
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±0,5%
Время готовности, время нарастания: 500мс, 30мс/230В AC; 500мс, 30мс/115В AC при полной нагрузке
Время удержания напряжения (типовое): 40мс/230В AC; 12мс/115В AC при полной нагрузке

Вход

Диапазон входного напряжения: 80 ~ 264В AC
Диапазон частоты: 47 ~ 63Гц
КПД (типовой): 91%
Потребляемый ток AC (типовой): 0,75А/115В AC; 0,5А/230В AC
Стартовый ток (типовой): холодный старт 25А/115В AC, 45А/230В AC
Ток утечки (макс.): Ток касания <80мкА/264В AC

Защита

Перегрузка: 115% ~ 165% номинальной мощности; тип защиты: режим прерывистого ограничения нагрузки. Восстановление автоматическое после устранения причины.
Перенапряжение: 50,4 ~ 64В; тип защиты: отключение выходного напряжения, для восстановления требуется повторное включение питания

Окружающая среда

Рабочая температура: -40 ~ +85℃ (см. «Диаграмму снижения мощности»)
Рабочая влажность: 20 ~ 90% RH, без конденсации
Температура и влажность хранения: -40 ~ +85℃, 10 ~ 95% RH, без конденсации
Температурный коэффициент: ±0,03%/℃ (0 ~ 60℃)
Виброустойчивость: винтовые клеммы: 10 ~ 500Гц, 5G, 10мин/1цикл, по 60мин по осям X, Y, Z
Рабочая высота: стиль монтажа с винтовыми клеммами: 3000 метров

Безопасность и электромагнитная совместимость

Стандарты безопасности: IEC60601-1, BS EN/EN60601-1, EAC TP TC 004, UL ANSI/AAMI ES60601-1(3.1 версия), CAN/CSA-C22 3-е издание утверждены; проектирование в соответствии с BS EN/EN60335-1 (по запросу)
Изоляция: первичная/вторичная: 2xMOPP
Испытательное напряжение: Вход-выход: 4кВ AC
Сопротивление изоляции: Вход-выход: 100 МОм / 500В DC / 25℃, 70% RH
Электромагнитные помехи (эмиссия): Проводимые — BS EN55011 (CISPR11), класс B
Излучаемые — BS EN55011 (CISPR11), класс B
Гармонические токи — BS EN61000-3-2, класс A
Фликер напряжения — BS EN61000-3-3
Электромагнитная совместимость (иммунитет): ESD — BS EN61000-4-2: уровень 4, 15кВ (воздух); уровень 4, 8кВ (контакт)
Помехоустойчивость к РФ — BS EN61000-4-3: уровень 3, 10В/м (80МГц~2,7ГГц); Таблица 9, 9~28В/м (385МГц~5,78ГГц)
Переносимые помехи — BS EN61000-4-4: уровень 3, 1кВ линия–линия
Импульсные помехи — BS EN61000-4-5: уровень 3, 2кВ
Устойчивость к наведенным помехам — BS EN61000-4-6: уровень 3, 10В
Устойчивость к магнитному полю — BS EN61000-4-8: уровень 4, 30А/м
Просадки и прерывания напряжения — BS EN61000-4-11: 100% падение на 1 период, 30% падение на 25 периодов, 100% прерывание на 250 периодов

Прочие параметры

MTBF: 6325,8 тыс. ч мин. по Telcordia SR-332 (Bellcore); 778,9 тыс.ч мин. по MIL-HDBK-217F (25℃)
Габариты: стиль с винтовыми клеммами: 91 x 39,5 x 28,5 мм (Д x Ш x В), или 3,58″ x 1,55″ x 1,12″ дюйма
Условия пайки: пайка волной: 265℃, 5с (макс.); ручная пайка: 390℃, 3с (макс.)
Упаковка: стиль с винтовыми клеммами: 0,12кг; 120 шт./14,9кг/0,74 м3

Примечания

1. Все параметры, не обозначенные особо, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Нет необходимости в минимальной нагрузке.
3. Максимум 33% длительности работы во всяком 30-секундном промежутке. Средняя выходная мощность не должна превышать номинальную.
4. Пульсации и шум измеряются на полосе пропускания 20 МГц, используя 12-дюймовую скрученную пару проводов, оканчивающуюся параллельно конденсаторами 0,1мкФ и 47мкФ.
5. Допуск: включает допуск установки, нестабильность по входному напряжению и по нагрузке.
6. Может потребоваться дерейтинг при низком входном напряжении. Для подробностей смотрите график дерейтинга.
7. Ток касания измеряется между входом и выходом постоянного тока.
8. Температурный дерейтинг составляет 5℃/1000м для моделей с вентилятором при рабочей высоте выше 2000 м (6500 футов).
9. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно дополнительно подтверждаться на соответствие электромагнитным стандартам. Для получения рекомендаций по тестированию электромагнитной совместимости, пожалуйста, обратитесь к разделу «Тестирование ЭМС компонентов ИП» (см. на http://www.meanwell.com).
