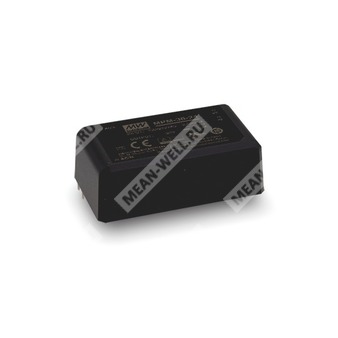

MPM-30-5 - модульный AC/DC источник питания для медицинской аппаратуры с выходом 5 В и мощностью 30 Вт.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| MPM |
Серия медицинских модульных источников питания Mean Well |
| 30 |
Номинальная мощность 30 Вт |
| 5 |
Номинальное выходное напряжение 5 В |
| ST |
Исполнение с винтовыми клеммами; в данном партномере не указано, базовое исполнение — монтаж на печатную плату |
Краткое описание
MPM-30-5 представляет собой компактный высоконадежный герметизированный AC/DC модуль питания медицинского назначения с одним выходом 5 В. Изделие рассчитано на работу от сети переменного тока широкого диапазона, обладает высоким КПД, низким потреблением без нагрузки, малым током утечки и соответствует требованиям по медицинской изоляции класса 2xMOPP.
Области применения
- Портативные медицинские устройства
- Мобильные клинические рабочие станции
- Медицинские компьютерные мониторы
- Медицинская измерительная и диагностическая аппаратура
Особенности
- Компактное исполнение 2.73" x 1.53"
- Медицинская безопасность, подтвержденная по классу 2 x MOPP
- Подходит для оборудования типа BF при соответствующей системной оценке
- Очень низкое потребление холостого хода менее 0.075 Вт
- Низкий ток утечки
- Широкий диапазон рабочей температуры: от -40 до +85 °C
- Класс B по ЭМС для конфигурации класса II
- Защита от короткого замыкания, перегрузки и перенапряжения
- Не требует минимальной нагрузки
Описание
MPM-30-5 — это высокоплотный и малогабаритный модульный источник питания AC/DC медицинского назначения мощностью 30 Вт. Корпусные габариты составляют 69.5 x 39 x 24 мм, что соответствует компактному форм-фактору для встраиваемых медицинских и связанных с ними электронных систем.
Изделие работает от входной сети 80–264 В переменного тока и обеспечивает высокий КПД до 86.5% для варианта 5 В. Конструкция выполнена с двойной изоляцией, без применения PG, с хорошими характеристиками рассеяния тепла и высокой стойкостью к электромагнитным воздействиям. Указана изоляция 4 кВ AC и соответствие требованиям медицинской безопасности.
Версия PCB mounting style рассчитана на монтаж на печатную плату. В серии также предусмотрено исполнение с винтовыми клеммами.
Основные параметры
| Параметр |
Значение для MPM-30-5 |
| Выходное напряжение |
5 В |
| Номинальный выходной ток |
6 А |
| Диапазон выходного тока |
0–6 А |
| Номинальная выходная мощность |
30 Вт |
| Пиковая мощность нагрузки (10 с) |
34.5 Вт |
| Пиковый ток |
6.9 А |
| Диапазон напряжения на выходе |
4.5–5.5 В |
| Допуск по выходному напряжению |
±2.0% |
| Пульсации и шум |
80 мВ пик-пик |
Входные параметры
| Параметр |
Значение для MPM-30-5 |
| Диапазон входного напряжения |
80–264 В переменного тока |
| Диапазон частоты сети |
47–63 Гц |
| КПД типовое |
86.5% |
| Пусковой ток, типовой |
25 А при 115 В AC; 45 А при 230 В AC |
| Потребляемый ток, типовой |
0.75 А при 115 В AC; 0.5 А при 230 В AC |
| Потребление без нагрузки |
<0.075 Вт |
Точность и стабилизация
| Параметр |
Значение для MPM-30-5 |
| Линейная стабилизация |
±0.5% |
| Стабилизация по нагрузке |
±1.0% |
| Время запуска и нарастания |
500 мс, 30 мс при 230 В AC |
| Время удержания |
40 мс при 230 В AC; 12 мс при 115 В AC |
Защиты
| Вид защиты |
Реализация |
| Перегрузка |
115%–165% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5.3–6.8 В; отключение выходного напряжения с последующим повторным включением для восстановления |
Электрическая прочность и изоляция
| Параметр |
Значение для MPM-30-5 |
| Испытательное напряжение вход-выход |
4 кВ AC |
| Сопротивление изоляции вход-выход |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Первичная-вторичная: 2xMOPP |
| Ток утечки |
<80 мкА при 264 В AC |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
0.03%/°C (0–60 °C) |
| Вибрация |
Blank: 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота установки |
Монтаж на печатную плату: 5000 м; исполнение с винтовыми клеммами: 3000 м |
ЭМС и помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Кондуктивные излучаемые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11) |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения |
BS EN/EN61000-3-3 |
---- |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц–2.7 ГГц); таблица 9, 9–28 В/м (385 МГц–5.78 ГГц) |
| Импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линию |
| Проводимая восприимчивость |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность
| Показатель |
Значение для MPM-30-5 |
| MTBF |
6325.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 778.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и исполнение
| Исполнение |
Габариты |
Масса |
| Монтаж на печатную плату |
69.5 x 39 x 24 мм |
0.102 кг |
| С винтовыми клеммами |
91 x 39.5 x 28.5 мм |
0.12 кг |
Упаковка
| Исполнение |
Количество в упаковке |
Масса упаковки |
Объем упаковки |
| Монтаж на печатную плату |
144 шт. |
15.7 кг |
0.97 CUFT |
| С винтовыми клеммами |
120 шт. |
14.9 кг |
0.74 CUFT |
Примечания
- Все параметры, специально не оговоренные, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Режим работы 33% от цикла при максимальной мощности 30 секунд.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием эквивалентной схемы с 0.1 мкФ и 47 мкФ параллельно, на витой паре длиной 12 дюймов.
- Допуск включает настройку, регулирование по линии и по нагрузке.
- Для испытания по перегрузке может потребоваться пониженное входное напряжение; см. график снижения нагрузки.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Указанные температурные дерейтинг-кривые действительны для исполнения без вентилятора при высоте до 2000 м и для исполнения с вентилятором при высоте свыше 2000 м (6500 ft).
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам по ЭМС.
