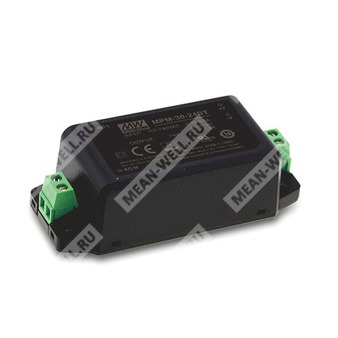

MPM-30-5ST - медицинский AC/DC модульный источник питания 30 Вт с выходом 5 В и винтовым подключением.
Расшифровка партномера
| Обозначение | Значение |
|---|
| MPM | Серия медицинских герметизированных источников питания Mean Well |
| 30 | Номинальная мощность 30 Вт |
| 5 | Номинальное выходное напряжение 5 В |
| ST | Исполнение со винтовыми клеммами |
Назначение и особенности
MPM-30-5ST представляет собой компактный медицинский AC/DC модульный источник питания серии MPM-30, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В при мощности до 30 Вт. Изделие выполнено в герметизированном корпусе, ориентировано на применение в медицинской технике и оборудовании класса BF, а также в системах, где требуются низкие потери холостого хода, высокий КПД, малые токи утечки и повышенная электробезопасность.
Особенности
- Компактное исполнение 2.73" × 1.53".
- Медицинская сертификация по требованиям 2×MOPP.
- Низкое потребление без нагрузки менее 0.075 Вт.
- Очень малый ток утечки.
- Рабочий температурный диапазон от -40 до +85 °C.
- Соответствие классу B по ЭМС для конфигурации класса II.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Не требуется минимальная нагрузка.
- Исполнение ST с винтовыми клеммами.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Приборы для медицинского обследования.
Описание
MPM-30-5ST — это малогабаритный и высокоплотный источник питания медицинского назначения, выполненный в герметизированном модульном исполнении. Конструкция рассчитана на работу от сети переменного тока 80…264 В и обеспечивает высокий КПД до 91%. Внутреннее двойное усиленное разделение изоляции и уровень первичная цепь — вторичная цепь 2×MOPP делают изделие пригодным для систем, в которых критичны требования к безопасности пациента.
Благодаря низкому току утечки, малому потреблению без нагрузки и высокой надежности изделие подходит для конечного оборудования медицинского класса, включая устройства с контактирующими с пациентом цепями BF. Исполнение ST дополнительно предоставляет винтовые клеммы для удобства монтажа и подключения.
Параметры выходной части
| Параметр | Значение для MPM-30-5ST |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 6 А |
| Диапазон тока | 0…6 А |
| Номинальная мощность | 30 Вт |
| Пиковая мощность 10 с | 34.5 Вт |
| Пиковый ток | 6.9 А |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±2.0% |
| Нестабильность по линии | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
| Уставка, время нарастания | 500 мс, 30 мс при 230 В AC |
| Время удержания | 40 мс при 230 В AC, 12 мс при 115 В AC |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80…264 В AC |
| Частота сети | 47…63 Гц |
| КПД | 86.5% |
| Входной ток типовой | 0.75 А при 115 В AC; 0.5 А при 230 В AC |
| Пусковой ток типовой | 25 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | менее 80 мкА при 264 В AC |
Защиты
| Вид защиты | Уставка / режим |
|---|
| Перегрузка | 115…165% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5.3…6.8 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные и экологические параметры
| Параметр | Значение |
|---|
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0…60 °C) |
| Вибрация | Blank: 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Вибрация | ST: 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Срок наработки на отказ MTBF | 6325.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 778.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P–O/P: 4 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOPP |
ЭМС и устойчивость
| Параметр | Уровень |
|---|
| Эмиссия по проводимым помехам | BS EN/EN55011 (CISPR11), класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭМС-устойчивость | BS EN/EN55035, BS EN/EN60601-1-2 |
| ЭСР | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Поле ВЧ | Уровень 3, 10 В/м (80 МГц…2.7 ГГц); таблица 9, 9…28 В/м (385 МГц…5.78 ГГц) |
| Импульсные помехи EFT | Уровень 3, 2 кВ |
| Скачки напряжения | Уровень 3, 1 кВ линия-линия |
| Проведённая восприимчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Механические параметры
| Параметр | Значение |
|---|
| Исполнение | MPM-30-ST, винтовые клеммы |
| Габариты | 91 × 39.5 × 28.5 мм |
| Масса | 0.12 кг |
| Упаковка | 120 шт.; 14.9 кг; 0.74 куб. фут |
Параметры для PCB mounting style
| Параметр | Значение |
|---|
| Габариты | 69.5 × 39 × 24 мм |
| Масса | 0.102 кг |
| Упаковка | 144 шт.; 15.7 кг; 0.97 куб. фут |
Монтаж и конструктивные данные
Для исполнения ST предусмотрено подключение через винтовые клеммы. Входные клеммы: AC/L и AC/N. Выходные клеммы: -V и +V. Конструкция рассчитана на медицинское применение с учетом требований к компоновке, изоляции и электробезопасности.
Примечания
- Все параметры, не оговорённые особо, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- 33% цикл нагрузки в течение 60 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельному конденсатору 0.1 мкФ и 47 мкФ.
- Допуск включает уставку, нестабильность по линии и по нагрузке.
- Параметры дерейтирования могут потребоваться при низком входном напряжении; следует учитывать кривую дерейтирования.
- Ток утечки измеряется от первичной цепи к выходу DC.
- Температура окружающей среды для исполнения с вентилятором и без вентилятора при работе на высоте выше 2000 м должна уменьшаться на 3.5 °C на каждые 1000 м.
- Изделие рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
