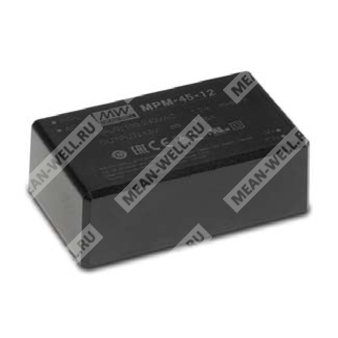

MPM-45-12 - 45-ваттный AC/DC модульный медицинский источник питания 12 В для печатного монтажа с повышенной надёжностью.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MPM | Серия медицинских AC/DC модулей питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 12 | Выходное напряжение 12 В |
| ST | Исполнение с винтовыми клеммами; без суффикса — исполнение для монтажа на печатную плату |
Краткое назначение
MPM-45-12 — компактный сетевой AC/DC источник питания медицинского класса для встроенного применения в портативной и стационарной аппаратуре.
Особенности
- Компактный форм-фактор 3.43" × 2.05".
- Вариант исполнения для монтажа на печатную плату или с винтовыми клеммами.
- Соответствие медицинским требованиям безопасности 2×MOPP.
- Очень малое потребление на холостом ходу: менее 0.1 Вт.
- Очень низкий ток утечки.
- Широкий диапазон температуры эксплуатации: от -30 до +80 °C.
- Класс EMI B без дополнительных компонентов.
- Класс изоляции II.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Не требуется минимальная нагрузка.
- Высота эксплуатации до 4000 м.
- Пиковая мощность до 50 Вт в течение 10 с.
- 3-полосная компоновка для высокой надёжности и низкой тепловой нагрузки.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинское измерительное оборудование.
Описание
MPM-45-12 представляет собой AC/DC модуль питания медицинского класса мощностью 45 Вт, предназначенный для установки внутри конечного оборудования. Изделие рассчитано на питание от сети переменного тока 80…264 В или постоянного напряжения 113…370 В. Модуль выполнен в компактном корпусе с высокой плотностью компоновки и обеспечивает высокий КПД, низкие пульсации, усиленную изоляцию и пригодность для применения в оборудовании класса BF при системном учёте.
Серия MPM-45 ориентирована на применение там, где требуются низкий ток утечки, отсутствие необходимости в минимальной нагрузке, устойчивость к перегрузкам и стабильная работа в расширенном диапазоне температур и высоты над уровнем моря.
Параметры по выходу
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальная мощность | 45 Вт |
| Максимальная мощность в пике 10 с | 49.5 Вт |
| Выходной ток при пиковой мощности 10 с | 4.13 А |
| Выходной ток в конвекционном режиме | 3.75 А |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Диапазон перенапряжения | 12.6…16.2 В |
Параметры по входу
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока / 113…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 1.2 А при 115 В переменного тока / 0.6 А при 230 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока / 60 А при 230 В переменного тока, холодный запуск |
| КПД | 91.5% |
| Потребление без нагрузки | < 0.1 Вт |
| Время установления, нарастания | 1000 мс, 30 мс при 230 В переменного тока; 1000 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 115…135% от номинальной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 5.3…7.2 В |
| Перегрев | Тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -30…+80 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0…60 °C |
| Скорость воздуха / охлаждение | Конвекционное охлаждение |
| Высота эксплуатации | 4000 м / OVC II |
Механические и монтажные данные
| Параметр | Значение |
| Исполнение корпуса | Печатный монтаж |
| Габариты печатного монтажа | 87 × 52 × 29.5 мм |
| Масса печатного монтажа | 0.185 кг |
| Упаковка печатного монтажа | 60 шт. / 12.1 кг / 0.94 куб. фута |
| Тип крепления для варианта ST | Винтовые клеммы |
| Габариты варианта ST | 109 × 52 × 33.5 мм |
| Масса варианта ST | 0.206 кг |
| Упаковка варианта ST | 50 шт. / 11.3 кг / 0.56 куб. фута |
Надёжность
| Параметр | Значение |
| MTBF | 4590.4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563.4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм при 500 В DC и 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная: 2×MOPP |
| Ток утечки | < 100 мкА при 264 В AC |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2.7 ГГц); таблица 9, 9…28 В/м (385 МГц…5.78 ГГц) |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линија |
| Проведённая устойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Нормы иммунитета | BS EN/EN55035, BS EN/EN60601-1-2 | --- |
Стандарты безопасности
| Параметр | Значение |
| Соответствие | IEC 60601-1:2005+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Конструктивная рекомендация | Design refer to BS EN/EN60335-1 по запросу |
Примечания
- Все параметры, не оговорённые отдельно, измерены при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Период режима «вкл/выкл» должен быть не менее 30 секунд.
- Допустимый импеданс первичной цепи: провод витая пара 0.1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. кривую снижения нагрузки.
- Ток утечки измерялся от первичного входа к выходу постоянного тока.
- Ограничение по температуре окружающей среды для моделей 3.5" / 100 мм с вентилятором: 5 °C / 1000 м при высоте выше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
Дополнительно по обозначению серии
Для варианта MPM-45-12 в таблице характеристик серии соответствует модель с выходом 12 В и мощностью 45 Вт; по выходным данным она находится между исполнениями 5 В и 15 В по току и КПД, при этом сохраняет общий конструктив и уровень защиты серии MPM-45.
