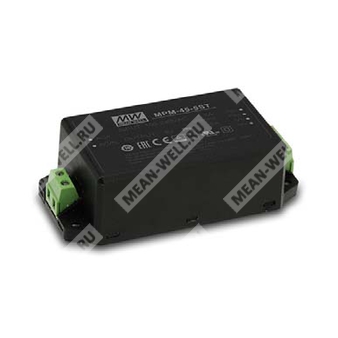

MPM-45-12ST - 45 Вт AC/DC модульный медицинский источник питания 12 В с креплением на винтовые клеммы.
MPM-45-12ST — высоконадежный модульный AC/DC источник питания медицинского назначения мощностью 45 Вт, рассчитанный на выход 12 В и исполнение со винтовыми клеммами (screw terminal). Предназначен для применения в медицинском и промышленном электронном оборудовании, где требуются малая утечка, высокий уровень изоляции, компактные габариты и работа от универсальной сети переменного тока.
Расшифровка партномера
| Обозначение | Значение |
| MPM | Серия медицинских модулей питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 12 | Выходное напряжение 12 В |
| ST | Исполнение со винтовыми клеммами |
Назначение и особенности
- Компактный модуль питания AC/DC для медицинской аппаратуры.
- Входной диапазон от 80 до 264 В AC или от 113 до 370 В DC.
- Высокий КПД, типовое значение для версии 12 В — 91,5%.
- Низкое потребление без нагрузки — менее 0,1 Вт.
- Изоляция класса II.
- Защита по короткому замыканию, перегрузке и перенапряжению.
- Низкий ток утечки, пригоден для BF-применений при корректной системной интеграции.
- Соответствие требованиям EMC класса B без дополнительных компонентов.
- Два конструктивных исполнения: на печатную плату и со винтовыми клеммами; индекс ST относится к клеммному варианту.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
- Оборудование, требующее низкой утечки и 2 x MOPP.
Описание
MPM-45-12ST представляет собой AC/DC источник питания медицинского класса с высокой удельной мощностью и малым корпусом. Модуль рассчитан на питание от универсальной сети 80...264 В AC, обеспечивает выход 12 В и номинальную мощность 45 Вт. Конструкция ориентирована на медицинские применения, включая работу с уровнем изоляции 2 x MOPP, крайне низкий ток утечки и соответствие стандартам EMC и безопасности для медицинского оборудования. Для версии ST предусмотрено подключение через винтовые клеммы.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальная мощность | 45 Вт |
| Пиковая мощность, 10 секунд | 49,5 Вт |
| Номинальный выходной ток | 3,75 А |
| Пиковый ток, 10 секунд | 4,13 А |
| Пульсации и шум | 120 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Настройка, время нарастания | 1000 мс, 30 мс / 230 В AC |
| Время удержания | 50 мс / 230 В AC, 12 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В AC или 113...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Типовой КПД | 91,5% |
| Типовой входной ток | 0,6 А / 230 В AC; 1,2 А / 115 В AC |
| Пусковой ток | 30 А / 115 В AC; 60 А / 230 В AC, холодный старт |
| Потребление без нагрузки | Менее 0,1 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115...135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 12,6...16,2 В |
| Тип защиты при перенапряжении | Выключение выходного напряжения с последующим повторным запуском |
| Перегрев | Выключение выходного напряжения с последующим повторным запуском |
| Короткое замыкание | Защита предусмотрена |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+80 °C |
| Диапазон температуры хранения | -40...+85 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...60 °C) |
| Вибрация | Вариант на печатную плату: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; вариант ST: 10...500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 4000 м, категория перенапряжения OVC II |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; проектирование с учетом BS EN/EN60335-1 по запросу |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP |
| Испытательное напряжение | 4 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Менее 100 мкА / 264 В AC |
| Эмиссия | BS EN/EN55011 (CISPR11), класс B для проводимых и излучаемых помех; гармонические токи — BS EN/EN61000-3-2; фликер — BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; RF field susceptibility: уровень 3, 10 В/м (80 МГц...2,7 ГГц), таблица 9, 9...28 В/м (385 МГц...5,78 ГГц); EFT bursts: уровень 3, 2 кВ; surge susceptibility: уровень 3, 1 кВ линия-линия; conducted susceptibility: уровень 3, 10 В; magnetic field immunity: уровень 4, 30 А/м; voltage dip/interruption: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Стандарты иммунитета | BS EN/EN55035, BS EN/EN60601-1-2 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 4590,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 563,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 109 × 52 × 33,5 мм (Д × Ш × В) |
| Масса | 0,206 кг |
| Упаковка | 50 шт.; 11,3 кг; 0,56 куб. фута |
| Исполнение | Винтовые клеммы, MPM-45-xxST |
Примечания
- Если иное не указано, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допустимый максимум пульсаций измеряется при полосе 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся керамическим конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, нестабильность по сети и по нагрузке.
- Может потребоваться снижение выходной мощности при низком входном напряжении; следует проверять кривую снижения нагрузки.
- Для более подробных сведений по снижению мощности при температуре следует использовать соответствующую кривую дерейтингa.
- Ток утечки измеряется от первичной цепи к выходу DC.
- Работа при высоте выше 2000 м требует снижения температуры окружающей среды: 3,5 °C на 1000 м для моделей с вентилятором и 5 °C на 1000 м для моделей без вентилятора.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие EMC-директивам.
