MPM-45-15
нет на складе

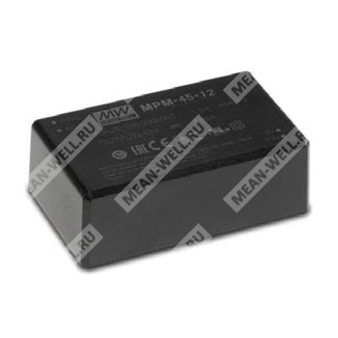

MPM-45-15 - медицинский AC-DC модуль питания 45 Вт с выходным напряжением 15 В для печатного монтажа.
Расшифровка партномера
| MPM | Серия высоконадежных медицинских AC-DC модулей Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 15 | Выходное напряжение 15 В |
Назначение
MPM-45-15 представляет собой компактный высоконадежный AC-DC преобразователь медицинского класса, предназначенный для питания электронной аппаратуры, медицинских приборов, мобильных клинических рабочих станций, мониторов и измерительной техники. Модуль рассчитан на монтаж на печатную плату и обеспечивает изолированное выходное питание 15 В при мощности до 45 Вт.
Особенности
- Компактные габариты: 3.43" × 2.05".
- Исполнение для монтажа на печатную плату.
- Медицинская безопасность: 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Подходит для применений BF при соответствующем системном проектировании.
- Потребление без нагрузки менее 0.1 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +80 °C.
- ЭМС: класс B без дополнительных компонентов.
- Класс изоляции II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Не требуется минимальная нагрузка.
- Работа на высоте до 4000 м.
- Пиковая нагрузка 50 Вт в течение 10 секунд.
- 3 года гарантии.
Применение
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинская измерительная аппаратура.
Описание
MPM-45-15 — это AC/DC модуль питания медицинского назначения с высокой удельной мощностью и малым форм-фактором. Конструктивно изделие выполнено в корпусе для печатного монтажа; также в серии предусмотрено исполнение с винтовыми клеммами. Модуль рассчитан на универсальный вход сети переменного тока 80…264 В и обеспечивает стабилизированное изолированное выходное напряжение 15 В. Высокий КПД, низкие собственные потери, пониженный ток утечки и исполнение класса II делают изделие пригодным для применения в медицинской и промышленной электронике, где критичны электробезопасность, надежность и компактность.
Таблица параметров
Выход
| Выходное напряжение | 15 В |
| Номинальный ток | 3 А |
| Номинальная мощность | 45 Вт |
| Пиковая мощность | 49.5 Вт в течение 10 с |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Время установки и нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Вход
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 1.2 А при 115 В AC; 0.6 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| КПД | 92.5% |
| Ток утечки | <100 мкА при 264 В AC |
Защита
| Перегрузка | 115%…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 15 В: 15.8…20.3 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим автоматическим перезапуском |
| Перегрев | Выключение выходного напряжения с последующим автоматическим перезапуском |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные характеристики
| Рабочая температура | -30…+80 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0…60 °C |
| Вибрация | Для печатного монтажа: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; для исполнения ST: 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м / OVC II |
| Температура пайки | Пайка волной: 265 °C, 5 с макс.; ручная пайка: 390 °C, 3 с макс. |
Электробезопасность и ЭМС
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Изоляционный класс | Класс II |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 × MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55011 (CISPR11) класс B по проводимым и излучаемым помехам; BS EN/EN61000-3-2 класс A; BS EN/EN61000-3-3 |
| Иммунитет | BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц…2.7 ГГц); таблица 9, 9…28 В/м (385 МГц…5.78 ГГц) |
| Электрические быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 3, 1 кВ по линии-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Прочее
| Частота преобразования | 70 кГц |
| MTBF | 4590.4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563.4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Размеры, исполнение для печатного монтажа | 87 × 52 × 29.5 мм (Д × Ш × В) |
| Размеры, исполнение с винтовыми клеммами | 109 × 52 × 33.5 мм (Д × Ш × В) |
| Масса, исполнение для печатного монтажа | 0.185 кг |
| Масса, исполнение с винтовыми клеммами | 0.206 кг |
| Упаковка, исполнение для печатного монтажа | 60 шт. / 12.1 кг / 0.94 куб. фута |
| Упаковка, исполнение с винтовыми клеммами | 50 шт. / 11.3 кг / 0.56 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Цикл нагрузки должен быть не более 30 секунд. Средний выходной ток не должен превышать номинальную мощность.
- Пульсации и шум измеряются на частоте 20 МГц, с использованием эквивалентной схемы с параллельными конденсаторами 0.1 мкФ и 47 мкФ и скрученной парой проводов длиной 12 дюймов.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение выходной нагрузки; следует учитывать кривую снижения нагрузки.
- Ток утечки измеряется от первичной цепи к выходу постоянного тока.
- Характеристика дерating при повышенной высоте применима для моделей с вентиляторным охлаждением, а также для моделей без вентилятора при высоте более 2000 м.
- Источник питания рассматривается как компонент для установки в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
