MPM-45-15ST
нет на складе

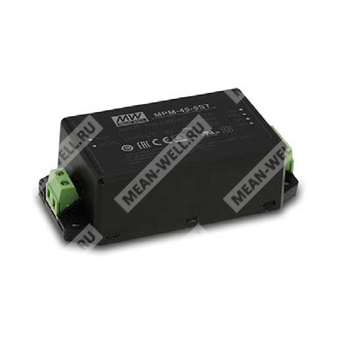

MPM-45-15ST - источник питания AC/DC 45 Вт на 15 В с креплением на винтовые клеммы для медицинского оборудования.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPM | Серия высоконадежных медицинских модулей питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 15 | Выходное напряжение 15 В |
| ST | Винтовые клеммы |
Краткое назначение
MPM-45-15ST представляет собой компактный медицинский AC/DC модуль питания с одним стабилизированным выходом 15 В, рассчитанный на монтаж с винтовыми клеммами и применение в ответственной аппаратуре.
Назначение и особенности
- Компактный модульный источник питания AC/DC мощностью 45 Вт.
- Исполнение для медицинской техники с изоляцией класса II.
- Вариант с винтовыми клеммами для упрощённого подключения.
- Очень низкое потребление холостого хода.
- Широкий диапазон входного напряжения сети.
- Высокий КПД для снижения тепловыделения.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям по ЭМС класса B без дополнительных компонентов.
- Предназначен для медицинских и связанных с ними применений, где требуется высокая надёжность.
Применение
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские приборы для обследования.
- Компьютерное медицинское оборудование.
Описание
MPM-45-15ST — это AC/DC модуль питания высокой плотности мощностью 45 Вт для медицинского применения. Изделие рассчитано на работу от сети переменного тока 80…264 В или от постоянного напряжения 113…370 В, обладает высоким КПД, низким потреблением без нагрузки и малым током утечки. Конструкция выполнена в компактном корпусе с монтажом на винтовые клеммы, что удобно для интеграции в промышленную и медицинскую аппаратуру.
Модуль обеспечивает выход 15 В с номинальной выходной мощностью 45 Вт. Для данного исполнения заявлены параметры по помехоустойчивости, изоляции и защитам, а также работа в широком температурном диапазоне. По документу изделие относится к медицинскому оборудованию с уровнем изоляции Primary-Secondary: 2xMOPP.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 3 А |
| Пиковая мощность, 10 с | 49,5 Вт |
| Мощность в конвекционном режиме | 45 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 1000 мс, 30 мс / 115 В перем. тока; 1000 мс, 30 мс / 230 В перем. тока при полной нагрузке |
| Время удержания | 50 мс / 230 В перем. тока; 12 мс / 115 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В перем. тока / 113…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Типичный КПД | 92,5% |
| Типичный входной ток | 1,2 А / 115 В перем. тока; 0,6 А / 230 В перем. тока |
| Пусковой ток | 30 А / 115 В перем. тока; 60 А / 230 В перем. тока, холодный старт |
| Потребление без нагрузки | < 0,1 Вт |
| Рабочая высота | 4000 м / OVC II |
Защита
| Функция защиты | Параметры |
| Перегрузка | 115%…135% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15 В исполнение: 15,8…20,3 В; тип защиты — отключение выходного напряжения с последующим автоматическим восстановлением |
| Перегрев | Тип защиты — отключение выходного напряжения с последующим автоматическим восстановлением |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+80 °C |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; проектирование по BS EN/EN60335-1 — по запросу |
| Уровень изоляции | Primary-Secondary: 2xMOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4, 15 кВ воздухом; уровень 4, 8 кВ контактом |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Импульсные быстрые помехи | BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ «линия-линия» |
| Проведённая устойчивость | BS EN/EN61000-4-6, уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Стандарт ЭМС | BS EN/EN55035, BS EN/EN60601-1-2 |
| Ток утечки | < 100 мкА / 264 В перем. тока |
Габариты и масса
| Параметр | Значение |
| Исполнение с монтажом на печатную плату | 87 × 52 × 29,5 мм |
| Исполнение с винтовыми клеммами | 109 × 52 × 33,5 мм |
| Масса исполнения на печатную плату | 0,185 кг |
| Масса исполнения с винтовыми клеммами | 0,206 кг |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 4590,4 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 563,4 тыс. ч минимум |
Упаковка
| Исполнение | Количество в коробке | Масса упаковки | Объём |
| Монтаж на печатную плату | 60 шт. | 12,1 кг | 0,94 куб. фута |
| Винтовые клеммы | 50 шт. | 11,3 кг | 0,56 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допустимый цикл нагрузки — не более 30 секунд работы.
- Пульсации измеряются при 20 МГц полосе пропускания с использованием витой пары длиной 12 дюймов, без дополнительных компонентов, с керамическим конденсатором 0,1 мкФ и электролитическим 47 мкФ.
- Допуск включает установившийся допуск, линейную и нагрузочную стабилизацию.
- Режим дерейтинга может потребоваться при пониженном входном напряжении.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Дерейтинг температуры окружающей среды: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте свыше 2000 м.
- Источник питания считается компонентом, устанавливаемым в конечное оборудование; конечное изделие должно подтверждать соответствие директивам ЭМС.
