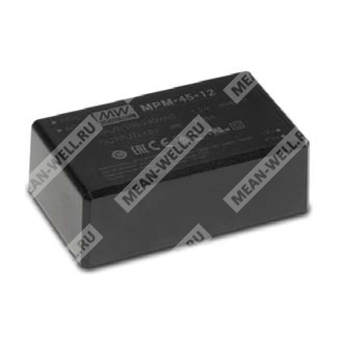

MPM-45-24 - медицинский AC-DC модуль питания мощностью 45 Вт для встраиваемых и компактных электронных систем.
MPM-45-24 — высоконадежный герметизированный AC-DC источник питания в корпусе для печатного монтажа или исполнения со винтовыми клеммами, предназначенный для применения в медицинской технике и аппаратуре с повышенными требованиями к электробезопасности, низким токам утечки и компактным габаритам. Модель относится к серии MPM-45 и обеспечивает номинальное выходное напряжение 24 В при мощности до 45 Вт.
Расшифровка партномера
| Элемент обозначения | Значение |
|---|
| MPM | Серия медицинских AC-DC модулей питания Mean Well |
| 45 | Номинальная мощность серии: 45 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Краткое описание
Модуль предназначен для питания медицинских приборов, мобильных клинических рабочих станций, медицинских мониторов, компьютерного и измерительного оборудования. Поддерживает широкий диапазон входного переменного напряжения, имеет низкое энергопотребление без нагрузки, высокий КПД и уровни защиты от перегрузки, перенапряжения и перегрева.
Особенности
- Компактный размер: 3.43" × 2.05".
- Исполнение для печатного монтажа или со винтовыми клеммами.
- Медицинское исполнение с изоляцией 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения типа BF при соответствующем рассмотрении системы.
- Потребление без нагрузки: < 0.1 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +80 °C.
- Класс электромагнитной совместимости: EMI Class B без дополнительных компонентов.
- Класс изоляции: II.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Не требуется минимальная нагрузка.
- Допустимая высота эксплуатации: до 4000 м.
- Пиковая мощность: 50 Вт в течение 10 с.
- Типовое применение — медицинские устройства, где важны компактность, надежность и низкие токи утечки.
Области применения
- Переносные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
- Компьютерные и вспомогательные медицинские системы.
Параметры по группам
Выход
| Параметр | Значение для MPM-45-24 |
|---|
| Номинальное выходное напряжение | 24 В |
| Диапазон подстройки напряжения | 25.2…32.4 В |
| Номинальный выходной ток | 1.88 А |
| Пиковый ток в течение 10 с | 2.1 А |
| Номинальная мощность | 45 Вт |
| Пиковая мощность в течение 10 с | 45.1 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±0.5% |
| Нестабильность по сети | ±0.5% |
| Нестабильность по нагрузке | ±0.5% |
| Время установки и нарастания | 1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение для MPM-45-24 |
|---|
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 1.2 А / 115 В AC; 0.6 А / 230 В AC |
| Пусковой ток | 30 А / 115 В AC; 60 А / 230 В AC, холодный старт |
| Потребляемый ток без нагрузки | < 0.1 Вт |
| КПД | 92.5% |
Защита
| Параметр | Значение для MPM-45-24 |
|---|
| Перегрузка | 115…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 25.2…32.4 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Выключение выходного напряжения, повторное включение для восстановления |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные условия
| Параметр | Значение для MPM-45-24 |
|---|
| Рабочая температура | -30…+80 °C |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0…60 °C) |
| Вибрация | Стандартный монтаж: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; исполнение ST: 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 4000 м / OVC II |
Электробезопасность и ЭМС
| Параметр | Значение для MPM-45-24 |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Primary-Secondary: 2 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 100 мкА / 264 В AC |
| Эмиссия по ЭМС | BS EN/EN55011 (CISPR11), Class B; гармонические составляющие — BS EN/EN61000-3-2, Class A; фликер — BS EN/EN61000-3-3 |
| Иммунитет по ЭМС | BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | Уровень 3, 10 В/м (80 МГц…2.7 ГГц); Table 9, 9…28 В/м (385 МГц…5.78 ГГц) |
| Импульсные помехи | Уровень 3, 2 кВ |
| Импульсные помехи по линии | Уровень 3, 1 кВ/Line-Line |
| Проводимые помехи | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность
| Параметр | Значение |
|---|
| MTBF | 4590.4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563.4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Исполнение | Размеры | Масса | Упаковка |
|---|
| Печатный монтаж | 87 × 52 × 29.5 мм | 0.185 кг | 60 шт.; 12.1 кг; 0.94 CUFT |
| Со винтовыми клеммами | 109 × 52 × 33.5 мм | 0.206 кг | 50 шт.; 11.3 кг; 0.56 CUFT |
Монтаж и конструктив
Исполнение MPM-45-24 относится к серии MPM-45 и поставляется в двух вариантах конструкции: для печатного монтажа и со винтовыми клеммами. Корпус имеет компактную компоновку, ориентированную на размещение во встроенной аппаратуре. Вариант со винтовыми клеммами обозначается суффиксом ST; отсутствие суффикса означает исполнение для печатного монтажа.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допустимая пульсация измеряется на частоте 20 МГц полосой измерения с использованием 0.1 мкФ и 47 мкФ параллельно.
- Допуск включает уставку, нестабильность по сети и нестабильность по нагрузке.
- Для 12 В моделей может потребоваться понижение нагрузки при низком входном напряжении; для более детальной информации следует учитывать кривую дерейтингa.
- Переходные процессы могут требовать пониженной нагрузки при низком входном напряжении.
- Ток утечки измерялся от первичного входа к выходу постоянного тока.
- Дерейтинг для высоты свыше 2000 м: 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечная система должна быть повторно подтверждена на соответствие директивам ЭМС.
