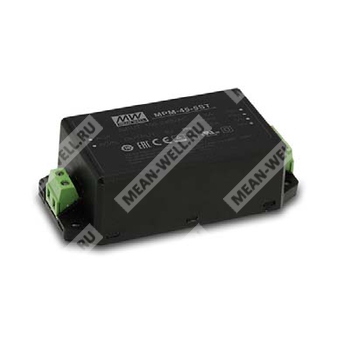

MPM-45-24ST - AC-DC модуль питания 45 Вт с выходом 24 В и винтовым клеммным исполнением для медицинской аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPM | Серия медицинских источников питания |
| 45 | Номинальная мощность 45 Вт |
| 24 | Выходное напряжение 24 В |
| ST | Исполнение с винтовыми клеммами |
Краткое назначение
MPM-45-24ST — компактный AC-DC источник питания медицинского класса для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В.
Сведения о серии
Серия MPM-45 представляет собой высоконадежные встраиваемые модульные источники питания медицинского назначения мощностью 45 Вт. Исполнение ST соответствует варианту со винтовыми клеммами. Устройство предназначено для монтажа в конечное оборудование и рассчитано на применение в медицинской, клинической и иной аппаратуре, где требуются низкий ток утечки, высокая электрическая прочность и соблюдение требований к изоляции.
Назначение
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные и диагностические приборы.
Особенности
- Компактное исполнение.
- Вариант монтажа на печатную плату или с винтовыми клеммами; для данного партномера — винтовые клеммы.
- Соответствие требованиям медицинской безопасности 2 x MOPP.
- Очень малое потребление холостого хода.
- Сверхнизкий ток утечки.
- Широкий диапазон рабочих температур.
- Класс EMI B без дополнительных компонентов.
- Класс изоляции II.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Не требуется минимальная нагрузка.
- Работа на высоте до 4000 м.
Описание
MPM-45-24ST — это 45-ваттный высокоплотный и малогабаритный AC-DC источник питания медицинского класса, предназначенный для встраивания в конечную аппаратуру. Серия рассчитана на входное напряжение 80–264 В переменного тока и обеспечивает высокую эффективность преобразования, низкое собственное потребление и малый ток утечки. В конструкции реализована двойная изоляция класса II, высокая электрическая прочность, а также устойчивость к механическим воздействиям и вибрации. Модуль соответствует требованиям для медицинского применения и подходит для оборудования типа BF при корректной системной реализации.
Расшифровка партномера
| Позиция | Значение |
| MPM | Серия |
| 45 | Номинальная мощность, 45 Вт |
| 24 | Номинальное выходное напряжение, 24 В |
| ST | Винтовые клеммы |
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток, режим конвекции |
1,88 А |
| Номинальная мощность, режим конвекции |
45,1 Вт |
| Пульсации и шум |
200 мВ пик-пик |
| Допуск выходного напряжения |
±0,5% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Уставка, время нарастания |
1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
12 мс / 115 В AC при полной нагрузке |
| Защита от перегрузки |
115% ~ 135% от номинальной выходной мощности |
| Напряжение защиты от перенапряжения |
25,2 ~ 32,4 В |
| Тип защиты |
Перезапуск после снятия аварийного состояния |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80 ~ 264 В AC, 113 ~ 370 В DC |
| Частота сети |
47 ~ 63 Гц |
| Потребляемый ток |
1,2 А / 115 В AC; 0,6 А / 230 В AC |
| Ток пуска |
Холодный пуск: 30 А / 115 В AC; 60 А / 230 В AC |
| КПД |
92,5% |
| Ток утечки |
<100 мкА / 264 В AC |
Эксплуатация и среда
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +80 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения |
-40 ~ +85 °C |
| Температурный коэффициент |
±0,03%/°C (0 ~ 60 °C) |
| Сопротивление вибрации |
Категория B: 10 ~ 500 Гц, 10 мин/цикл, 60 мин; по осям X, Y, Z |
| Сопротивление вибрации |
Категория ST: 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин; по осям X, Y, Z |
| Высота эксплуатации |
4000 м / OVC II |
| Температура пайки |
Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Изоляционный уровень |
Первичная-вторичная цепь: 2 x MOPP |
| Испытательное напряжение |
I/P - O/P: 4 кВ AC |
| Сопротивление изоляции |
I/P - O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучение |
BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Импульсные помехи |
Уровень 3, 2 кВ |
| Импульсная помехоустойчивость |
Уровень 3, 1 кВ / линия-линия |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
MTBF
| Параметр |
Значение |
| MTBF |
4590,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр |
Значение |
| Исполнение |
Винтовые клеммы |
| Габариты |
109 × 52 × 33,5 мм (Д × Ш × В) |
| Масса |
0,206 кг |
| Упаковка |
50 шт.; 11,3 кг; 0,56 CUFT |
Примечания
- Все параметры, не указанные особо, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допуск по току запуска измеряется при 50% максимальной нагрузки и при холодном старте.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 0,1 мкФ и 47 мкФ параллельных конденсаторов с витой парой проводов длиной 12 дюймов.
- Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
- В некоторых случаях может потребоваться снижение выходной мощности; см. кривую снижения для деталей.
- Ток утечки измеряется от первичной цепи к выходу постоянного тока.
- Снижение мощности по температуре: для моделей 3,5"/1000 м с вентилятором и 5"/1000 м с вентилятором при высоте выше 2000 м (6500 футов).
- Компонент питания рассматривается как часть конечного оборудования, которое должно повторно подтверждать соответствие директивам ЭМС.
