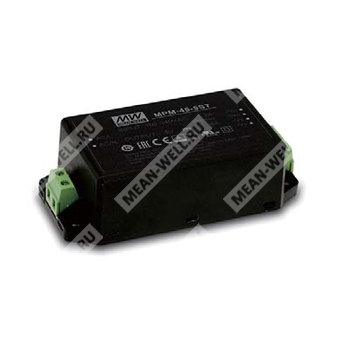

MPM-45-48ST - AC/DC модуль питания медицинского класса на 48 В с винтовым клеммным подключением и защитами по выходу.
Расшифровка партномера
| Позиция | Расшифровка |
| MPM | Серия медицинских AC/DC модулей питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 48 | Выходное напряжение 48 В |
| ST | Винтовое клеммное исполнение |
Назначение
MPM-45-48ST предназначен для питания медицинской и смежной электронной аппаратуры, где требуется компактный, высоконадежный AC/DC источник с усиленной изоляцией, низким током утечки, высоким КПД и защитами от перегрузки, перенапряжения и перегрева.
Особенности
- Компактный корпус и высокая плотность мощности.
- Вариант исполнения с винтовыми клеммами.
- Соответствие требованиям медицинской безопасности: изоляция класса II, 2 x MOPP.
- Очень малое потребление холостого хода: менее 0,1 Вт.
- Низкий ток утечки.
- Работа в широком диапазоне входного напряжения.
- КПД до 92% для исполнения 48 В.
- EMI Class B без дополнительных компонентов.
- Встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
- Подходит для BF-применений при корректном системном проектировании.
- Операционная высота до 4000 м.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинская измерительная и диагностическая аппаратура.
Описание
MPM-45-48ST — это высоконадежный AC/DC источник питания медицинского исполнения мощностью 45 Вт, предназначенный для встраиваемого монтажа. Модуль рассчитан на питание от сети переменного тока 80~264 В AC или 113~370 В DC, обеспечивает выход 48 В и обладает высоким уровнем электрической прочности, низким током утечки и малым потреблением без нагрузки. Конструкция ориентирована на применение в медицинской электронике, где критичны безопасность, электромагнитная совместимость и устойчивость к внешним воздействиям.
Для исполнения на 48 В заявлены высокий КПД, низкие пульсации и шум, а также автоматическое восстановление после аварийных состояний по перегрузке. Модуль относится к классу II и соответствует требованиям для медицинских изделий с уровнем изоляции 2 x MOPP между первичной и вторичной цепями.
Характеристики по таблице спецификаций
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальная мощность | 45,1 Вт |
| Номинальный ток | 0,94 А |
| Пиковый ток в течение 10 с | 1,05 А |
| Пульсации и шум | 240 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Диапазон регулировки выходного напряжения | 50,4~64,8 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80~264 В AC, 113~370 В DC |
| Диапазон частоты | 47~63 Гц |
| Ток потребления | 0,6 А при 230 В AC; 1,2 А при 115 В AC |
| Пусковой ток | 60 А при 230 В AC; 30 А при 115 В AC, холодный старт |
| КПД | 92% |
| Потребление без нагрузки | Менее 0,1 Вт |
| Ток утечки | Менее 100 мкА при 264 В AC |
| Время включения, тип. | 1000 мс при 230 В AC; 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. | 50 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 115~135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup с автоматическим восстановлением |
| Перенапряжение | 50,4~64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Защита предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+80 °C |
| Рабочая влажность | 20~90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0~60 °C) |
| Операционная высота | 4000 м / OVC II |
| Вибрация | 10~500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | Пайка волной: 265 °C, 5 с max; ручная пайка: 390 °C, 3 с max |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Первичная-вторичная цепь: 2 x MOPP |
| Испытательное напряжение | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55011 (CISPR11), Class B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), Class B |
| Гармонические токи | BS EN/EN61000-3-2, Class A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух, 8 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц~2,7 ГГц) |
| Устойчивость к импульсным помехам | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия |
| Устойчивость к наведенным помехам | BS EN/EN61000-4-6, уровень 3: 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Устойчивость к провалам и прерываниям | BS EN/EN61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 4590,4 тыс. ч минимум по Telcordia SR-332; 563,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Исполнение | Размеры | Масса |
| PCB mounting style (MPM-45) | 87 × 52 × 29,5 мм | 0,185 кг |
| Screw terminal style (MPM-45-xxST) | 109 × 52 × 33,5 мм | 0,206 кг |
Упаковка
| Исполнение | Количество в коробке | Масса упаковки | Объем |
| PCB mounting style | 60 шт. | 12,1 кг | 0,94 CUFT |
| Screw terminal style | 50 шт. | 11,3 кг | 0,56 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допустимый цикл включения — не более одной секунды работы и не менее тридцати секунд выключенного состояния. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 0,1 мкФ и 47 мкФ параллельно подключенных конденсаторов на витой паре проводов длиной 12 дюймов.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Для пуска при низком входном напряжении может потребоваться снижение нагрузки. Следует проверить кривую дерейтирования.
- Ток утечки измеряется от первичной цепи к выходу постоянного тока.
- Дерейтинг температуры окружающей среды: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте более 2000 м.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
