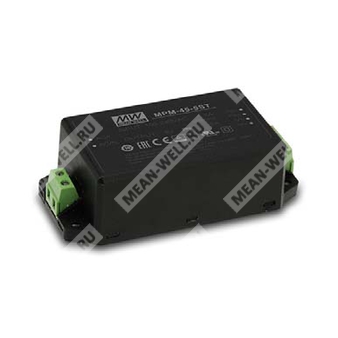

MPM-45-5ST - AC/DC модуль питания медицинского назначения мощностью 45 Вт с выходом 5 В и клеммным исполнением.
MPM-45-5ST — это высоконадежный AC/DC источник питания в исполнении для монтажа на печатную плату/с винтовыми клеммами, предназначенный для медицинской аппаратуры и промышленной электроники. Модуль обеспечивает изолированный стабилизированный выход 5 В, работу от универсальной сети 80…264 В AC, низкое потребление холостого хода и соответствие требованиям медицинской безопасности с уровнем изоляции 2xMOPP.
Расшифровка партномера
| Позиция в партномере | Значение |
| MPM | Серия медицинских AC/DC модулей питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 5 | Выходное напряжение 5 В |
| ST | Исполнение с винтовыми клеммами |
Краткое описание
Серия MPM-45 представляет собой компактные высокоэффективные медицинские AC/DC модули питания с низким уровнем потребления без нагрузки, расширенным диапазоном входного напряжения и низким током утечки. Исполнение MPM-45-5ST относится к варианту с выходом 5 В и винтовым клеммным подключением. Модуль рассчитан на применение в портативной медицинской технике, мобильных клинических рабочих станциях, медицинских мониторах, измерительных и диагностических приборах.
Особенности
- Компактный корпус 3.43" × 2.05".
- Вариант монтажа: печатная плата или винтовые клеммы.
- Соответствие медицинским требованиям безопасности 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения типа BF при соответствующем системном проектировании.
- Потребление без нагрузки менее 0.1 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +80 °C.
- Помехоустойчивость по ЭМС класса B без дополнительных компонентов.
- Класс изоляции II.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Отсутствие минимальной нагрузки.
- Допустимая высота эксплуатации до 4000 м.
- Пиковая мощность 50 Вт в течение 10 с.
- Срок службы, заявленный для серии: 3 года.
Применение
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
Описание
MPM-45-5ST — это AC/DC преобразователь медицинского класса с высокой удельной мощностью и малыми габаритами. Изделие рассчитано на питание от сети переменного тока 80…264 В при частоте 47…63 Гц либо от постоянного напряжения 113…370 В DC. Для серии характерны высокий КПД, низкие пульсации, повышенная электрическая прочность изоляции и малый ток утечки, что делает модуль применимым в оборудовании, где критичны безопасность пациента и электромагнитная совместимость.
Параметры
Выход
| Параметр | Значение для MPM-45-5ST |
| Выходное напряжение | 5 В |
| Номинальная мощность | 40 Вт |
| Пиковая мощность | 44 Вт, в течение 10 с |
| Выходной ток | 8 А |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Нестабильность по линии | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение для MPM-45-5ST |
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток | 1.2 А при 115 В AC; 0.6 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| КПД | 88% |
| Ток утечки | Менее 100 мкА при 264 В AC |
Защита
| Параметр | Значение для MPM-45-5ST |
| Перегрузка | 115…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 5.3…7.2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с автоматическим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после повторного включения |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные и климатические параметры
| Параметр | Значение для MPM-45-5ST |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+80 °C |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z; при наличии вентиляторных моделей — 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Высота эксплуатации | 4000 м, OVC II |
| Температура пайки | Пайка волной: 265 °C, 5 с макс.; ручная пайка: 390 °C, 3 с макс. |
Безопасность и ЭМС
| Параметр | Значение для MPM-45-5ST |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2xMOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55011 (CISPR11) — проводимые помехи: Class B; излучаемые помехи: Class B; гармонические токи: BS EN/EN61000-3-2 Class A; фликер: BS EN/EN61000-3-3 |
| Иммунитет ЭМС | BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| RF-поле | Уровень 3, 10 В/м (80 МГц…2.7 ГГц); Table 9, 9…28 В/м (385 МГц…5.78 ГГц), восприимчивость к RF-полю |
| EFT | Уровень 3, 2 кВ |
| Сурж | Уровень 3, 1 кВ линия-линия |
| Проведенная устойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Ток прикосновения | Менее 100 мкА при 264 В AC |
Надежность, размеры и упаковка
| Параметр | Значение для MPM-45-5ST |
| MTBF | 4590.4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563.4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 109 × 52 × 33.5 мм (Д × Ш × В), исполнение с винтовыми клеммами |
| Масса | 0.206 кг |
| Упаковка | 50 шт. / 11.3 кг / 0.56 куб. фута |
Примечания
| № | Текст примечания |
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Цикл допуска по времени работы: не более 30 секунд работы и 30 секунд паузы. Пиковая выходная мощность не должна превышать номинальную длительную мощность. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 0.1 м, оконцованных параллельно подключенным конденсатором 47 мкФ и 0.1 мкФ. |
| 4 | Допуск включает отклонение по установке, стабилизацию по линии и стабилизацию по нагрузке. |
| 5 | Для работы при низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать дерейтинговую кривую. |
| 6 | Ток утечки измерен от первичного входа к выходу DC. |
| 7 | Для вентиляторных моделей температура окружающей среды снижается до 3.5 °C/1000 м; для моделей без вентилятора — до 5 °C/1000 м при высоте выше 2000 м. |
| 8 | Компонент является частью оборудования, которое должно быть установлено в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие ЭМС. |
