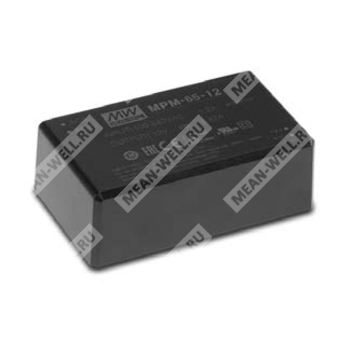

MPM-65-12

Особенности

Компактный размер 3,43" x 2,05"
Корпус под пайку на плату или исполнение с клеммными зажимами
Медицинская степень защиты (2 x MOPP) в соответствии с ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1
Подходит для применения типа BF при соответствующем системном исполнении
Потребление энергии в холостом режиме менее 0,1 Вт
Чрезвычайно низкий уровень утечки тока
Широкий рабочий температурный диапазон от -30 до +80°C
Соответствие классу В по электромагнитным помехам без дополнительных компонентов
Класс изоляции II
Защита: короткое замыкание / перегрузка / перенапряжение
Не требуется минимальная нагрузка
Рабочая высота до 4000 метров (см. Примечание 7)
Пиковая мощность 71 Вт (10 секунд)

Применение

Портативные медицинские устройства
Мобильные клинические рабочие станции
Медицинские компьютерные мониторы
Медицинские диагностические инструменты

Описание

MPM-65 – это источник питания мощностью 65 Вт с высокой плотностью мощности и малыми размерами (87 x 52 x 29,5 мм), предназначенный для монтажа на печатную плату, медицинского класса. Обеспечивает работу при входном напряжении 80~264 В переменного тока, потребление мощности в холостом режиме менее 0,1 Вт, высокий КПД до 93%, класс изоляции II (двойная изоляция без заземления), эффективный теплоотвод, устойчивость к вибрациям 2~5G в зависимости от модели, высокие электромагнитные характеристики, изоляция 4кВ AC и др. Сертифицирован по IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1 последней редакции с 2 x MOPP и сверхнизким током утечки (<100 bf="" p="">

Cпецификация

Модель: MPM-65-12

Выход

Напряжение постоянного тока: 12 В
Ток (10 сек. пик): 5,96 А
Ток (естественная конвекция): 5,42 А
Номинальная мощность (естественная конвекция): 65 Вт
Пиковая мощность (10 сек.): 71,5 Вт
Пульсации и шум (макс.): 120 мВп-п
Допуск по напряжению: ±2,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±0,5%
Время включения, время нарастания: 1000 мс, 30 мс/230 В AC; 1000 мс, 30 мс/115 В AC при полной нагрузке
Время удержания напряжения (типовое): 50 мс/230 В AC; 12 мс/115 В AC при полной нагрузке

Вход

Диапазон входного напряжения: 80 ~ 264 В переменного тока, 113 ~ 370 В постоянного тока
Диапазон частоты: 47 ~ 63 Гц
КПД (типовой): 92,5%
Потребляемый ток AC (тип.): 1,5 А/115 В AC, 1,0 А/230 В AC
Пусковой ток (тип.): холодный старт 30 А/115 В AC, 65 А/230 В AC
Ток утечки (макс.): ток прикосновения <100 264="" ac="" br="">

Защита

Перегрузка: 115% ~ 135% номинальной выходной мощности, тип защиты: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 12,6 ~ 16,2 В, тип защиты: отключение выходного напряжения, повторное включение для восстановления
Перегрев: тип защиты: отключение выходного напряжения, повторное включение для восстановления

Окружающая среда

Рабочая влажность: 20 ~ 90% относительной влажности, без конденсации
Рабочая температура: -30 ~ +80°C (см. "Кривую дерейтинга")
Температура хранения: -40 ~ +85°C
Температурный коэффициент: ±0,03%/°C (0 ~ 50°C)
Вибрация: B: 10 ~ 500 Гц, 2G 10 мин./1 цикл, в течение 60 мин. по каждой оси X, Y, Z; ST: 10 ~ 500 Гц, 5G 10 мин./1 цикл, в течение 60 мин. по каждой оси X, Y, Z
Рабочая высота: до 4000 метров / OVCII

Безопасность и электромагнитная совместимость

Стандарты безопасности: IEC 60601-1:2005+A1, TUV BS EN / EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA-C22.2 No. 60601-1:2014+A2, EAC TP TC 004; проектное соответствие BS EN/EN60335-1 (по запросу)
Уровень изоляции: первичная/вторичная: 2xMOPP
Испытательное напряжение: вход/выход: 4кВ AC
Сопротивление изоляции: вход/выход: 100 МОм / 500 В DC / 25°C / 70% относительной влажности
ЭМИ (электромагнитные помехи):
Кондуктивные помехи: класс B (BS EN55011 (CISPR11))
Излучаемые помехи: класс B (BS EN55011 (CISPR11))
Гармонические искажения: класс A (BS EN61000-3-2)
Фликер напряжения: BS EN61000-3-3
ЭМС-устойчивость: BS EN/EN55035, BS EN/EN60601-1-2
Электростатические разряды: уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт (BS EN61000-4-2)
Устойчивость к радиопомехам: BS EN61000-4-3, уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц)
Импульсные помехи (EFT): уровень 3, 1 кВ по линии/линии (BS EN61000-4-4)
Перенапряжения (Surge): уровень 3, 2 кВ (BS EN61000-4-5)
Иммунитет к наведённым помехам: уровень 3, 10 В (BS EN61000-4-6)
Иммунитет к магнитному полю: уровень 4, 30А/м (BS EN61000-4-8)
Провал, отключение напряжения: 95% спад на 0,5 периода; 30% спад на 25 периодов; 95% отключение на 250 периодов (BS EN61000-4-11)

Прочее

MTBF: 508,7 тыс. часов мин. (Telcordia SR-332, (Bellcore)); 563,4 тыс. часов мин. (MIL-HDBK-217F, 25°C)
Габариты: монтаж на плату: 87 x 52 x 29,5 мм (Д x Ш x В); с клеммами: 109 x 52 x 33,5 мм (Д x Ш x В)
Упаковка: монтаж на плату: 0,191 кг; 60 шт./12,5 кг/0,94 м³; с клеммами: 0,216 кг; 50 шт./11,8 кг/0,56 м³

Примечания

1. Все параметры, не оговорённые особо, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
2. Допускается максимум 33% по времени работы в режиме пиковой нагрузки; остальные параметры обеспечиваются только при номинальной нагрузке.
3. Пульсации и шумы измерены на полосе 20 МГц, используя проволочный провод 12" с параллельным подключением 0,1 мкФ и 47 мкФ конденсаторов.
4. Допуск по напряжению включает погрешности установки, нестабильности по входу и нагрузке.
5. Источник питания может работать при пониженном входном напряжении вплоть до 80 В AC, при условии пропорционального уменьшения выходной мощности до 80% от номинального значения.
6. Ток утечки измерен при 264 В переменного тока.
7. Надлежащая работа изделия гарантируется до 4000 м над уровнем моря (при необходимости эксплуатации свыше 2000 м обратитесь к производителю).
8. Подробная информация по электромагнитной совместимости и требования к монтажным материалам приведены в разделе "EMI testing of component power supplies" на сайте https://www.meanwell.com.
