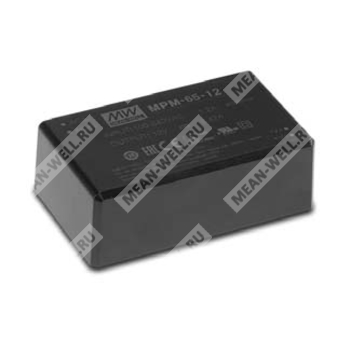

MPM-65-15 - компактный медицинский AC/DC модуль питания для встраиваемых систем и аппаратуры с изоляцией класса II.
Расшифровка партномера
| Фрагмент партномера | Значение |
| MPM | Серия медицинских источников питания Mean Well |
| 65 | Номинальная мощность 65 Вт |
| 15 | Выходное напряжение 15 В |
| Отсутствие суффикса ST | Исполнение для монтажа на печатную плату |
Назначение
MPM-65-15 представляет собой высоконадежный компактный AC/DC источник питания медицинского класса мощностью 65 Вт, предназначенный для встраивания в портативные и стационарные электронные устройства, где требуется стабилизированное выходное напряжение 15 В, низкий ток утечки, усиленная изоляция и соответствие требованиям по электромагнитной совместимости и медицинской безопасности.
Особенности
- Компактное исполнение: 87 × 52 × 29,5 мм.
- Медицинское исполнение с уровнем изоляции первичная–вторичная 2×MOPP.
- Изоляция класса II.
- Выходная мощность 65 Вт при естественной конвекции.
- Очень малое потребление мощности без нагрузки: менее 0,1 Вт.
- Низкий ток утечки: менее 100 мкА при 264 В AC.
- Соответствие классу EMI B без дополнительных компонентов.
- Не требуется минимальная нагрузка.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Работа на высоте до 4000 м.
- Подходит для BF-применений при корректном системном проектировании.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинская диагностическая аппаратура.
Описание
MPM-65-15 — это AC/DC модуль питания медицинского назначения серии MPM-65, рассчитанный на встраиваемое применение в электронную аппаратуру. Устройство обеспечивает широкий диапазон входного сетевого напряжения, высокую эффективность преобразования, низкое энергопотребление в режиме холостого хода и усиленную электрическую изоляцию, что делает его пригодным для систем, предъявляющих повышенные требования к безопасности пациента, помехоустойчивости и надежности. Конструктивно изделие выпускается в варианте монтажа на печатную плату, а также в варианте с винтовыми клеммами в рамках серии.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон регулировки выходного напряжения | 15,8…20,3 В |
| Точность выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 120 мВп-п |
| Выходная мощность, номинальная | 65 Вт |
| Выходная мощность, пиковая 10 с | 71,5 Вт |
| Выходной ток, номинальный | 4,33 А |
| Выходной ток, пиковый 10 с | 4,77 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC |
| Диапазон входного постоянного напряжения | 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток при 115 В AC | 1,5 А |
| Потребляемый ток при 230 В AC | 1,0 А |
| Пусковой ток, типовой | 30 А при 115 В AC; 65 А при 230 В AC |
| КПД, типовой | 92,5% |
| Потребление без нагрузки | <0,1 Вт |
Защиты
| Вид защиты | Порог / характеристика | Примечание |
| Перегрузка | 115%…135% от номинальной выходной мощности | Режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,8…20,3 В | Выключение выходного напряжения, повторный запуск после восстановления |
| Перегрев | Защита с отключением выхода | Автовосстановление после снижения температуры |
| Короткое замыкание | Защита с отключением/ограничением | Автоматическое восстановление после устранения аварии |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P–O/P: 4 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная–вторичная: 2×MOPP |
| Класс изоляции | Класс II |
| Ток утечки | <100 мкА при 264 В AC |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −30…+80 °C |
| Температура хранения | −40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Высота эксплуатации | До 4000 м |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | --- |
Иммунитет к помехам
| Вид воздействия | Стандарт | Уровень / примечание |
| ESD | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ между линиями |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Стандарты
| Стандарт | Статус |
| IEC 60601-1:2005+A1 | Соответствует |
| TUV BS EN/EN 60601-1:2006+A1+A12+A2 | Соответствует |
| ANSI/AAMI ES60601-1:2005+A2 | Соответствует |
| CAN/CSA C22.2 No. 60601-1:2014+A2 | Соответствует |
| EAC TP TC 004 | Одобрено |
| BS EN/EN60335-1 | По запросу |
Надежность
| Показатель | Значение |
| MTBF | 5087,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Исполнение | Размеры | Масса |
| Монтаж на печатную плату | 87 × 52 × 29,5 мм | 0,191 кг |
| С винтовыми клеммами | 109 × 52 × 33,5 мм | 0,216 кг |
Упаковка
| Исполнение | Количество в упаковке | Масса упаковки | Объем |
| Монтаж на печатную плату | 60 шт. | 12,5 кг | 0,94 CUFT |
| С винтовыми клеммами | 50 шт. | 11,8 кг | 0,56 CUFT |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допуск по выходному напряжению включает установочный допуск, нестабильность по линии и по нагрузке.
- Пульсации и шум измеряются при полосе 20 МГц с использованием эквивалентной схемы с 0,1 мкФ и 47 мкФ параллельно.
- Для корректной работы в процессе проектирования следует учитывать дерейтинг по температуре и входному напряжению.
- Ток прикосновения измеряется от первичного входа к выходу.
- При высоте выше 2000 м рабочая температура должна быть дополнительно снижена: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное изделие должно обеспечивать соответствие директивам EMC.
