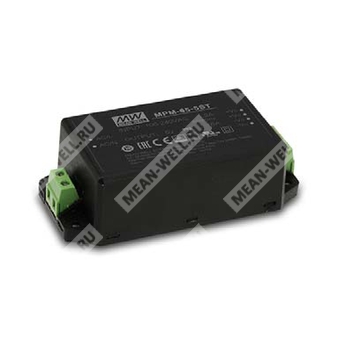

MPM-65-15ST
Особенности
Компактный размер 3,43" x 2,05"
Возможность монтажа на плату или с помощью винтовых клемм
Медицинская модель с двойной усиленной изоляцией (2 x MOPP) согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1
Подходит для применения в медицинских устройствах с возможностью непосредственного контакта с пациентом (BF) при соответствующем системном обеспечении
Потребление энергии в режиме холостого хода менее 0,1 Вт
Крайне низкий утечный ток
Широкий диапазон рабочих температур: от -30 до +80°C
Электромагнитная совместимость класса B без дополнительных компонентов
Класс изоляции II
Защита: Короткое замыкание / Перегрузка / Перенапряжение
Отсутствие требования к минимальной нагрузке
Работа на высоте до 4000 метров (см. Примечание 7)
Пиковая мощность 71 Вт (10 сек.)
Применение
Портативные медицинские устройства
Мобильные рабочие станции для клинических исследований
Медицинские компьютерные мониторы
Оборудование для медицинской диагностики
Описание
MPM-65 — это источник питания мощностью 65 Вт высокой плотности и малого размера (109 x 52 x 33,5 мм) в исполнении для монтажа с помощью винтовых клемм, соответствующий медицинским стандартам. Обеспечивает работу в диапазоне входных напряжений от 80 до 264 В переменного тока, потребление энергии в режиме холостого хода менее 0,1 Вт, КПД до 92,5%. Класс изоляции II (без соединения заземления), двойная усиленная изоляция, отличное теплорассеяние, виброустойчивость 2~5G (для данной модели — 5G), высокий уровень электромагнитной совместимости, испытательное напряжение изоляции 4 кВ переменного тока. Соответствует стандартам IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1 версии 1 с двумя уровнями защиты MOPP и ультранизким током утечки (менее 100 мкА). Очень хорошо подходит для применения в медицинских устройствах или специализированном оборудовании медицинского назначения, включая устройства c возможностью BF-контакта с пациентом.
Cпецификация
Модель: MPM-65-15ST
Выход
Напряжение постоянного тока: 15 В
Ток (номинальный): 4,33 A
Ток (пиковый, 10 сек.): 4,77 A
Номинальная мощность: 65 Вт
Пиковая мощность (10 сек.): 71,5 Вт
Пульсации и шум (макс.): 120 мВ п-п
Отклонение выходного напряжения: ±2,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±0,5%
Время готовности/время нарастания выходного напряжения: 1000 мс, 30 мс/230В переменного тока; 1000 мс, 30 мс/115В переменного тока при полной нагрузке
Время удержания напряжения (типовое): 50 мс/230В переменного тока, 12 мс/115В переменного тока при полной нагрузке
Вход
Диапазон входного напряжения: 80–264 В переменного тока, 113–370 В постоянного тока
Диапазон частот: 47–63 Гц
КПД (типовой): 92,5%
Потребляемый ток AC (типовой): 1,5 А при 115В переменного тока / 1 А при 230В переменного тока
Стартовый ток (типовой): холодный пуск 30А/115В переменного тока, 65А/230В переменного тока
Утечный ток (макс.): ток прикосновения <100 264="" br="">
Защита
Перегрузка: 115% – 135% номинальной мощности; тип защиты: режим прерывистого ограничения нагрузки (hiccup mode), автоматическое восстановление после устранения причины перегрузки
Перенапряжение: 15,8 – 20,3 В; тип защиты: отключение выходного напряжения, восстановление при повторном включении питания
Защита от перегрева: тип защиты: отключение выходного напряжения, восстановление при повторном включении питания
Окружающая среда
Диапазон рабочих температур: от -30 до +80°C (см. "Кривая снижения мощности")
Диапазон температур хранения: от -40 до +85°C
Влажность при эксплуатации: от 20 до 90% относительной влажности, без конденсата
Коэффициент температурной нестабильности: ±0,03%/°C (0 – 50°C)
Виброустойчивость: 10 – 500 Гц, 5G, по 10 минут/1 цикл, всего 60 минут по каждой из осей X, Y, Z
Рабочая высота: 4000 метров / категория перенапряжения II
Безопасность и электромагнитная совместимость (ЭМС) (см. примечание 8)
Нормы безопасности: IEC 60601-1:2005+A1, TÜV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 №60601-1:2014+A2, EAC TP TC 004; по запросу проектируется по BS EN/EN60335-1
Уровень изоляции: первичная – вторичная цепь: 2 x MOPP
Испытательное напряжение: первичная – вторичная цепь: 4 кВ переменного тока
Сопротивление изоляции: первичная – вторичная цепь: 100 МОм / 500В постоянного тока / 25°C / 70% RH
ЭМИ (электромагнитные помехи – излучение): BS EN/EN55011 (CISPR11), класс B
ЭМИ (электромагнитные помехи – проводимость): BS EN/EN55011 (CISPR11), класс B
Гармонические искажения по току: BS EN/EN61000-3-2, класс A
Мерцание по напряжению: BS EN/EN61000-3-3
ЭМС – иммунитет:
— Электростатический разряд (ESD): BS EN/EN61000-4-2, уровень 4 (15 кВ по воздуху; 8 кВ при контакте)
— Устойчивость к радиочастотному полю: BS EN/EN61000-4-3, уровень 3 (10 В/м, 80 МГц~2,7 ГГц), ISO 60601 Table 9 (9~28 В/м, 385 МГц~5,78 ГГц)
— Импульсные помехи (EFT): BS EN/EN61000-4-4, уровень 3 (2 кВ)
— Иммунитет к перенапряжениям (Surge): BS EN/EN61000-4-5, уровень 3 (1 кВ “линия-линия”)
— Иммунитет к наведённым помехам: BS EN/EN61000-4-6, уровень 3 (10 В)
— Иммунитет к магнитным полям: BS EN/EN61000-4-8, уровень 4 (30А/м)
— Иммунитет к перепадам и прерываниям напряжения: BS EN/EN61000-4-11 (>95% просадка — 0,5 периода; 30% просадка — 25 периодов; >95% прерывание — 250 периодов)
Прочее
Время наработки на отказ: 508,7 тыс. часов мин. (Telcordia SR-332, Bellcore); 563,4 тыс. часов мин. (MIL-HDBK-217F, 25°C)
Габаритные размеры: 109 x 52 x 33,5 мм (винтовые клеммы)
Условия пайки: Волновая пайка: 265°C, 5 с (макс.); Ручная пайка: 390°C, 3 с (макс.)
Упаковка: 0,216 кг; 50 шт./11,8 кг/0,56 куб.м
Примечания
1. Все параметры, не указанные особо, измеряются при 230 В переменного тока на входе, номинальной нагрузке и температуре окружающей среды 25°C.
2. 33% дежурный цикл, максимальная длительность 10 сек. (максимальная пиковая нагрузка не может превышать 10 сек. при каждом включении и должна сопровождаться 30 сек. перерыва работы при номинальной нагрузке).
3. Пульсации и шумы измеряются при использовании 12-дюймового витого провода с параллельно подключенным конденсатором 0,1 мкФ и 47 мкФ.
4. Допуск: включает настройку, регулировку по линии и нагрузке.
5. Источник питания считается компонентом, который будет использоваться с окончательным отслеживанием соответствия ЭМС конечным устройством изготовителем.
6. Ток утечки измеряется при 264 В переменного тока.
7. Поддерживается работа на высоте до 4000 метров (OVCII). Свяжитесь с производителем для получения данных по применению на высотах свыше 2000 м.
8. См. подробную информацию на сайте производителя.
