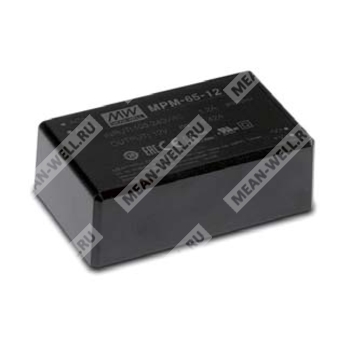

MPM-65-48ST - 65 Вт медицинский AC/DC модуль питания 48 В в корпусе для монтажа на печатную плату и с винтовыми клеммами.
MPM-65-48ST — это высоконадежный импульсный AC/DC источник питания медицинского класса мощностью 65 Вт, выполненный в компактном модуле с выходом 48 В и исполнением со винтовыми клеммами.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| MPM | Серия медицинских AC/DC модулей питания |
| 65 | Номинальная мощность 65 Вт |
| 48 | Выходное напряжение 48 В |
| ST | Исполнение со винтовыми клеммами |
Назначение и особенности
Модуль предназначен для применения в медицинской технике, включая переносные медицинские устройства, мобильные клинические рабочие станции, медицинские мониторы и диагностическое оборудование. Конструкция ориентирована на компактные размеры, низкие потери холостого хода, высокий КПД и соответствие требованиям медицинской электробезопасности.
Основные свойства
- Компактное исполнение 87 × 52 × 33,5 мм для варианта со винтовыми клеммами.
- Медицинский класс безопасности с уровнем изоляции 2 x MOPP.
- Очень низкое потребление без нагрузки: менее 0,1 Вт.
- Низкий ток утечки.
- Высокая эффективность, типично до 92% для варианта 48 В.
- Широкий диапазон рабочей температуры.
- Поддержка работы без минимальной нагрузки.
- Защиты от перегрузки, перенапряжения и перегрева.
- Соответствие требованиям по электромагнитной совместимости класса B без дополнительных компонентов.
- Изоляция класса II.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские приборы и оборудование для обследования.
Общая характеристика
MPM-65-48ST представляет собой высокоплотный малогабаритный AC/DC модуль питания медицинского назначения. Для серии характерны работа в сети 80–264 В переменного тока, низкое потребление в режиме холостого хода, высокий КПД, двойная изоляция, низкий уровень вибрационного шума по конструкции, а также наличие встроенных защит и медицинской изоляции. Вариант ST выполнен со винтовыми клеммами.
Выходные параметры
| Параметр | Значение для MPM-65-48ST |
| Номинальное выходное напряжение | 48 В |
| Выходной ток, конвекция | 1,36 А |
| Пиковый ток 10 с | 1,49 А |
| Номинальная мощность, конвекция | 65,3 Вт |
| Пиковая мощность 10 с | 71,5 Вт |
| Пульсации и шум | 240 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока; 113–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Потребляемый ток при 115 В переменного тока | 1,5 А |
| Потребляемый ток при 230 В переменного тока | 1,0 А |
| Пусковой ток, холодный старт | 30 А при 115 В переменного тока; 65 А при 230 В переменного тока |
| КПД, тип. | 92% |
Динамические и временные характеристики
| Параметр | Значение |
| Время установки, нарастания | 1000 мс, 30 мс / 230 В переменного тока; 1000 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс / 230 В переменного тока; 12 мс / 115 В переменного тока при полной нагрузке |
| Частота преобразования | 70 кГц |
Защиты
| Функция защиты | Описание |
| Перегрузка | 115–135% от номинальной выходной мощности; режим защиты с прерывистым запуском, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 50,4–64,8 В; отключение выходного напряжения с последующим повторным запуском для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным запуском для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -30 до +80 °C |
| Рабочая температура, примечание | См. кривую снижения нагрузки |
| Температура хранения | от -40 до +85 °C |
| Относительная влажность | 20–90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Высота эксплуатации | 4000 м / OVC II |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Уровень / стандарт |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Колебание напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4: 15 кВ воздух; 8 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц–2,7 ГГц); таблица 9: 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3: 1 кВ / линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3: 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Стандарты иммунитета | BS EN/EN55035, BS EN/EN60601-1-2 |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Проектирование по запросу | BS EN/EN60335-1 |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | <100 мкА при 264 В AC |
| Класс изоляции | Класс II |
Механические параметры
| Параметр | Значение |
| Габариты корпуса | 109 × 52 × 33,5 мм |
| Тип исполнения | Винтовые клеммы |
| Масса изделия | 0,216 кг |
| Упаковка | 50 шт.; 11,8 кг; 0,56 CUFT |
| Температура пайки | Пайка волной: 265 °C, 5 с (макс.); ручная пайка: 390 °C, 3 с (макс.) |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 5087,8 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 563,4 тыс. ч, минимум |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Режим нагрузки по времени 10 с: максимальная мощность должна ограничиваться указанным значением; средняя выходная мощность не должна превышать номинальную. |
| 3 | Пульсации и шум измерены на полосе 20 МГц с использованием витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно. |
| 4 | Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Может потребоваться снижение выходной мощности при пониженном входном напряжении. См. кривую снижения нагрузки для подробностей. |
| 6 | Ток прикосновения измерялся от первичного входа к выходу постоянного тока. |
| 7 | При высоте выше 2000 м для безвентиляторных моделей и выше 2000 м для моделей с вентилятором требуется дополнительное снижение температуры окружающей среды. |
| 8 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное оборудование должно подтверждать соответствие директивам ЭМС. |
