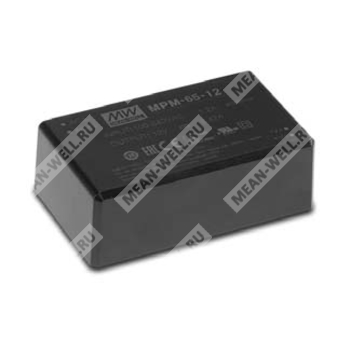

MPM-65-5 - компактный медицинский AC/DC модуль питания 65 Вт для встраиваемой аппаратуры.
MPM-65-5 — это высоконадежный малогабаритный AC/DC источник питания для печатного монтажа, предназначенный для медицинской и связанной с ней аппаратуры. Модуль рассчитан на питание от сети переменного тока широкого диапазона, обеспечивает одно выходное напряжение 5 В и ориентирован на применение в устройствах, где требуются высокая эффективность, малый ток утечки, класс изоляции II и соответствие требованиям медицинской безопасности.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPM | Серия медицинских источников питания Mean Well |
| 65 | Номинальная мощность 65 Вт |
| 5 | Выходное напряжение 5 В |
Назначение
Источник питания предназначен для портативных медицинских устройств, мобильных клинических рабочих станций, медицинских компьютерных мониторов и измерительной медицинской аппаратуры.
Особенности
- Компактный корпусный модуль с высокой удельной мощностью.
- Низкое собственное потребление без нагрузки: менее 0,1 Вт.
- Очень малый ток утечки, пригодный для медицинского применения.
- Широкий диапазон рабочих температур: от -30 до +80 °C.
- Соответствие классу помехоподавления B без дополнительных компонентов.
- Класс изоляции II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Не требуется минимальная нагрузка.
- Работа на высоте до 4000 м.
- Пиковая мощность до 71 Вт в течение 10 с.
Описание
MPM-65-5 представляет собой источник питания медицинского класса высокой плотности и малых габаритов. Устройство обеспечивает работу от сети переменного тока 80–264 В и относится к классу устройств с двойной изоляцией без защитного заземления. По данным документа, модуль имеет высокий КПД, достигающий 86,5% для версии 5 В, низкое потребление холостого хода и соответствует требованиям по электромагнитной совместимости и медицинской безопасности. Конструктивно серия включает варианты для печатного монтажа и с винтовыми клеммами.
Расшифровка основных параметров
| Параметр | Значение |
| Серия | MPM-65 |
| Выходное напряжение | 5 В |
| Номинальная мощность | 65 Вт |
| Тип изделия | AC/DC источник питания медицинского класса |
| Исполнение | Для печатного монтажа |
Выход
| Параметр | MPM-65-5 |
| Выходное напряжение | 5 В |
| Номинальный ток | 11 А |
| Пиковый ток (10 с) | 11 А |
| Номинальная мощность | 50 Вт |
| Пиковая мощность (10 с) | 55 Вт |
| Пульсации и шум | 80 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 264 В переменного тока, 113 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток при 115 В AC | 1,5 А |
| Потребляемый ток при 230 В AC | 1 А |
| Пусковой ток | 30 А при 115 В AC; 65 А при 230 В AC |
| КПД | 86,5% |
| Время установки, нарастания | 1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 12 мс / 115 В AC при полной нагрузке |
| Потребление без нагрузки | менее 0,1 Вт |
| Ток утечки | менее 100 мкА / 264 В AC |
Защиты
| Защита | Параметры |
| Перегрузка | 115% ~ 135% от номинальной выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,3 ~ 7,2 В; тип защиты: отключение выходного напряжения с последующим повторным запуском |
| Перегрев | Тип защиты: отключение выходного напряжения с последующим повторным запуском |
| Короткое замыкание | Тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -30 ~ +80 °C |
| Температура хранения | -40 ~ +85 °C |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Рабочая высота | 4000 м / OVC II |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2xMOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Иммунитет к электростатическому разряду | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Иммунитет к радиочастотному полю | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 3, 1 кВ между линиями |
| Проведённая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Стандарты ЭМС-иммунитета | BS EN/EN55035, BS EN/EN60601-1-2 |
| Ток прикосновения | менее 100 мкА / 264 В AC |
Надежность, механика и упаковка
| Параметр | Значение |
| MTBF | 5087,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 563,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты, исполнение для печатного монтажа | 87 × 52 × 29,5 мм (Д × Ш × В) |
| Габариты, исполнение с винтовыми клеммами | 109 × 52 × 33,5 мм (Д × Ш × В) |
| Масса, исполнение для печатного монтажа | 0,191 кг |
| Масса, исполнение с винтовыми клеммами | 0,216 кг |
| Упаковка, исполнение для печатного монтажа | 60 шт. / 12,5 кг / 0,94 куб. фута |
| Упаковка, исполнение с винтовыми клеммами | 50 шт. / 11,8 кг / 0,56 куб. фута |
Конструктивное исполнение
Серия включает два варианта монтажа: печатный монтаж и исполнение с винтовыми клеммами. Для MPM-65-5 в обозначении без суффикса ST соответствует вариант для печатного монтажа.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допустимая погрешность по выходному напряжению включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 0,1 мкФ и 47 мкФ параллельно подключённых конденсаторов.
- Для корректной работы источник не требует минимальной нагрузки.
- При эксплуатации на высоте выше 2000 м для безвентиляторных моделей и выше 1000 м для моделей с вентилятором требуется учитывать температурное снижение параметров; для этой серии указана высота до 4000 м.
- Выходная мощность и температура окружающей среды должны оцениваться совместно по кривым снижения характеристик.
