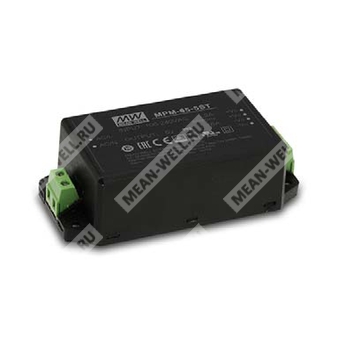

MPM-65-5ST
MPM-65-5ST — AC/DC медицинский источник питания 65 Вт с выходом 5 В и винтовыми клеммами.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPM | Серия медицинских AC/DC модулей Mean Well MPM |
| 65 | Номинальная мощность 65 Вт |
| 5 | Выходное напряжение 5 В |
| ST | Исполнение со винтовыми клеммами |
Краткое описание
MPM-65-5ST — компактный высоконадежный AC/DC модуль питания медицинского назначения для встраивания в аппаратуру, обеспечивающий выход 5 В при мощности до 65 Вт. Изделие рассчитано на работу от сети переменного тока широкого диапазона, имеет низкое потребление без нагрузки, высокую эффективность и соответствует требованиям по электробезопасности и ЭМС для медицинского применения.
Особенности
- Компактное исполнение 3.43" × 2.05".
- Вариант монтажа на печатную плату или версия со винтовыми клеммами.
- Медицинское одобрение по уровню изоляции 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения типа BF при соответствующем рассмотрении системы.
- Потребление без нагрузки менее 0.1 Вт.
- Очень малый ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +80 °C.
- ЭМС класса B без дополнительных компонентов.
- Класс изоляции II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Не требуется минимальная нагрузка.
- Работа на высоте до 4000 м.
- Пиковая мощность 71 Вт в течение 10 с.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские приборы для обследования.
Описание
MPM-65 — это медицинский AC/DC источник питания высокой плотности и малых размеров (87 × 52 × 29.5 мм), предназначенный для монтажа на печатную плату. Серия рассчитана на питание от сети 80 ~ 264 В AC и обеспечивает низкое потребление без нагрузки менее 0.1 Вт. Применена схема с высокой эффективностью, достигающей до 93%, двойная изоляция класса II без заземляющего вывода, улучшенные показатели по виброустойчивости и высокие характеристики по ЭМС. Конструкция соответствует требованиям IEC/BS EN/EN60601-1 и ANSI/AAMI ES60601-1, имеет уровень 2 × MOPP и малый ток утечки менее 100 мкА. Источник подходит для медицинской аппаратуры, включая оборудование типа BF, а также для смежных устройств, где требуются компактность, надежность и медицинская электробезопасность.
Параметры по основным группам
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Пиковый ток, 10 с | 11 А |
| Номинальный ток при конвекции | 11 А |
| Номинальная мощность при конвекции | 50 Вт |
| Пиковая мощность, 10 с | 55 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Настройка, время нарастания | 1000 мс, 30 мс / 230 В AC |
| Время удержания | 50 мс / 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 264 В AC / 113 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 1.5 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток, холодный старт | 30 А / 115 В AC; 65 А / 230 В AC |
| Типовое КПД | 86.5% |
| Ток утечки | <100 мкА / 264 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 115% ~ 135% от номинальной выходной мощности; режим Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5.3 ~ 7.2 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Защита реализована, восстановление автоматическое после устранения аварии |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -30 ~ +80 °C |
| Температура хранения | -40 ~ +85 °C |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | Параметр B: 10 ~ 500 Гц, 10 мин/цикл, 60 мин; по осям X, Y, Z Параметр ST: 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин; по осям X, Y, Z |
| Высота эксплуатации | 4000 м / OVC II |
Требования по безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Изоляция | Первичная цепь — вторичная цепь: 2 × MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55011 (CISPR11), класс B; BS EN/EN61000-3-2, класс A; BS EN/EN61000-3-3 |
| Иммунитет | BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиополе | Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ / линия-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Защита при провалах и прерываниях | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 5087.8 тыс. ч, Telcordia SR-332 (Bellcore); 563.4 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты исполнения на печатную плату | 87 × 52 × 29.5 мм (Д × Ш × В) |
| Габариты исполнения со винтовыми клеммами | 109 × 52 × 33.5 мм (Д × Ш × В) |
| Масса исполнения на печатную плату | 0.191 кг |
| Масса исполнения со винтовыми клеммами | 0.216 кг |
| Упаковка исполнения на печатную плату | 60 шт. / 12.5 кг / 0.94 куб. фута |
| Упаковка исполнения со винтовыми клеммами | 50 шт. / 11.8 кг / 0.56 куб. фута |
Примечания
| № | Текст |
| 1 | Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и 25 °C температуры окружающей среды. |
| 2 | Допустимая пиковая мощность составляет 10 секунд. Средняя выходная мощность не должна превышать номинальную мощность. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием провода с витой парой, оконечного 0.1 мкФ и 47 мкФ параллельно. |
| 4 | Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Может потребоваться снижение нагрузки при низком входном напряжении. Для деталей следует использовать кривую снижения мощности. |
| 6 | Ток прикосновения измерялся от первичной цепи к выходу. |
| 7 | Снижение мощности по температуре окружающей среды для моделей без вентилятора — до 3.5 °C/1000 м; для моделей с вентилятором — до 5 °C/1000 м при высоте выше 2000 м. |
| 8 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Окончательное изделие должно подтверждать соответствие директивам ЭМС. |
