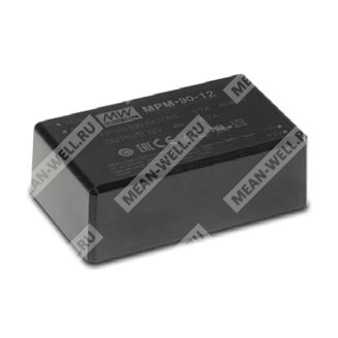

MPM-90-12 - 90-ваттный AC/DC медицинский модуль питания на 12 В для встраиваемых применений.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| MPM | Серия модулей питания медицинского назначения Mean Well |
| 90 | Номинальная мощность 90 Вт |
| 12 | Выходное напряжение 12 В |
Краткое назначение
MPM-90-12 предназначен для питания медицинской, клинической и другой чувствительной аппаратуры в составе встроенных устройств.
Описание
MPM-90-12 — это компактный AC/DC модуль питания медицинского класса серии MPM-90, рассчитанный на встраивание в оборудование. Изделие выполнено в исполнении для печатного монтажа и обеспечивает выходное напряжение 12 В при номинальной мощности 90 Вт. Модуль ориентирован на применение в медицинской технике, где требуются высокая надежность, низкий ток утечки, малая потребляемая мощность на холостом ходу, соответствие требованиям электробезопасности и электромагнитной совместимости.
По документу серия характеризуется эффективностью до 93%, универсальным входом 80–264 В AC или 113–370 В DC, малым уровнем помех и наличием защит от перегрузки, перенапряжения и перегрева. Для версии с выходом 12 В предусмотрен повышенный выходной ток и соответствующий запас по пиковым нагрузкам.
Особенности
- Компактное исполнение 3.43" × 2.05".
- Вариант для печатного монтажа или для винтовых клемм в зависимости от исполнения серии.
- Одобрение по требованиям медицинской безопасности: 2 x MOPP.
- Пригодность для оборудования типа BF при соответствующем системном рассмотрении.
- Нулевое или крайне низкое потребление на холостом ходу: менее 0.1 Вт.
- Очень низкий ток утечки.
- Высокая эффективность.
- Широкий диапазон рабочей температуры.
- Класс электромагнитных помех B без дополнительных компонентов.
- Класс изоляции II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Минимальная требуемая нагрузка отсутствует.
- Допустимая высота эксплуатации до 4000 м.
Области применения
- Портативная медицинская аппаратура.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные приборы.
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80 ~ 264 В AC / 113 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Пусковой ток, тип. | 30 А при 115 В AC; 65 А при 230 В AC |
| Потребляемый ток, тип. | 1.9 А при 115 В AC; 1.1 А при 230 В AC |
| Потребление без нагрузки | < 0.1 Вт |
| Эффективность, тип. | 92% |
| Напряжение удержания, тип. | 1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC при полной нагрузке |
Параметры выхода
| Параметр | Значение для MPM-90-12 |
|---|
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | 12.6 ~ 16.2 В |
| Номинальный ток | 6.7 А |
| Пиковый ток (10 с) | 7.37 А |
| Номинальная мощность | 80.4 Вт |
| Пиковая мощность (10 с) | 88.4 Вт |
| Пульсации и шум, макс. | 120 мВp-p |
| Допуск выходного напряжения | ±2.0% |
| Регулирование по линии | ±0.5% |
| Регулирование по нагрузке | ±1.0% |
Параметры защиты
| Защита | Параметры и действие |
|---|
| Перегрузка | 115% ~ 160% от номинальной выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 12.6 ~ 16.2 В; тип защиты: отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Тип защиты: отключение выходного напряжения, повторное включение для восстановления |
| Короткое замыкание | Тип защиты: короткое замыкание |
Параметры электробезопасности и изоляции
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; design refer to BS EN/EN60335-1 (by request) |
| Уровень изоляции | Primary-Secondary: 2xMOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 100 мкА / 264 В AC |
| Класс изоляции | II |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемая эмиссия | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Стандарты EMS | BS EN/EN55035, BS EN/EN60601-1-2 | --- |
| Класс ЭМС по эмиссии | --- | Класс B без дополнительных компонентов |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +80 °C, с учетом зависимости от кривой дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин.; по осям X, Y, Z |
| Высота эксплуатации | 4000 м / OVC II |
MTBF
| Показатель | Значение |
|---|
| MTBF | 4548.9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 570.5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры и конструктивное исполнение
| Исполнение | Размеры | Масса | Упаковка |
|---|
| Печатный монтаж | 87 × 52 × 29.5 мм (Д × Ш × В) | 0.197 кг | 60 шт. / 12.8 кг / 0.94 CUFT |
| Винтовые клеммы | 109 × 52 × 33.5 мм (Д × Ш × В) | 0.219 кг | 50 шт. / 12 кг / 0.56 CUFT |
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, не оговоренные особо, измеряются при 230 В AC входного напряжения, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | 33% рабочий цикл, максимальная длительность 30 секунд: средняя выходная мощность не должна превышать номинальную. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся конденсатором 0.1 мкФ и 47 мкФ. |
| 4 | Допуск включает настройку, регулирование по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. Для подробностей следует использовать кривую дерейтингa. |
| 6 | Ток утечки измеряется от первичного входа к выходу по постоянному току. |
| 7 | Температурная дерейтинговая характеристика: 3.5 °C / 1000 м для безвентиляторных моделей и 5 °C / 1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 8 | Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Окончательное изделие должно подтверждать соответствие директивам ЭМС. |
