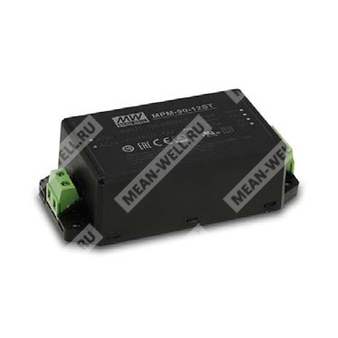

MPM-90-12ST
MPM-90-12ST - AC/DC модуль питания 12 В на 90 Вт для медицинского и промышленного оборудования в клеммном исполнении.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPM | Серия медицинских модулей питания Mean Well |
| 90 | Номинальная мощность 90 Вт |
| 12 | Выходное напряжение 12 В |
| ST | Клеммное исполнение, screw terminal style |
Краткое назначение
MPM-90-12ST представляет собой высоконадежный AC/DC модуль питания медицинского класса с выходом 12 В и клеммным подключением.
Назначение и область применения
Серия MPM-90 предназначена для применения в портативной медицинской аппаратуре, мобильных клинических рабочих станциях, медицинских компьютерных мониторах и измерительной аппаратуре. Модуль относится к источникам питания с высокой плотностью мощности, низким уровнем потребления без нагрузки и повышенными требованиями к электробезопасности и электромагнитной совместимости.
Описание
MPM-90-12ST — это AC/DC источник питания мощностью 90 Вт в компактном корпусе, выполненный в медицинском исполнении. Для данной модели характерны широкий диапазон входного напряжения 80–264 В AC, высокая эффективность, низкие пульсации и шум, двойная изоляция класса II, а также медицинский уровень изоляции 2xMOPP между первичной и вторичной цепями.
Исполнение ST означает клеммное подключение входа и выхода. Конструкция рассчитана на монтаж в составе конечного оборудования. Модуль поддерживает естественное охлаждение, имеет защиту от перегрузки, перенапряжения и перегрева, а также устойчивость к типовым промышленным и медицинским помехам.
Особенности
- Компактный корпус 3.43" × 2.05".
- Исполнение для монтажа на печатную плату или в виде модуля с винтовыми клеммами; для MPM-90-12ST применяется клеммное исполнение.
- Соответствие требованиям медицинской безопасности по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для оборудования типа BF при корректном учете системы применения.
- Потребление холостого хода менее 0.1 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочих температур: от −30 до +80 °C.
- Электромагнитная совместимость класса B без дополнительных компонентов.
- Класс изоляции II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Минимальная требуемая нагрузка отсутствует.
- Высота эксплуатации до 4000 м.
- Пиковая перегрузочная способность 100 Вт в течение 10 секунд.
Области применения
- Портативные медицинские приборы.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные и диагностические устройства.
Таблица параметров
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 6.7 А |
| Пиковый ток в течение 10 с | 7.37 А |
| Номинальная мощность | 80.4 Вт |
| Пиковая мощность в течение 10 с | 88.4 Вт |
| Допуск по выходному напряжению | ±2.0% |
| Стабилизация по линии | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Пульсации и шум | 120 мВп-п |
| Время установки и нарастания | 1000 мс, 30 мс / 230 В AC |
| Время удержания | 30 мс / 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовое | 92% |
| Входной ток типовой | 1.9 А / 115 В AC; 1.1 А / 230 В AC |
| Пусковой ток типовой | 30 А / 115 В AC; 65 А / 230 В AC, холодный старт |
| Потребление без нагрузки | <0.1 Вт |
| Ток утечки | <100 мкА / 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115–160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 12.6–16.2 В; отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от −30 до +80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от −40 до +85 °C |
| Температурный коэффициент | ±0.03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, 60 мин в сумме, по осям X, Y, Z; для варианта ST: 10–500 Гц, 5G, по 10 мин на цикл, 60 мин в сумме, по осям X, Y, Z |
| Высота эксплуатации | 4000 м / OVC II |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Уровень изоляции | Primary-Secondary: 2xMOPP |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-эмиссия | BS EN/EN55011 (CISPR11) класс B; BS EN/EN61000-3-2 класс A; BS EN/EN61000-3-3 |
| ЭМС-иммунитет | BS EN/EN60601-1-2; ESD, наведённые помехи, радиочастотное поле, EFT, импульсные перенапряжения, кондуктивная помехоустойчивость, магнитное поле, провалы и прерывания напряжения |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Провалы и прерывания напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Механические данные
| Параметр | Значение |
| Габариты корпуса | 109 × 52 × 33.5 мм |
| Исполнение | Клеммное |
| Тип монтажа | В составе оборудования, винтовые клеммы |
MTBF
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 4548.9 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 570.5 тыс. ч минимум при 25 °C |
Упаковка
| Параметр | Значение |
| Масса нетто | 0.219 кг |
| Количество в упаковке | 50 шт. |
| Масса упаковки | 12 кг |
| Объем упаковки | 0.56 CUFT |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Стабилизация по линии измеряется в пределах 20% от номинальной нагрузки.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, с параллельными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Может потребоваться снижение нагрузки при пониженных входных напряжениях. Следует использовать кривую дерейтингa для подробностей.
- Ток утечки измеряется от первичного входа к выходу DC.
- Температурный дерейтинг составляет 3.5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено как соответствующее директивам ЭМС.
