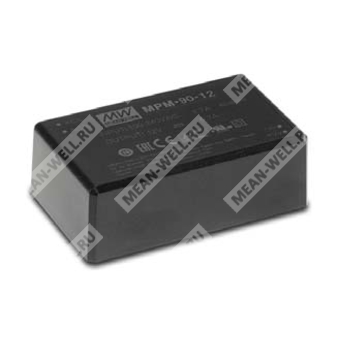

MPM-90-15
MPM-90-15 - медицинский AC-DC модуль питания 90 Вт с выходным напряжением 15 В для встраиваемых систем.
MPM-90-15 — высоконадежный компактный AC-DC источник питания в исполнении для монтажа на печатную плату или в варианте с винтовыми клеммами. Модуль предназначен для применения в медицинской и смежной аппаратуре, где требуются гальваническая развязка, низкий ток утечки, высокий КПД и работа в широком диапазоне сетевого питания.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MPM | Серия модулей питания Mean Well |
| 90 | Номинальная мощность 90 Вт |
| 15 | Выходное напряжение 15 В |
| Отсутствие суффикса ST | Исполнение для монтажа на печатную плату |
| Суффикс ST, если присутствует | Исполнение с винтовыми клеммами |
Краткое назначение
Источник предназначен для питания медицинских приборов, мобильных клинических рабочих мест, медицинских мониторов и измерительной аппаратуры.
Основные особенности
- Компактные габариты: 3,43 × 2,05 дюйма.
- Исполнение для монтажа на печатную плату и исполнение с винтовыми клеммами.
- Соответствие требованиям медицинской безопасности: 2 × MOPP.
- Очень низкое потребление без нагрузки: менее 0,1 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +80 °C.
- Совместимость по ЭМС: класс B без дополнительных компонентов.
- Класс изоляции II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Минимальная требуемая нагрузка отсутствует.
- Допустимая высота эксплуатации до 4000 м.
- Пиковая мощность 100 Вт в течение 10 секунд.
Области применения
- Портативная медицинская техника.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные и диагностические приборы.
Описание
MPM-90-15 относится к серии компактных высокоплотных AC/DC модулей медицинского класса мощностью 90 Вт. Для изделия характерны работа от сети переменного тока 80–264 В и от постоянного входа 113–370 В, высокий КПД, двойная изоляция, очень низкое потребление холостого хода и малый ток утечки. Модуль рассчитан на применение в оборудовании класса BF и в системах, где критичны электробезопасность, компактность и высокие показатели надежности.
Таблица параметров
Выход
| Номинальное выходное напряжение | 15 В |
| Диапазон регулировки напряжения | 12,6–20,3 В |
| Номинальный ток | 5,67 А |
| Пиковый ток в течение 10 секунд | 6,23 А |
| Номинальная мощность | 85,05 Вт |
| Пиковая мощность в течение 10 секунд | 93,5 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс при 115 В AC / 230 В AC на полной нагрузке |
| Время удержания | 10 мс при 115 В AC / 30 мс при 230 В AC на полной нагрузке |
Вход
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Входной ток | 1,1 А при 230 В AC; 1,9 А при 115 В AC |
| Пусковой ток | 30 А при 115 В AC; 65 А при 230 В AC, холодный старт |
| КПД | 92,5% |
| Потребление без нагрузки | Менее 0,1 Вт |
Защиты
| Перегрузка | 115–160% от номинальной выходной мощности; тип защиты — режим hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 15,8–20,3 В; тип защиты — отключение выходного напряжения с последующим повторным запуском |
| Перегрев | Тип защиты — отключение выходного напряжения с последующим повторным запуском |
| Короткое замыкание | Есть |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход | 4 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 × MOPP |
| Класс изоляции | II |
Эксплуатационные условия
| Рабочая температура | От -30 до +80 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Высота эксплуатации | 4000 м / OVC II |
Механические параметры
| Исполнение для монтажа на печатную плату | 87 × 52 × 29,5 мм |
| Исполнение с винтовыми клеммами | 109 × 52 × 33,5 мм |
| Масса исполнения для монтажа на печатную плату | 0,197 кг |
| Масса исполнения с винтовыми клеммами | 0,219 кг |
Надежность
| MTBF | 4548,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 570,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Упаковка
| Исполнение для монтажа на печатную плату | 60 шт. / 12,8 кг / 0,94 куб. фута |
| Исполнение с винтовыми клеммами | 50 шт. / 12 кг / 0,56 куб. фута |
ЭМС
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Электрические быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 3, 1 кВ между линиями |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Магнитное поле | Уровень 4, 30 А/м |
| Проводимая восприимчивость | Уровень 3, 10 В |
Примечания
1. Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Рабочий цикл не должен превышать 30 секунд. Средняя выходная мощность не должна превышать номинальную.
3. Пульсации и шум измеряются на полосе 20 МГц с помощью эквивалента «витая пара» и параллельного конденсатора 0,1 мкФ + 47 мкФ.
4. Допуск включает установку напряжения, стабилизацию по линии и по нагрузке.
5. Для снижения выходного напряжения может потребоваться малая входная нагрузка; для деталей следует проверять кривую дерейтингa.
6. Ток утечки измеряется от первичного входа к выходу постоянного тока.
7. При использовании вентиляторных исполнений допустимая температура окружающей среды уменьшается: 3,5 °C/1000 м без вентилятора и 5 °C/1000 м с вентилятором выше 2000 м.
8. Источник питания является компонентом, предназначенным для установки в конечное оборудование. Конечное изделие должно быть подтверждено как соответствующее требованиям ЭМС.
Сведения по монтажу
Исполнение для монтажа на печатную плату имеет выводы для AC/N, AC/L и выходные клеммы +Vo, -Vo. Исполнение с винтовыми клеммами предусматривает подключение входа AC/L и AC/N, а также выходов +V и -V. Геометрические размеры и шаги выводов приведены в механическом чертеже.
