MPM-90-15ST

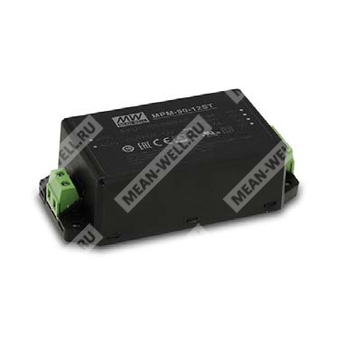

MPM-90-15ST - AC/DC модуль питания 90 Вт для медицинской аппаратуры с выходным напряжением 15 В и клеммным монтажом.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPM | Серия компактных модулей питания для медицинского применения |
| 90 | Номинальная мощность 90 Вт |
| 15 | Выходное напряжение 15 В |
| ST | Исполнение с винтовыми клеммами |
Краткое назначение
Модуль MPM-90-15ST предназначен для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 15 В для медицинских и смежных электронных систем.
Особенности
- Компактный корпус 3.43" × 2.05".
- Исполнение для монтажа на печатную плату или в варианте с винтовыми клеммами.
- Одобрение по медицинским стандартам безопасности: 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригоден для применения в оборудовании типа BF при соответствующем системном проектировании.
- Потребление холостого хода менее 0.1 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +80 °C.
- Совместимость по ЭМС: класс B без дополнительных компонентов.
- Класс изоляции II.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Не требуется минимальная нагрузка.
- Допустимая высота эксплуатации до 4000 м.
Применение
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные приборы.
Описание
MPM-90-15ST представляет собой высоконадежный компактный AC/DC модуль питания медицинского класса мощностью 90 Вт. Серия рассчитана на работу от универсальной сети 80...264 В AC и от источников 113...370 В DC. Для исполнения MPM-90-15ST характерно выходное напряжение 15 В и винтовое клеммное подключение. Конструкция ориентирована на применение в медицинской электронике, где важны низкий ток утечки, высокий уровень изоляции, соответствие требованиям EMC и компактные габариты.
В документе указано, что модуль обеспечивает высокую эффективность до 93%, имеет низкое энергопотребление в режиме отсутствия нагрузки и сохраняет работоспособность в широком диапазоне входного напряжения. При необходимости устройство может работать с естественным охлаждением, а также допускает установку в составе конечного оборудования, соответствующего требованиям медицинских стандартов и норм ЭМС.
Параметры
Выход
| Выходное напряжение | 15 В |
| Допуск выходного напряжения | ±2.0% |
| Линийная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Пульсации и шум | 150 мВ п-п |
| Номинальный ток | 5.67 А |
| Пиковый ток (10 с) | 6.23 А |
| Номинальная мощность | 85.05 Вт |
| Пиковая мощность (10 с) | 93.5 Вт |
| Время установки, время нарастания | 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 10 мс / 115 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 80...264 В AC, 113...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| КПД | 92.5% |
| Потребляемый ток | 1.9 А / 115 В AC, 1.1 А / 230 В AC |
| Пусковой ток | 30 А / 115 В AC, 65 А / 230 В AC, холодный старт |
| Потребление на холостом ходу | Менее 0.1 Вт |
Защита
| Перегрузка | 115%...160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15.8...20.3 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Эксплуатационные условия
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+80 °C |
| Температура хранения | -40...+85 °C |
| Температурный коэффициент | ±0.03%/°C (0...50 °C) |
| Высота эксплуатации | 4000 м / OVC II |
Надежность и механические воздействия
| MTBF | 4548.9 тыс. ч, Telcordia SR-332 (Bellcore); 570.5 тыс. ч, MIL-HDBK-217F (25 °C) |
| Вибрация | 10...500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z для исполнения Blank; 10...500 Гц, 5G, по 10 мин/цикл, 60 мин по осям X, Y, Z для исполнения ST |
| Температура пайки | Пайка волной: 265 °C, 5 с макс.; ручная пайка: 390 °C, 3 с макс. |
Безопасность и ЭМС
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Первичная - вторичная: 2 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Менее 100 мкА / 264 В AC |
| Эмиссия по ЭМС | Проводимые помехи: класс B; излучаемые помехи: класс B; гармонические составляющие: класс A |
| Иммунитет по ЭМС | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; RF поле: уровень 3, 10 В/м (80 МГц...2.7 ГГц), таблица 9, 9...28 В/м (385 МГц...5.78 ГГц); EFT: уровень 3, 2 кВ; Surge: уровень 3, 1 кВ линия-линия; Conducted susceptibility: уровень 3, 10 В; Magnetic field: уровень 4, 30 А/м; Voltage dip/interruption: >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Габариты и масса
| Исполнение для монтажа на плату | 87 × 52 × 29.5 мм |
| Исполнение с винтовыми клеммами | 109 × 52 × 33.5 мм |
| Масса | 0.197 кг для исполнения на плату; 0.219 кг для исполнения ST |
Упаковка
| Исполнение для монтажа на плату | 60 шт. / 12.8 кг / 0.94 CUFT |
| Исполнение с винтовыми клеммами | 50 шт. / 12 кг / 0.56 CUFT |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальный период включения-выключения источника питания в режиме циклической работы должен составлять 30 секунд. Средняя нагрузка не должна превышать номинальную мощность.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Дерейтинг может потребоваться при низком входном напряжении. Для более подробной информации следует использовать кривую дерейтинга.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- При использовании вентиляторных моделей температура окружающей среды должна быть снижена на 3.5 °C на каждые 1000 м высоты при эксплуатации выше 2000 м.
- Источник питания является компонентом, подлежащим установке в конечное оборудование. Конечное изделие должно подтверждать соответствие требованиям ЭМС.
Топология и конструктив
Внутренняя структура включает EMI-фильтр, выпрямители и фильтр, узел силовой коммутации, трансформаторную развязку, выходные выпрямители и фильтр, схему PWM-управления, цепь контроля и узлы защиты O.L.P. и O.V.P.
