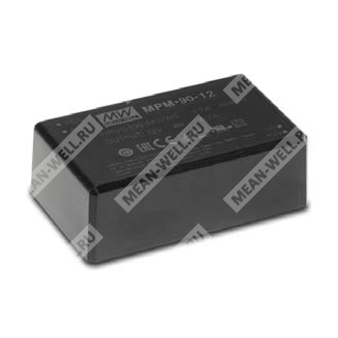

MPM-90-24 - медицинский AC/DC модуль питания 24 В мощностью 90 Вт для печатного монтажа с низким током утечки и высокой надежностью.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPM | Серия медицинских источников питания Mean Well |
| 90 | Номинальная мощность 90 Вт |
| 24 | Выходное напряжение 24 В |
Краткое описание
MPM-90-24 представляет собой компактный AC/DC источник питания медицинского класса для встраиваемого применения, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В. Модуль ориентирован на использование в медицинском и смежном промышленном оборудовании, где критичны низкий ток утечки, высокая электрическая прочность изоляции, низкое потребление без нагрузки и соответствие требованиям EMC.
Особенности
- Компактное исполнение 3.43" × 2.05".
- Варианты монтажа: на печатную плату и винтовые клеммы.
- Соответствие медицинским требованиям безопасности по уровню 2 × MOPP.
- Низкое потребление без нагрузки: менее 0.1 Вт.
- Экстремально низкий ток утечки.
- Широкий диапазон рабочей температуры: от -30 до +80 °C.
- Соответствие классу ЭМС B без дополнительных компонентов.
- Класс изоляции II.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Минимальная требуемая нагрузка отсутствует.
- Рабочая высота применения до 4000 м.
- Пиковая нагрузка 100 Вт в течение 10 с.
- Предусмотрена 3-летняя гарантия.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
Описание
MPM-90-24 относится к серии MPM-90 и представляет собой высокоплотный малогабаритный AC/DC модуль питания медицинского назначения мощностью 90 Вт. Корпусные габариты 87 × 52 × 29.5 мм обеспечивают удобство встраивания в компактные устройства. Модуль рассчитан на работу от сети 80–264 В переменного тока или 113–370 В постоянного тока, имеет высокий КПД, низкое собственное потребление и отвечает требованиям по электробезопасности, электромагнитной совместимости и изоляции, предъявляемым к оборудованию класса медицинского применения.
Для изделия характерны высокая устойчивость к помехам, малая величина тока утечки, изоляция класса II и применение в системах, где требуется безопасное питание цепей пациента и вспомогательной электроники. Конструктивно доступны две модификации: для печатного монтажа и для монтажа на винтовые клеммы, что облегчает интеграцию в различные типы аппаратуры.
Таблица расшифровки и основных параметров по партномеру
| Параметр | Значение |
| Серия | MPM-90 |
| Выходное напряжение | 24 В |
| Номинальная мощность серии | 90 Вт |
| Исполнение | Стандартное исполнение для печатного монтажа |
Электрические параметры
| Параметр | Значение для MPM-90-24 |
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки выходного напряжения | 25.2 ~ 32.4 В |
| Выходной ток, номинальный | 4.13 А |
| Выходной ток, режим конвекции | 3.75 А |
| Пиковый выходной ток в течение 10 с | 4.13 А |
| Номинальная выходная мощность, режим конвекции | 90 Вт |
| Номинальная выходная мощность, пиковый режим 10 с | 99 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Стабилизация по сети | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время установки и нарастания | 1000 мс, 30 мс / 230 В AC; 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 30 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 264 В AC; 113 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 1.9 А / 115 В AC; 1.1 А / 230 В AC |
| Пусковой ток | 30 А / 115 В AC; 65 А / 230 В AC, холодный старт |
| КПД, типовое значение | 93% |
| Потребление без нагрузки | Менее 0.1 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115% ~ 160% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 25.2 ~ 32.4 В; тип защиты — отключение выходного напряжения, повторный запуск для восстановления |
| Перегрев | Тип защиты — отключение выходного напряжения, повторный запуск для восстановления |
| Короткое замыкание | Защита предусмотрена |
Изоляция и электробезопасность
| Параметр | Значение |
| Электрическая прочность | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 × MOPP |
| Класс изоляции | Класс II |
| Ток утечки | Менее 100 мкА при 264 В AC |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -30 ~ +80 °C |
| Температура хранения | -40 ~ +85 °C |
| Температурный коэффициент | ±0.03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 4000 м / OVC II |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимая устойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Устойчивость к помехам | BS EN/EN55035, BS EN/EN60601-1-2 | Соответствует |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 4548.9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 570.5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты исполнения для печатного монтажа | 87 × 52 × 29.5 мм (Д × Ш × В) |
| Габариты исполнения с винтовыми клеммами | 109 × 52 × 33.5 мм (Д × Ш × В) |
| Масса исполнения для печатного монтажа | 0.197 кг |
| Упаковка исполнения для печатного монтажа | 60 шт. / 12.8 кг / 0.94 CUFT |
| Масса исполнения с винтовыми клеммами | 0.219 кг |
| Упаковка исполнения с винтовыми клеммами | 50 шт. / 12 кг / 0.56 CUFT |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, зашунтированной параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает начальную установку, стабилизацию по сети и по нагрузке.
- Может потребоваться понижение выходной мощности при низком входном напряжении. Требуется проверять кривую снижения мощности для деталей.
- Ток утечки измеряется от первичного входа к выходу DC.
- Прибавка температуры окружающей среды составляет 3.5 °C / 1000 м без вентилятора и 5 °C / 1000 м с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Конечное оборудование должно подтверждать соответствие требованиям ЭМС.
- Для обеспечения требуемых испытаний ЭМС следует обращаться к методике испытаний компонентов источников питания.
