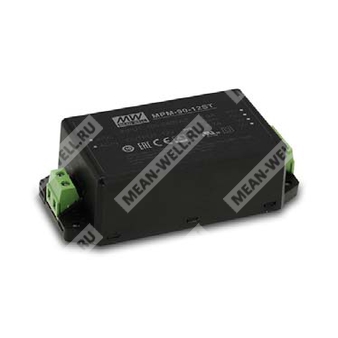

MPM-90-24ST - медицинский AC-DC модуль питания на 90 Вт с выходом 24 В и винтовыми клеммами.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MPM | Серия модулей питания Mean Well MPM |
| 90 | Номинальная мощность 90 Вт |
| 24 | Выходное напряжение 24 В |
| ST | Исполнение с винтовыми клеммами |
Назначение
MPM-90-24ST представляет собой высоконадёжный компактный AC-DC источник питания медицинского класса для встраиваемого применения в портативной и стационарной аппаратуре, где требуются малые габариты, низкий ток утечки, высокая эффективность и изоляция уровня 2xMOPP.
Особенности
- Компактный модуль питания медицинского назначения.
- Номинальная мощность: 90 Вт.
- Выход 24 В постоянного тока.
- Исполнение MPM-90-24ST: винтовые клеммы для подключения.
- Очень низкое энергопотребление без нагрузки: менее 0,1 Вт.
- Высокая эффективность: типовое значение 93%.
- Изоляция класса II.
- Медицинская изоляция: первичная-вторичная 2xMOPP.
- Низкий ток утечки: менее 100 мкА при 264 В AC.
- Соответствие требованиям EMI Class B без дополнительных компонентов.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Естественное охлаждение.
- Работа на высоте до 4000 м.
- Корпусное исполнение для монтажа на печатную плату или через винтовые клеммы, в зависимости от модификации.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы и приборы.
- Медицинское диагностическое и измерительное оборудование.
- Применения, где требуется BF-система при соответствующем системном проектировании.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Выходной ток, длительный | 3,75 А |
| Выходной ток, пиковый в течение 10 с | 4,13 А |
| Номинальная мощность, длительная | 90 Вт |
| Номинальная мощность, пиковая в течение 10 с | 99 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC, 113–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток, типовой | 1,9 А при 115 В AC; 1,1 А при 230 В AC |
| Пусковой ток, типовой | 30 А при 115 В AC; 65 А при 230 В AC, холодный старт |
| КПД, типовой | 93% |
| Время установления и нарастания | 1000 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 10 мс при 115 В AC; 30 мс при 230 В AC, при полной нагрузке |
Защиты
| Защита | Параметры |
| Перегрузка | 115–160% от номинальной выходной мощности |
| Перегрузка, алгоритм работы | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 25,2–32,4 В |
| Перегрев | Выключение выходного напряжения с последующим повторным запуском |
| Короткое замыкание | Выключение выходного напряжения с последующим повторным запуском |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | -30…+80 °C |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | 4000 м / OVC II |
| Монтажное исполнение | Винтовые клеммы |
| Габариты | 109 × 52 × 33,5 мм |
| Масса | 0,219 кг |
| Упаковка | 50 шт.; 12 кг; 0,56 CUFT |
Надёжность
| Параметр | Значение |
| MTBF | 4548,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 570,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Изоляционный уровень | Первичная-вторичная: 2xMOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Менее 100 мкА при 264 В AC |
ЭМС — излучение
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы напряжения и прерывания | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Примечания
- Все параметры, специально не оговорённые иначе, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 0,1 мкФ и 47 мкФ параллельного конденсатора, подключённого к витой паре длиной 12 дюймов, терминатор — resistor termination.
- Допуск включает уставку, нестабильность по линии и по нагрузке.
- Может потребоваться снижение нагрузки при пониженном входном напряжении. Для детальной зависимости следует использовать кривую снижения нагрузки.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Температура окружающей среды 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м (6500 ft).
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Конечное оборудование должно быть подтверждено на соответствие директивам ЭМС.
- Для испытаний ЭМС компонентов следует ориентироваться на соответствующее тестирование конечного изделия.
Конструктивные данные
| Исполнение | Габариты | Масса | Упаковка |
| Винтовые клеммы | 109 × 52 × 33,5 мм | 0,219 кг | 50 шт.; 12 кг; 0,56 CUFT |
