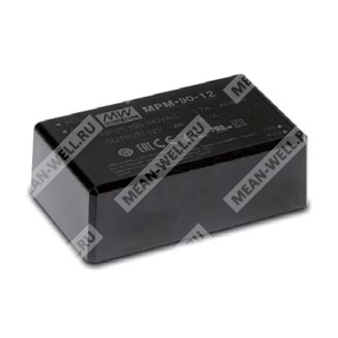

MPM-90-48ST - 90-ваттный AC/DC модуль питания медицинского назначения с выходом 48 В и винтовыми клеммами.
Расшифровка партномера MPM-90-48ST
| Обозначение | Расшифровка |
| MPM | Серия медицинских AC/DC модулей питания Mean Well |
| 90 | Номинальная мощность 90 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| ST | Исполнение со винтовыми клеммами |
MPM-90-48ST представляет собой высоконадежный компактный медицинский AC/DC модуль питания мощностью 90 Вт для монтажа в составе оборудования. Устройство предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное выходное напряжение 48 В при низком потреблении холостого хода, высокой эффективности и пониженном токе утечки. Модуль выполнен в изолированном исполнении класса II, соответствует требованиям для медицинского применения и рассчитан на работу в широком диапазоне входных напряжений и температур.
Особенности
- Компактные габариты 3.43" × 2.05".
- Исполнение для монтажа на печатную плату, в корпусе или со винтовыми клеммами.
- Одобрение для медицинского применения: 2 × MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения типа BF при соответствующей системной оценке.
- Потребление без нагрузки менее 0.1 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочей температуры от -30 до +80 °C.
- Класс электромагнитной совместимости B без дополнительных компонентов.
- Класс изоляции II.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Минимальная требуемая нагрузка отсутствует.
- Работа на высоте до 4000 м.
- Пиковая мощность 100 Вт в течение 10 с.
- Трехлетняя гарантия.
Назначение
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные приборы.
Выходные параметры
| Параметр | Значение | Примечание |
| Выходное напряжение | 48 В | Модель MPM-90-48ST |
| Пиковая мощность | 99.2 Вт | 10 с |
| Номинальная мощность | 90.2 Вт | При конвекционном охлаждении |
| Номинальный ток | 1.88 А | При конвекционном охлаждении |
| Пиковый ток | 2.07 А | 10 с |
| Допуск по выходному напряжению | ±2.0% | |
| Стабилизация по линии | ±0.5% | |
| Стабилизация по нагрузке | ±0.5% | |
| Пульсации и шум | 240 мВп-п | Максимум |
| Время установки, нарастания | 1000 мс, 30 мс / 230 В AC | При полной нагрузке |
| Время удержания | 30 мс / 230 В AC | Типовое значение |
Входные параметры
| Параметр | Значение | Примечание |
| Диапазон входного напряжения | 80 ~ 264 В AC / 113 ~ 370 В DC | |
| Диапазон частоты сети | 47 ~ 63 Гц | |
| КПД | 93% | Типовое значение |
| Входной ток | 1.1 А / 230 В AC | Типовое значение |
| Входной ток | 1.9 А / 115 В AC | Типовое значение |
| Пусковой ток | 65 А / 230 В AC | Холодный старт |
| Пусковой ток | 30 А / 115 В AC | Холодный старт |
| Потребление без нагрузки | < 0.1 Вт | |
| Ток утечки | < 100 мкА / 264 В AC | |
Защита
| Параметр | Уровень срабатывания | Режим работы |
| Перегрузка | 115% ~ 160% от номинальной выходной мощности | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 50.4 ~ 64.8 В | Отключение выходного напряжения с последующим повторным включением |
| Перегрев | Не указан | Отключение выходного напряжения с последующим повторным включением |
| Короткое замыкание | Не указано | Защита предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение | Примечание |
| Рабочая температура | -30 ~ +80 °C | С учетом дерейтирования |
| Рабочая влажность | 20 ~ 90% RH | Без конденсации |
| Температура хранения | -40 ~ +85 °C | |
| Температурный коэффициент | ±0.03% / °C | 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G | 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | 4000 м / OVC II | |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 × MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / класс |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | |
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2.7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5.78 ГГц) |
| Переходные импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ между линиями |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы, прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 4548.9 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 570.5 тыс. ч, минимум |
Габариты и конструктивное исполнение
| Параметр | Значение |
| Исполнение | Со винтовыми клеммами |
| Размеры | 109 × 52 × 33.5 мм |
| Масса | 0.219 кг |
| Упаковка | 50 шт./12 кг/0.56 CUFT |
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Допуск по нагрузке измеряется каждые 30 секунд после прогрева в течение 1 минуты и не должен превышать номинальную мощность.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной с параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает стабилизацию по линии, стабилизацию по нагрузке и полную стабилизацию.
- Может потребоваться понижение выходной мощности. См. кривую дерейтирования для подробностей.
- Ток утечки измеряется от первичного входа к выходу DC.
- Температурное дерейтирование: 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как компонент для установки в конечное оборудование. Конечное изделие должно быть подтверждено на соответствие EMC-директивам.
- Для испытаний EMC следует руководствоваться документом по испытаниям компонентов источников питания.
Описание конструкции и работы
Модуль MPM-90-48ST построен по схеме сетевого AC/DC преобразователя с EMI-фильтром, выпрямителем, каскадом коммутации мощности, вторичным выпрямлением и фильтрацией. Управление осуществляется PWM-контроллером с цепями контроля перегрузки и перенапряжения. Рабочая частота преобразования составляет 70 кГц. Наличие оптронной развязки в цепях обратной связи обеспечивает гальваническую развязку и стабилизацию выходного напряжения. Предусмотрена работа в широком диапазоне входных напряжений без обязательной минимальной нагрузки.
Монтаж и исполнение
Для версии ST применяется корпус с винтовыми клеммами. Конструктивно изделие допускает монтаж в составе аппаратуры на штатных поверхностях, а также использование как законченного модуля питания. Размеры и расположение клемм должны учитываться при разработке печатной платы и компоновке оборудования.
