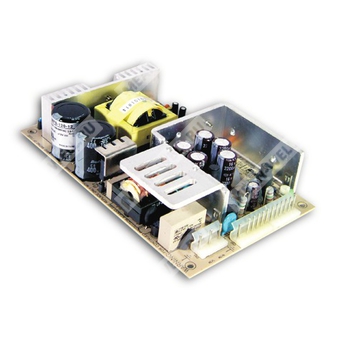

MPS-120-12 - одновыходной медицинский AC/DC источник питания 120 Вт на 12 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| MPS | Серия медицинских источников питания Mean Well |
| 120 | Номинальная мощность 120 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
Источник питания MPS-120-12 предназначен для преобразования универсального переменного сетевого напряжения в стабилизированное постоянное напряжение 12 В. Изделие относится к медицинской серии, поддерживает полный диапазон входного напряжения, имеет низкий ток утечки и встроенные защиты от короткого замыкания, перегрузки и перенапряжения. Конструкция рассчитана на установку в составе конечного оборудования.
Особенности
- Универсальный диапазон входного напряжения.
- Низкий ток утечки.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Сигнал Power Good / Power Fail является опциональным.
- Фиксированная частота переключения 45 кГц.
- Полная нагрузка с прогревом на заводе-изготовителе.
- Предназначен для медицинского применения, одобрен по UL60601-1.
Группа параметров: вход
| Диапазон входного переменного напряжения | 90–264 В AC |
| Диапазон входной частоты | 47–440 Гц |
| Диапазон входного постоянного напряжения | 127–370 В DC |
| Максимальный входной ток | 2,9 А при 115 В AC, 60 Гц и полной нагрузке |
| Максимальный входной ток | 1,7 А при 230 В AC, 60 Гц и полной нагрузке |
| Пусковой ток | Менее 22 А при 115 В AC |
| Пусковой ток | Менее 45 А при 230 В AC |
| Ограничение пускового тока | Внутренние термисторы |
| Ток утечки | Менее 180 мкА при 264 В AC |
Группа параметров: выход
| Номинальное выходное напряжение | 12 В DC |
| Допуск выходного напряжения | ±2,0% |
| Диапазон регулировки выходного напряжения | От -5% до +10% от номинала |
| Номинальный выходной ток | 10 А |
| Максимальная нагрузка с вентилятором 25 CFM | 11 А |
| Максимальная конвекционная нагрузка | 8,8 А |
| Пиковая нагрузка | Не указана отдельно для этой модификации в таблице |
| Пульсации и шум | 100 мВ п-п |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±2,0% |
| КПД | 77% |
Группа параметров: защиты
| Защита от перегрузки | Импульсного типа, с автоматическим восстановлением после устранения неисправности |
| Порог срабатывания защиты от перегрузки | 110–150% от номинальной нагрузки |
| Защита от перегрузки | Для серии MPS-120 порог составляет 120–160% от номинальной нагрузки |
| Защита от перенапряжения | 115–135% от номинального выходного напряжения |
| Отключение при срабатывании защиты от перенапряжения | Да |
| Регулируемый выход | Только канал 1 |
Группа параметров: сигнализация
| Сигнал Power Good / Power Fail | Опционально |
| Уровень сигнала при исправном состоянии | TTL high |
| Уровень сигнала при отказе | TTL low |
| Уровень сигнала | +5 В TTL |
| Условие формирования сигнала | При достижении выходным напряжением 90% от номинального значения |
| Задержка выдачи сигнала | 10–500 мс |
| Выключение сигнала | Не менее чем за 1 мс до падения выходного напряжения ниже 90% от номинала |
Группа параметров: режимы времени
| Время установки, время нарастания | 1200 мс, 50 мс при 115 В AC и полной нагрузке |
| Время установки, время нарастания | 500 мс, 20 мс при 230 В AC и полной нагрузке |
| Время удержания | 14 мс при 115 В AC и полной нагрузке |
| Время удержания | 80 мс при 230 В AC и полной нагрузке |
Группа параметров: условия эксплуатации
| Рабочая температура | От -20 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Влажность хранения | 10–90% RH |
| Температурный коэффициент | 0,04%/°C по всем выходам при полной нагрузке в диапазоне 0–50 °C |
Группа параметров: надежность, размеры, упаковка
| MTBF | 262 100 часов минимум при полной нагрузке и 25 °C температуры окружающей среды, расчет по MIL-HDBK-217F |
| Габариты | 177,8 × 107,95 × 35,5 мм |
| Габариты | 7 × 4,25 × 1,4 дюйма |
| Масса | 0,55 кг |
| Упаковка | 24 шт. / 14,5 кг / 0,99 CUFT |
Группа параметров: изоляция и электрическая прочность
| Испытательное напряжение между входом и выходом | 4000 В AC |
| Испытательное напряжение между входом и PE | 1500 В AC |
| Испытательное напряжение между выходом и PE | 500 В AC |
| Сопротивление изоляции | Более 100 МОм для пар вход-выход, вход-PE, выход-PE при испытательном напряжении 500 В DC |
Группа параметров: электромагнитная совместимость
| Эмиссия | EN55011, класс B; EN55022, класс B; EN61000-3-2; EN61000-3-3 |
| Помехоустойчивость | EN60601-1-2 и связанные нормы |
| Электростатический разряд, воздух | Уровень 3, 8 кВ |
| Электростатический разряд, контакт | Уровень 2, 4 кВ |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Электрический быстрый переходный процесс | Уровень 3, 10 В/м |
| Импульсные помехи | Уровень 2, 1 кВ / 5 кГц |
| Скачки напряжения | Уровень 3, 2 кВ / 5 кГц |
| Переходные процессы между линиями | 4 кВ / линия-линия |
| Переходные процессы линия-земля | 4 кВ / линия-земля |
| Проведённая радиочастотная помеха | Уровень 2, 3 Вскз/м |
| Магнитное поле | Уровень 3, 10 А/м |
| Провалы и прерывания напряжения | Уровень 2, 3 В/м |
| Иммунитет к сигналам цифрового телефона-носителя | Уровень 3, 10 А/м, 900 МГц |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
- Максимальная скважность 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Теплоотводы HS1 и HS2 не должны быть закорочены.
