MPS-120-15
снят с производства

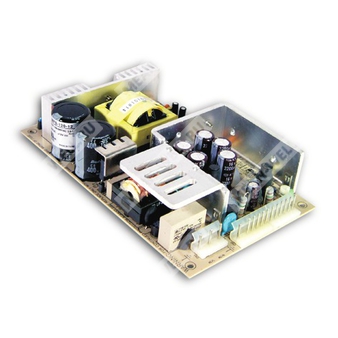

MPS-120-15 — импульсный медицинский источник питания 120 Вт с одним выходом 15 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| MPS | Серия медицинских источников питания Mean Well |
| 120 | Номинальная мощность 120 Вт |
| 15 | Выходное напряжение 15 В |
Краткое назначение
Источник питания переменного/постоянного тока с одним стабилизированным выходом 15 В, предназначенный для медицинской, промышленной и электронной аппаратуры.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки менее 180 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Медицинская безопасность по UL60601-1.
- Опциональный сигнал Power Good / Power Fail.
- 100% испытание на прогрев под полной нагрузкой.
- Фиксированная частота преобразования 45 кГц.
Входные параметры
| Диапазон входного напряжения переменного тока | 90…264 В AC, 47…440 Гц |
| Диапазон входного напряжения постоянного тока | 127…370 В DC |
| Максимальный входной ток | 2,9 А при 115 В AC, 60 Гц или 1,7 А при 230 В AC, 60 Гц при 100% нагрузке |
| Пусковой ток | Менее 22 А при 115 В AC или менее 45 А при 230 В AC, холодный пуск |
| Ограничение пускового тока | Внутренние термисторы |
| Ток утечки | Менее 180 мкА при 264 В AC |
Выходные параметры
| Номинальное выходное напряжение | 15 В DC |
| Диапазон регулировки выходного напряжения | -5%…+10% от номинального значения |
| Номинальный выходной ток | 8 А |
| Диапазон тока без нагрузки | 0 А |
| Допустимая пиковая нагрузка с вентилятором | 8,8 А |
| Минимальная нагрузка | 0 А |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| КПД | 79% |
Защита и сигнализация
| Защита от перегрузки | Гистерезисный режим; срабатывание при 120…160% от номинальной нагрузки для данной серии, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Полная защита |
| Защита от перенапряжения | 115…135% от номинального выходного напряжения; при срабатывании выход отключается |
| Сигнал Power Good / Power Fail | TTL-уровень: высокий уровень при исправном питании, низкий уровень при отказе; формируется при достижении 90% от номинального напряжения с задержкой 10…500 мс; отключается минимум за 1 мс до падения ниже 90% номинала |
Эксплуатационные условия
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…90% RH |
| Температурный коэффициент | 0,04%/°C по всем выходам при полной нагрузке в диапазоне 0…50 °C |
| Вибрация | Ускорение 2G, частота 10…500 Гц, цикл 10 минут, 6 циклов по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение вход-выход | 4000 В AC |
| Испытательное напряжение вход-PE | 1500 В AC |
| Испытательное напряжение выход-PE | 500 В AC |
| Сопротивление изоляции | Более 100 МОм между I/P-O/P, I/P-FG, O/P-FG при 500 В DC |
Электромагнитная совместимость
| Излучаемые и кондуктивные помехи | Соответствует EN55011 Class B, EN55022 Class B |
| Гармонические искажения | EN61000-3-2 |
| Колебания напряжения | EN61000-3-3 |
| ESD воздушный разряд | EN61000-4-2, уровень 3, 8 кВ |
| ESD контактный разряд | EN61000-4-2, уровень 2, 4 кВ |
| Устойчивость к радиочастотному полю | EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к EFT / Burst | EN61000-4-4, уровень 3, 10 В/м |
| Устойчивость к импульсным помехам | EN61000-4-5, уровень 2, 1 кВ/5 кГц |
| Проводимая радиочастотная помехоустойчивость | EN61000-4-6, уровень 3, 2 кВ/5 кГц |
| Устойчивость к магнитному полю | EN61000-4-8, уровень 4, 2 кВ/линия-линия; 4 кВ/линия-земля |
| Провалы, прерывания напряжения | EN61000-4-11, уровень 2, 3 Вrms/м |
| Устойчивость к цифровому телефонному носителю | ENV50204, уровень 3, 10 А/м, 900 МГц |
Надежность, габариты и упаковка
| MTBF | 262 100 часов минимум при полной нагрузке и температуре окружающей среды 25 °C, расчет по MIL-HDBK-217F |
| Габариты | 177,8 × 107,95 × 35,5 мм |
| Габариты в дюймах | 7" × 4,25" × 1,4" |
| Масса | 0,55 кг |
| Упаковка | 24 шт. / 14,5 кг / 0,99 куб. фута |
Нормативы и безопасность
| Стандарты безопасности | UL60601-1, TUV EN60601-1; коммерческое исполнение также ориентировано на UL60950-1 и TUV EN60950-1 |
Примечания
| 1 | Все параметры, специально не оговоренные иначе, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Максимальный режим 33% скважности в течение каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 6 | Радиаторы HS1 и HS2 не должны быть замкнуты. |
Назначение выводов
| Входной разъем | Molex 5273-05 или эквивалент |
| Выходной разъем | Molex 5273-13 или эквивалент |
| Контакт 1 входного разъема | FG |
| Контакт 2, 4 входного разъема | Нет контакта |
| Контакт 3 входного разъема | AC/N |
| Контакт 5 входного разъема | AC/L |
| Контакт 1 выходного разъема | +V |
| Контакт 2, 3, 4 выходного разъема | -V |
| Контакт 5, 6, 7 выходного разъема | +V |
| Контакт 8, 9, 10 выходного разъема | П.Ф.Д. |
| Контакт 11 выходного разъема | NC |
| Контакт 12 выходного разъема | Нет контакта |
| Контакт 13 выходного разъема | NC |
Схема применения: модульный источник питания для медицинских приборов, промышленной автоматики, измерительной и электронной аппаратуры с требованием к низкому току утечки, гальванической развязке и наличию сигнализации состояния выхода.
