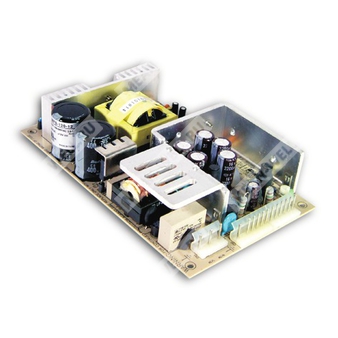

MPS-120-24 - медицинский AC/DC источник питания 120 Вт с одним выходом 24 В для промышленного и медицинского оборудования.
Расшифровка партномера
| Позиция | Значение |
| MPS | Серия медицинских источников питания Mean Well |
| 120 | Номинальная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
MPS-120-24 представляет собой импульсный AC/DC источник питания открытого исполнения для медицинской аппаратуры и промышленной электроники. Модель относится к серии 1~4-выходных медицинских источников питания мощностью 120 Вт, при этом исполнение MPS-120-24 является одноканальным вариантом с выходом 24 В.
Источник рассчитан на универсальный вход переменного тока, обладает низким током утечки, встроенной защитой от короткого замыкания, перегрузки и перенапряжения, а также допускает регулировку выходного напряжения в пределах, указанных в документации. Предусмотрена опциональная сигнализация Power Good / Fail.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90~264 В AC, 47~440 Гц |
| Диапазон входного напряжения постоянного тока | 127~370 В DC |
| Максимальный входной ток | 2,9 А при 115 В AC, 60 Гц или 1,7 А при 230 В AC, 60 Гц при 100% нагрузке |
| Пусковой ток | Менее 22 А при 115 В AC или менее 45 А при 230 В AC, условия холодного запуска; ограничение внутренними термисторами |
| Время запуска, нарастания | Для серии MPS-120: 800 мс, 20 мс / 230 В AC при полной нагрузке; 2000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 80 мс / 230 В AC при полной нагрузке; 14 мс / 115 В AC при полной нагрузке |
| Ток утечки | Менее 180 мкА при 264 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Регулировка выходного напряжения | От -5% до +10% от номинального значения, подстроечным потенциометром |
| Выходной канал | Один канал |
| Ограничение перегрузки | Защита типа hiccup; срабатывание при 120~160% от номинальной нагрузки |
| Защита от перенапряжения | 115%~135% от номинального выходного напряжения; отключение выхода при срабатывании защиты |
| Опциональный сигнал Power Good / Fail | TTL high при исправной работе, TTL low при отказе; при достижении 90% номинального напряжения формируется +5 В TTL-сигнал с задержкой 10~500 мс; минимум за 1 мс до падения ниже 90% сигнал отключается |
Электрические характеристики для модели MPS-120-24
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Диапазон тока нагрузки | 0 А |
| Максимальный ток при принудительном воздушном охлаждении | 5 А |
| Максимальный ток при конвекционном охлаждении | 3,3 А |
| Пиковая нагрузка | 5,5 А |
| Риппл и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| КПД | 81% |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Вся серия может работать в диапазоне от -20 до +70 °C; см. кривые дерейтирования |
| Рабочая влажность | 20~90% RH, без конденсации |
| Температура и влажность хранения | -40~+85 °C, 10~90% RH |
| Температурный коэффициент | 0,04% / °C по всем выходам при полной нагрузке в диапазоне 0~50 °C окружающей среды |
| Вибрация | 2G ускорения, частота 10~500 Гц, цикл 10 минут, 6 циклов по осям X, Y, Z |
Изоляция и прочность
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 4000 В AC |
| Испытательное напряжение между входом и FG | 1500 В AC |
| Испытательное напряжение между выходом и FG | 500 В AC |
| Сопротивление изоляции | Более 100 МОм для I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В DC |
ЭМС и помехоустойчивость
| Параметр | Значение |
| Излучаемые и кондуктивные помехи | EN55011 Class B, EN55022 Class B |
| Гармонические искажения | EN61000-3-2 |
| Фликер напряжения | EN61000-3-3 |
| ESD по воздуху | EN61000-4-2, уровень 3, 8 кВ |
| ESD контактный | EN61000-4-2, уровень 2, 4 кВ |
| Устойчивость к радиочастотному полю | EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы / импульсные помехи | EN61000-4-4, уровень 3, 10 В/м |
| Импульсные перенапряжения | EN61000-4-5, уровень 2, 1 кВ / 5 кГц; уровень 3, 2 кВ / 5 кГц; 4 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивная устойчивость к ВЧ помехам | EN61000-4-6, уровень 2, 3 Вскз/м |
| Магнитное поле | EN61000-4-8, уровень 3, 10 А/м |
| Провалы и прерывания напряжения | EN61000-4-11, уровень 2, 3 А/м |
| Устойчивость к цифровому телефонному носителю | ENV50204, уровень 3, 10 А/м, 900 МГц |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 262 100 часов минимум при полной нагрузке и 25 °C окружающей температуры, расчет по MIL-HDBK-217F |
| Габариты | 177,8 × 107,95 × 35,5 мм |
| Габариты в дюймах | 7" × 4,25" × 1,4" |
| Масса | 0,55 кг |
| Упаковка | 24 шт. / 14,5 кг / 0,99 CUFT |
Конструктивные сведения
Исполнение предназначено для горизонтального монтажа. Указано, что теплоотводы HS1 и HS2 не должны быть закорочены.
Разъемы: входной разъем AC Input Connector CN1 — Molex 5273-05 или эквивалент; выходной разъем DC Output Connector CN2 — Molex 5273-13 или эквивалент.
Назначение выводов
| Разъем | Контакт | Назначение |
| CN1 | 1 | FG |
| CN1 | 2, 4 | Нет вывода |
| CN1 | 3 | AC/N |
| CN1 | 5 | AC/L |
| CN2 | 1 | +V |
| CN2 | 2 | +V |
| CN2 | 3 | -V |
| CN2 | 4 | -V |
| CN2 | 5 | -V |
| CN2 | 6 | -V |
| CN2 | 7 | +V |
| CN2 | 8 | +V |
| CN2 | 9 | P.F.D. |
| CN2 | 10 | NC |
| CN2 | 11 | Нет вывода |
| CN2 | 12 | NC |
| CN2 | 13 | NC |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, соединенных параллельно.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- Максимальная длительность режима 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Теплоотводы HS1 и HS2 не должны быть закорочены.
