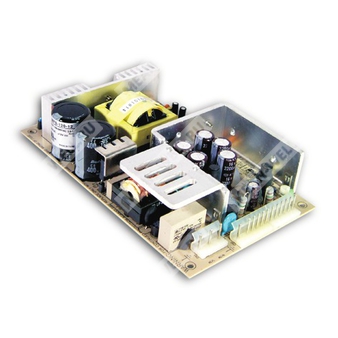

MPS-120-48 - импульсный источник питания AC/DC 120 Вт на 48 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| MPS |
Серия источников питания Mean Well, одновыходное исполнение медицинского типа |
| 120 |
Номинальная мощность 120 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Краткое назначение
Источник питания переменного/постоянного тока с универсальным входом, одним выходом 48 В и мощностью до 120 Вт, предназначенный для медицинской и промышленной аппаратуры.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки менее 180 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Утверждение по медицинской безопасности UL60601-1.
- Выходной сигнал Power Good / Fail — опционально.
- 100% испытание под полной нагрузкой в режиме прогрева.
- Фиксированная частота переключения 45 кГц.
- 3 года гарантии.
Применение
Медицинская аппаратура, промышленная электроника, системы питания оборудования с требованием к низкому току утечки, а также устройства, где требуется одиночный стабилизированный выход 48 В мощностью 120 Вт.
Параметры питания и эксплуатации
| Параметр |
Значение |
| Входное напряжение переменного тока |
90~264 В AC, 47~440 Гц / 127~370 В DC |
| Входной ток |
Максимум 2,9 А при 115 В AC, 60 Гц или 1,7 А при 230 В AC, 60 Гц при 100% нагрузке |
| Пусковой ток |
Менее 22 А при 115 В AC или менее 45 А при 230 В AC, холодный запуск; ограничение внутренними термисторами |
| Время установки, время нарастания |
Для MPS-120: 800 мс, 20 мс / 230 В AC при полной нагрузке; 2000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания |
80 мс / 230 В AC при полной нагрузке |
| Ток утечки |
Менее 180 мкА при 264 В AC |
| Диапазон регулировки выходного напряжения |
От -5% до +10% от номинального значения |
| Рабочая температура |
Вся серия: от -20 до +70 °C, см. кривые снижения нагрузки |
| Рабочая влажность |
20~90% RH, без конденсации |
| Температура и влажность хранения |
-40~+85 °C, 10~90% RH |
| Температурный коэффициент |
±0,04%/°C по всем выходам при полной нагрузке в диапазоне 0~50 °C |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки |
Полная защита от короткого замыкания и перегрузки по выходу |
| Алгоритм защиты от перегрузки |
Hiccup; срабатывание при 120~160% от номинальной нагрузки для MPS-120 |
| Защита от перенапряжения |
115%~135% от номинального выходного напряжения |
| Особенность защиты от перенапряжения |
Выход отключается при срабатывании защиты |
Сигнал Power Good / Fail
| Параметр |
Значение |
| Тип сигнала |
TTL high для Power Good и TTL low для Power Fail |
| Условие формирования сигнала |
При достижении выходным напряжением 90% от номинального значения |
| Уровень сигнала |
+5 В TTL |
| Задержка включения сигнала |
10~500 мс |
| Отключение сигнала |
Не менее чем за 1 мс до падения выходного напряжения ниже 90% от номинала |
| Примечание |
Для MPS-120-3.3 данная функция отсутствует |
Электрические характеристики модели MPS-120-48
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный выходной ток |
2,5 А |
| Допустимая нагрузка без вентилятора |
0 А |
| Допустимая нагрузка при конвекции |
1,7 А |
| Допустимая нагрузка с вентилятором 25 CFM |
2,5 А |
| Пиковая нагрузка с вентилятором 25 CFM |
2,8 А |
| Пульсации и шум |
120 мВ p-p |
| Допуск выходного напряжения |
±2,0% |
| Линейная стабилизация |
±1,0% |
| Нагрузочная стабилизация |
±2,0% |
| КПД |
82% |
Электромагнитная совместимость
| Параметр |
Норматив / уровень |
| Излучаемые и кондуктивные помехи |
EN55011, класс B; EN55022, класс B |
| Гармонические искажения |
EN61000-3-2 |
| Фликер напряжения |
EN61000-3-3 |
| ESD, воздух |
EN61000-4-2, уровень 3, 8 кВ |
| ESD, контакт |
EN61000-4-2, уровень 2, 4 кВ |
| РЧ поле |
EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы / всплески |
EN61000-4-4, уровень 3, 10 В/м |
| Импульсные помехи / surge |
EN61000-4-5, уровень 2, 1 кВ/5 кГц; 4 кВ линия-линия, 4 кВ линия-земля |
| Проводимая РЧ устойчивость |
EN61000-4-6, уровень 2, 3 В rms/м |
| Магнитное поле |
EN61000-4-8, уровень 3, 10 А/м |
| Провалы и прерывания напряжения |
EN61000-4-11, уровень 2, 3 В/м |
| Иммунитет к цифровому телефонному несущему сигналу |
ENV50204, уровень 3, 10 А/м, 900 МГц |
Безопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
Медицинские: UL60601-1, TUV EN60601-1; коммерческие: проектирование также в соответствии с UL60950-1, TUV EN60950-1 |
| Испытательное напряжение |
4000 В AC между входом и выходом; 1500 В AC между входом и FG; 500 В AC между выходом и FG |
| Сопротивление изоляции |
>100 МОм для I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В DC |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
262 100 часов минимум при полной нагрузке и 25 °C температуры окружающей среды, расчет по MIL-HDBK-217F |
| Габаритные размеры |
177,8 × 107,95 × 35,5 мм |
| Габариты в дюймах |
7 × 4,25 × 1,4 |
| Масса |
0,55 кг |
| Упаковка |
24 шт. / 14,5 кг / 0,99 CUFT |
Монтаж и подключение
| Параметр |
Значение |
| Исполнение |
Горизонтальное |
| Разъём входа переменного тока CN1 |
Molex 5273-05 или эквивалент |
| Разъём выхода постоянного тока CN2 |
Molex 5273-13 или эквивалент |
| Совместимые ответные части |
Molex 5195 или эквивалент; контакты Molex 5194 или эквивалент |
| Шаг крепления / соединения |
4 × 3,96 мм |
| Ограничение по радиатору |
HS1, HS2 не должны быть замкнуты |
Примечания
- Все параметры, специально не оговорённые, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- Максимальная скважность 33% в течение каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Радиаторы HS1, HS2 не должны быть замкнуты.
