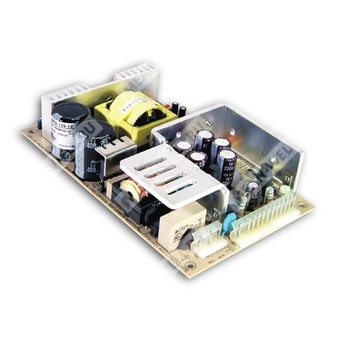

MPS-120-5 - одноканальный источник питания 5 В, 120 Вт, для медицинской и промышленной аппаратуры.
Расшифровка партномера
| Элемент | Значение |
|---|
| MPS | Серия импульсных источников питания Mean Well |
| 120 | Номинальная мощность 120 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности
Импульсный источник питания серии 120W Medical series с универсальным входом переменного тока, низким током утечки и защитами от короткого замыкания, перегрузки и перенапряжения. Предназначен для применения в медицинской и промышленной аппаратуре, где требуется стабилизированное напряжение 5 В при высокой надежности и соблюдении требований по электромагнитной совместимости.
- Универсальный диапазон входного напряжения.
- Низкий ток утечки менее 180 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Соответствие медицинским требованиям UL60601-1.
- Опциональный сигнал Power Good / Power Fail.
- 100% испытание под полной нагрузкой.
- Фиксированная частота преобразования 45 кГц.
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения переменного тока | 90–264 В AC, 47–440 Гц |
| Диапазон входного напряжения постоянного тока | 127–370 В DC |
| Максимальный входной ток | 2,9 А при 115 В AC, 60 Гц или 1,7 А при 230 В AC, 60 Гц, при 100% нагрузке |
| Пусковой ток | Менее 22 А при 115 В AC или менее 45 А при 230 В AC, условия холодного старта; ограничение встроенными термисторами |
| Время запуска и нарастания | Для серии MPS-120: 800 мс, 20 мс при 230 В AC / 2000 мс, 50 мс при 115 В AC |
| Время удержания | 80 мс при 230 В AC; 14 мс при 115 В AC, при полной нагрузке |
| Ток утечки | Менее 180 мкА при 264 В AC |
Выходные параметры
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 5 В DC |
| Номинальный выходной ток | 22 А |
| Минимальная нагрузка | 0 А |
| Максимальная нагрузка с принудительным охлаждением | 22 А |
| Пиковая нагрузка | 26 А |
| Регулировка выходного напряжения | От -5% до +10% от номинального значения потенциометром |
| Пульсации и шум | 80 мВ п-p |
| Допуск выходного напряжения | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| КПД | 73% |
Защиты
| Параметр | Значение |
|---|
| Защита от перегрузки | Hiccup; срабатывание при 120–160% от номинальной нагрузки для MPS-120, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Полная защита |
| Защита от перенапряжения | 115–135% от номинального выходного напряжения |
Сигналы и дополнительные функции
| Параметр | Значение |
|---|
| Сигнал Power Good / Power Fail | Опционально |
| Логический уровень при Power Good | TTL high |
| Логический уровень при Power Fail | TTL low |
| Условие формирования сигнала | При достижении выходным напряжением 90% от номинального значения формируется сигнал +5 В TTL с задержкой 10–500 мс |
| Условие отключения сигнала | Не менее чем за 1 мс до снижения выходного напряжения ниже 90% от номинального значения TTL-сигнал отключается |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | От -20 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C; 10–90% RH |
| Температурный коэффициент | ±0,04% / °C по всем выходам при полной нагрузке в диапазоне 0–50 °C |
| Вибрация | 2G, частота 10–500 Гц, 10-минутный цикл, 6 циклов по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение между входом и выходом | 4000 В AC |
| Испытательное напряжение между входом и PE | 1500 В AC |
| Испытательное напряжение между выходом и PE | 500 В AC |
| Сопротивление изоляции | Более 100 МОм для цепей I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В DC |
ЭМС и помехоустойчивость
| Параметр | Значение |
|---|
| Излучаемые и кондуктивные помехи | EN55011 Class B, EN55022 Class B |
| Гармонические искажения | EN61000-3-2 |
| Фликер напряжения | EN61000-3-3 |
| ESD, воздух | EN61000-4-2, уровень 3, 8 кВ |
| ESD, контакт | EN61000-4-2, уровень 2, 4 кВ |
| РЧ-поле | EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы / Burst | EN61000-4-4, уровень 3, 10 В/м |
| Импульсные помехи / Surge | EN61000-4-5, уровень 2, 1 кВ/5 кГц; 4 кВ между линиями и 4 кВ между линией и землей |
| Проводимые РЧ-помехи | EN61000-4-6, уровень 3, 3 В действующего значения на метр |
| Магнитное поле | EN61000-4-8, уровень 3, 10 А/м |
| Провалы и прерывания напряжения | EN61000-4-11, уровень 2, 3 В/м |
| Иммунитет к цифровому телефонному несущему сигналу | ENV50204, уровень 3, 10 А/м, 900 МГц |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 262 100 часов минимум при полной нагрузке и 25 °C окружающей среды, по MIL-HDBK-217F |
| Габариты | 177,8 × 107,95 × 35,5 мм |
| Габариты в дюймах | 7 × 4,25 × 1,4 |
| Масса | 0,55 кг |
| Упаковка | 24 шт. / 14,5 кг / 0,99 CUFT |
Механическое исполнение и подключение
| Параметр | Значение |
|---|
| Исполнение | Горизонтальное |
| Входной разъем | Molex 5273-05 или эквивалент |
| Выходной разъем | Molex 5273-13 или эквивалент |
| Примечание по радиаторам | HS1 и HS2 не должны быть замкнуты между собой |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, регулирование по линии и по нагрузке.
- Максимальный коэффициент заполнения 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для проведения ЭМС-испытаний следует использовать методику испытаний для компонентных источников питания.
- Радиаторы HS1, HS2 не должны быть замкнуты между собой.
