MPS-200-12
снят с производства

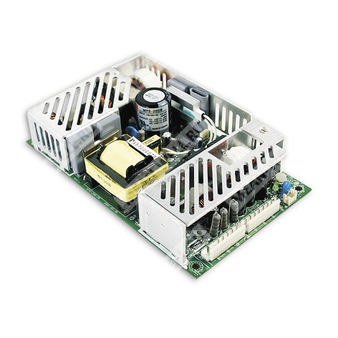

MPS-200-12 - импульсный медицинский источник питания 200 Вт с выходом 12 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| MPS | Серия медицинских источников питания Mean Well |
| 200 | Номинальная мощность 200 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
Источник питания серии 200W Medical, рассчитанный на питание медицинской и промышленной электронной аппаратуры от универсальной сети переменного тока. Изделие выполнено как AC/DC преобразователь с одним выходом 12 В, высокой помехоустойчивостью, пониженным током утечки и встроенными защитами по короткому замыканию, перегрузке, перенапряжению и перегреву.
Особенности:
- универсальный вход переменного тока и расширенный диапазон входного напряжения;
- низкий ток утечки;
- защита от короткого замыкания, перегрузки, перенапряжения и перегрева;
- естественное охлаждение до 140 Вт и принудительное охлаждение до 200 Вт;
- сигналы «power good / power fail»;
- встроенное дистанционное включение/выключение;
- встроенная функция дистанционной обратной связи;
- фиксированная частота переключения 100 кГц;
- соответствие требованиям медицинской безопасности ANSI/AAMI ES60601-1;
- 3 года гарантии.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В AC, 47…440 Гц / 127…370 В DC |
| Коэффициент мощности | PF > 0,98 при 115 В AC, PF > 0,95 при 230 В AC, при полной нагрузке |
| Потребляемый входной ток | Максимум 3,5 А при 115 В AC, 60 Гц или 1,6 А при 230 В AC, 60 Гц, при 100% нагрузки |
| Пусковой ток | Менее 25 А при 115 В AC или менее 40 А при 230 В AC, холодный запуск; ограничение внутренними термисторами |
| Время запуска, нарастания | 1000 мс, 20 мс / 230 В AC при полной нагрузке; 3000 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC при полной нагрузке; 16 мс / 115 В AC при полной нагрузке |
| Ток утечки | Менее 180 мкА при 264 В AC для тока утечки на землю; менее 100 мкА при 264 В AC для тока утечки на пациента |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 16,7 А |
| Максимальный ток без принудительного охлаждения | 11,7 А |
| Максимальный ток с вентилятором 25 CFM | 16,7 А |
| Пиковая нагрузка с вентилятором 25 CFM | 20 А |
| Минимальная нагрузка | 0 А |
| Пульсации и шум | 100 мВ p-p |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| КПД типовой | 84% |
| Диапазон регулировки выходного напряжения | От -5% до +10% от номинального значения |
Защиты и служебные сигналы
| Параметр | Значение |
| Защита от перегрузки | Тип hiccup; срабатывание при 120…160% от номинальной нагрузки; восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | На выходном канале 1; 115…135% от номинального выходного напряжения; при срабатывании выход отключается |
| Защита от перегрева | Срабатывает при достижении датчиком TSW1 температуры 95°C на радиаторе силового транзистора; выход отключается и восстанавливается автоматически после снижения температуры |
| Сигнал Power Good / Power Fail | Логический уровень TTL: высокий при исправном состоянии и низкий при отказе; при достижении выходом 90% номинала формируется сигнал +5 В TTL с задержкой 10…500 мс; не менее чем за 1 мс до снижения напряжения ниже 90% сигнал отключается |
| Дистанционное включение/выключение | RC+/RC-: 0…0,8 В — включено; 4…10 В — выключено; ток стока менее 4…10 мА |
Электромагнитная совместимость
| Параметр | Норматив / уровень |
| Излучаемые и кондуктивные помехи | EN55011, класс B; EN55022, класс B |
| Гармонические искажения | EN61000-3-2 |
| Фликер напряжения | EN61000-3-3 |
| Электростатический разряд, воздух | EN61000-4-2, уровень 3, 8 кВ |
| Электростатический разряд, контакт | EN61000-4-2, уровень 2, 4 кВ |
| Радиочастотное электромагнитное поле | EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы / пачки | EN61000-4-4, уровень 3, 10 В/м |
| Импульсные помехи | EN61000-4-5, уровень 2, 1 кВ / 5 кГц; уровень 3, 2 кВ / 5 кГц; 4 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивная радиочастотная помехоустойчивость | EN61000-4-6, уровень 2, 3 Вскз; уровень 3, 10 Вскз |
| Магнитное поле | EN61000-4-8, уровень 2, 3 А/м; уровень 3, 10 А/м |
| Провалы и прерывания напряжения | EN61000-4-11, уровень 2, 3 В/м, 900 МГц; уровень 3, 10 А/м, 900 МГц |
| Иммунитет к цифровому телефонному носителю | ENV50204, уровень 2, 3 В/м, 900 МГц; уровень 3, 10 А/м, 900 МГц |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Вся серия работает в диапазоне -20…+70°C; требуется учитывать кривые дерейтингa |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85°C, 10…90% RH |
| Температурный коэффициент | 0,04%/°C по всем выходам при полной нагрузке в диапазоне 0…50°C температуры окружающей среды |
| Вибрация | Ускорение 2G, частота 10…500 Гц, цикл 10 минут, 6 испытательных циклов (60 минут) по осям X, Y, Z |
Безопасность, изоляция и надежность
| Параметр | Значение |
| Стандарты безопасности | Медицинские: ANSI/AAMI ES60601-1, TUV EN60601-1; коммерческие: также рассчитан на UL60950-1 и TUV EN60950-1 |
| Испытательное напряжение | 4000 В AC между входом и выходом; 1500 В AC между входом и FG; 1500 В AC между выходом и FG |
| Сопротивление изоляции | Более 100 МОм для I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В DC |
| MTBF | 262 100 часов минимум при полной нагрузке и температуре окружающей среды 25°C, расчет по MIL-HDBK-217F |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 177,8 × 107,2 × 35,5 мм |
| Габаритные размеры в дюймах | 7" × 4,22" × 1,4" |
| Масса | 0,66 кг |
| Упаковка | 24 шт.; 16,8 кг; 0,99 CUFT |
Подключение
Входной разъем AC (CN1): JST B3P-VH или эквивалент.
| Номер контакта | Назначение |
| 1 | AC/N |
| 2 | Нет контакта |
| 3 | AC/L |
Выходной разъем DC (CN2): MOLEX 5566-20 или эквивалент.
| Группа контактов | Назначение |
| 1, 5, 11, 15 | DC OUTPUT -V |
| 6, 10, 16, 20 | DC OUTPUT +V |
Сигнальный разъем DC (CN4): JS-2008-03*2 или эквивалент.
| Номер контакта | Назначение |
| 1 | PG |
| 2 | RS- |
| 3 | GND |
| 4 | RC+ |
| 5 | RS+ |
| 6 | RC- |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12", завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
- Максимальный рабочий цикл 33% в пределах каждого интервала 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- При низких входных напряжениях может потребоваться дерейтинг. Для подробностей следует использовать кривые дерейтингa.
