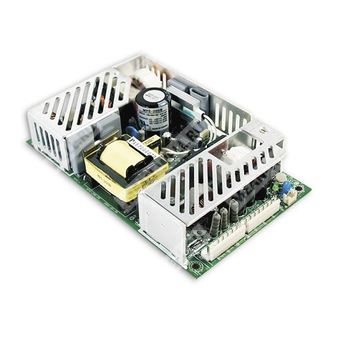

MPS-200-15 - медицинский AC/DC источник питания 15 В, 200 Вт для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| MPS | Серия медицинских источников питания |
| 200 | Номинальная мощность 200 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание
Компонент MPS-200-15 представляет собой импульсный AC/DC источник питания медицинского исполнения серии 200 W Medical series с одним выходом 15 В. Устройство предназначено для питания электронной аппаратуры, где требуются универсальный сетевой вход, низкий ток утечки, наличие защит по перегрузке, перенапряжению и перегреву, а также сигналы Power Good / Power Fail и удалённое управление.
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Низкий ток утечки для медицинского применения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Сигнал Power Good / Power Fail.
- Встроенное удалённое включение/выключение.
- Встроенная функция дистанционной компенсации падения напряжения на проводах.
- Фиксированная частота переключения 100 кГц.
- Естественное охлаждение для 140 Вт и принудительное охлаждение для 200 Вт.
- Соответствие требованиям медицинской безопасности ANSI/AAMI ES60601-1.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 47…440 Гц / 127…370 В постоянного тока |
| Потребляемый ток | Максимум 3,5 А при 115 В AC, 60 Гц или 1,6 А при 230 В AC, 60 Гц при 100% нагрузке |
| Пусковой ток | Менее 25 А при 115 В AC или менее 40 А при 230 В AC при холодном запуске; ограничение обеспечивается внутренними термисторами |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| Время запуска, нарастания | 1000 мс, 20 мс при 230 В AC и полной нагрузке |
| Время запуска, нарастания | 3000 мс, 20 мс при 115 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 115 В AC и полной нагрузке |
| Ток утечки на землю | Менее 180 мкА при 264 В AC |
| Ток утечки для пациента | Менее 100 мкА при 264 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 13,4 А |
| Допустимая нагрузка при минимальной конвекции | 9,4 А |
| Допустимая нагрузка при охлаждении вентилятором 25 CFM | 13,4 А |
| Пиковая нагрузка при 25 CFM | 16 А |
| Минимальная нагрузка | 0 А |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Диапазон подстройки выходного напряжения | От -5% до +10% от номинала |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Полная защита от короткого замыкания и перегрузки; режим hiccup активируется при 120…160% от номинальной нагрузки и восстанавливается автоматически после устранения неисправности |
| Защита от перенапряжения | Предусмотрена только на выходном канале 1; срабатывает при 115…135% от номинального выходного напряжения; выход отключается |
| Защита от перегрева | Срабатывает при достижении датчиком TSW1 на радиаторе силового транзистора температуры 95 °C; выход отключается и восстанавливается автоматически после снижения температуры |
Сигналы управления и контроля
| Параметр | Значение |
| Удалённое управление | RC+/RC-: 0…0,8 В — включение; 4…10 В — выключение; ток стока менее 4…10 мА |
| Сигнал Power Good / Power Fail | Логическая «1» TTL для Power Good и логический «0» TTL для Power Fail |
| Условия формирования сигнала | При достижении выходным напряжением 90% от номинала формируется TTL-сигнал +5 В с задержкой 10…500 мс |
| Условия снятия сигнала | Не менее чем за 1 мс до падения выходного напряжения ниже 90% от номинала TTL-сигнал отключается |
Соответствие стандартам
| Параметр | Значение |
| Электромагнитные помехи | EN55011, класс B; EN55022, класс B; EN61000-3-2; EN61000-3-3 |
| Электромагнитная устойчивость | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, ENV50204 |
| Медицинская безопасность | ANSI/AAMI ES60601-1, IEC60601-1 |
| Коммерческое исполнение | Также спроектирован с учётом UL60950-1 и TUV EN60950-1 |
Показатели устойчивости к воздействующим факторам
| Параметр | Значение |
| Температурный коэффициент | 0,04%/°C на всех выходах при полной нагрузке в диапазоне 0…50 °C |
| Вибрация | 2G, частота 10…500 Гц, цикл 10 минут; 6 циклов по 60 минут по осям X, Y, Z |
| Рабочая температура | Вся серия работает в диапазоне -20…+70 °C; требуется учёт дерейтинг-кривых |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…90% RH |
Изоляция и прочность
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 4000 В AC |
| Испытательное напряжение между входом и F.G. | 1500 В AC |
| Испытательное напряжение между выходом и F.G. | 1500 В AC |
| Сопротивление изоляции | Более 100 МОм для I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В DC |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 262 100 часов минимум при полной нагрузке и 25 °C окружающей среды, расчёт по MIL-HDBK-217F |
| Габаритные размеры | 177,8 × 107,2 × 35,5 мм |
| Габариты в дюймах | 7" × 4,22" × 1,4" |
| Масса | 0,66 кг |
| Упаковка | 24 шт.; 16,8 кг / 0,99 куб. фута |
Подключение
Входной разъём CN1: JST B3P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/N |
| 2 | Нет вывода |
| 3 | AC/L |
Выходной разъём CN2: MOLEX 5566-20 или эквивалент.
| Контакт | Назначение |
| 1…5, 11…15 | DC OUTPUT -V |
| 6…10, 16…20 | DC OUTPUT +V |
Дополнительный разъём CN4: JS-2008-03*2 или эквивалент.
| Контакт | Назначение |
| 1 | PG |
| 2 | RS−GND |
| 3 | RC+ |
| 4 | RS+ |
| 5 | RS+ |
| 6 | RC− |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке.
- Максимальный цикл нагрузки составляет 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Для конечного изделия требуется повторное подтверждение соответствия EMC-директивам.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать соответствующие кривые дерейтинга.
Дополнительные сведения по исполнению серии: выходной разъём, механическое исполнение и схема охлаждения соответствуют исполнению серии MPS-200 с одним выходом; для работы при полной мощности предусмотрено принудительное охлаждение, а при сниженной нагрузке — естественная конвекция.
