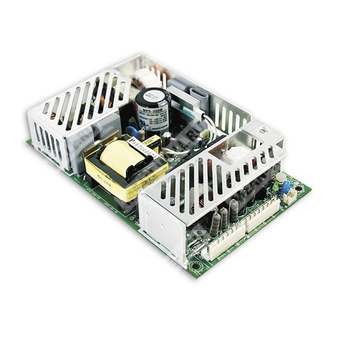

MPS-200-24 - медицинский импульсный источник питания 24 В для аппаратуры с требованиями к низким утечкам и сигналу Power Good/Fail.
Расшифровка партномера
| MPS | Серия медицинских источников питания |
| 200 | Номинальная мощность 200 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и особенности
Компонент MPS-200-24 представляет собой одно выходной медицинский импульсный источник питания мощностью 200 Вт с универсальным входом переменного тока, низким током утечки и встроенными защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Модель предназначена для применения в медицинской и коммерческой аппаратуре, где требуется соответствие нормам электромагнитной совместимости, наличие удалённого управления, дистанционной обратной связи по напряжению и сигнала состояния выхода.
Входные параметры
| Диапазон входного напряжения переменного тока | 90–264 В AC |
| Диапазон входной частоты | 47–440 Гц |
| Диапазон входного напряжения постоянного тока | 127–370 В DC |
| Максимальный входной ток | 3,5 А при 115 В AC, 60 Гц или 1,6 А при 230 В AC, 60 Гц при 100% нагрузки |
| Пусковой ток | Менее 25 А при 115 В AC или менее 40 А при 230 В AC при холодном старте |
| Ограничение пускового тока | Встроенные термисторы |
| Коэффициент мощности | PF>0,95 при 230 В AC; PF>0,98 при 115 В AC при полной нагрузке |
Пусковые и динамические характеристики
| Время установки, нарастания | 1000 мс, 20 мс / 230 В AC при полной нагрузке |
| Время установки, нарастания | 3000 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс / 115 В AC при полной нагрузке |
| Потребляемый ток утечки на землю | Менее 180 мкА при 264 В AC |
| Ток утечки для пациента | Менее 100 мкА при 264 В AC |
Выходные параметры
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 8,4 А |
| Минимальная нагрузка | 0 А |
| Выходная мощность | 200 Вт |
| Регулировка выходного напряжения | От -5% до +10% от номинального значения потенциометром |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
| КПД тип. | 86% |
Защиты
| Защита от перегрузки | Полная защита от короткого замыкания и перегрузки по выходу; срабатывание типа hiccup при 120–160% от номинальной нагрузки, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Только для выходного канала 1; срабатывание при 115–135% от номинального выходного напряжения; при срабатывании выход отключается |
| Защита от перегрева | Срабатывает при достижении температуры датчика TSW1 на радиаторе силового транзистора 95 °C; выход отключается и восстанавливается автоматически после снижения температуры |
Сигналы и управление
| Удалённое управление | RC+/RC-: 0–0,8 В — включение; 4–10 В — выключение; ток стока менее 4–10 мА |
| Сигнал Power Good / Power Fail | TTL-логика: высокий уровень при исправном состоянии, низкий при отказе |
| Условия формирования сигнала готовности | При достижении выходным напряжением 90% от номинала формируется +5 В TTL-сигнал с задержкой 10–500 мс |
| Условие снятия сигнала | Не менее чем за 1 мс до падения выходного напряжения ниже 90% от номинала TTL-сигнал отключается |
| Дистанционная обратная связь | Предусмотрена |
Электромагнитная совместимость
| Помехоэмиссия | EN55011, класс B; EN55022, класс B; EN61000-3-2; EN61000-3-3 |
| Устойчивость к ЭМС-воздействиям | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, ENV50204 |
| ESD воздух | Уровень 3, 8 кВ |
| ESD контакт | Уровень 2, 4 кВ |
| РЧ-поле | Уровень 2, 3 В/м |
| Электрические быстрые переходные процессы / пачки | Уровень 3, 10 В/м |
| Импульсные помехи / Surge | Уровень 2, 1 кВ / 5 кГц; уровень 3, 2 кВ / 5 кГц; уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивная РЧ-устойчивость | Уровень 2, 3 В действ. / м |
| Магнитное поле | Уровень 3, 10 А/м |
| Провал и прерывание напряжения | Уровень 2, 3 В/м |
| Иммунитет к цифровому телефонному несущему сигналу | Уровень 3, 10 А/м, 900 МГц |
Безопасность и изоляция
| Стандарты безопасности | Медицинские: TUV EN60601-1; ANSI/AAMI ES60601-1; IEC60601-1
Коммерческие: также проектирование по UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | 4000 В AC между входом и выходом |
| Испытательное напряжение | 1500 В AC между входом и FG |
| Испытательное напряжение | 1500 В AC между выходом и FG |
| Сопротивление изоляции | Более 100 МОм для I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В DC |
Эксплуатационные условия
| Рабочая температура | От -20 до +70 °C; требуется учёт кривой дерating |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Влажность хранения | 10–90% RH |
| Температурный коэффициент | ±0,04%/°C по всем выходам при полной нагрузке в диапазоне 0–50 °C |
| Вибрация | 2G ускорения; частота от 10 Гц до 500 Гц; цикл 10 минут; 6 циклов по осям X, Y, Z |
Надёжность
| MTBF | 262 100 часов минимум при полной нагрузке и 25 °C окружающей среды, расчёт по MIL-HDBK-217F |
Габариты и масса
| Размеры | 177,8 × 107,2 × 35,5 мм |
| Размеры | 7 × 4,22 × 1,4 дюйма |
| Масса | 0,66 кг |
| Упаковка | 24 шт.; 16,8 кг; 0,99 CUFT |
Конструктивные данные
| Тип исполнения | Открытое шасси |
| Охлаждение | Естественная конвекция для 140 Вт и принудительное воздушное охлаждение для 200 Вт |
| Частота переключения | Фиксированная, 100 кГц |
Разъёмы
| Входной разъём | CN1: JST B3P-VH или эквивалент |
| Назначение контактов CN1 | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Разъём выхода | CN2: MOLEX 5566-20 или эквивалент |
| Назначение контактов CN2 | 1–5, 11–15 — DC OUTPUT -V; 6–10, 16–20 — DC OUTPUT +V |
| Разъём дополнительных сигналов | CN4: JS-2008-03*2 или эквивалент |
| Назначение контактов CN4 | 1 — PG; 2 — RS-; 3 — GND; 4 — RC+; 5 — RS+; 6 — RC- |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Максимальный режим скважности 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо использовать кривую дерating.
- Для выполнения испытаний ЭМС следует руководствоваться методикой проверки ЭМС компонентных источников питания.
