MPS-200-5 - AC/DC источник питания медицинского класса 200 Вт с универсальным входом и защитами.
Расшифровка партномера
| Партномер | Расшифровка |
| MPS | Серия импульсных источников питания медицинского исполнения |
| 200 | Номинальная мощность 200 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности

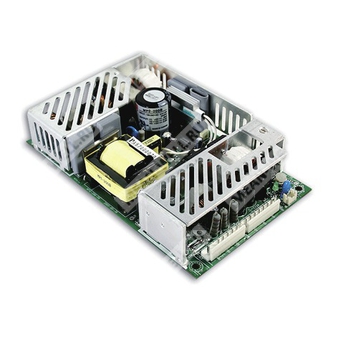

Компонент MPS-200-5 представляет собой сетевой импульсный AC/DC источник питания медицинского класса с выходной мощностью 200 Вт и выходом 5 В. Изделие рассчитано на работу от универсальной сети переменного и постоянного тока, имеет низкий ток утечки, встроенные защиты и сигналы состояния, а также предназначено для применения в медицинской и промышленной электронике.
Основные свойства
- Универсальный вход переменного тока полного диапазона.
- Низкий ток утечки: менее 150 мкА.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Естественная конвекция до 140 Вт и принудительное воздушное охлаждение до 200 Вт.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Сигналы Power Good / Power Fail.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционной обратной связи по напряжению.
- Фиксированная частота коммутации 100 кГц.
- Подходит для BF-применений при корректной системной интеграции.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 47…63 Гц / 127…370 В постоянного тока |
| Коэффициент мощности | Более 0,95 при 230 В AC, более 0,98 при 115 В AC, при полной нагрузке |
| Входной ток, тип. | Не более 3,5 А при 115 В AC, 60 Гц или 1,6 А при 230 В AC, 60 Гц при 100% нагрузке |
| Пусковой ток, тип. | Менее 25 А при 115 В AC или менее 40 А при 230 В AC, холодный запуск; ограничение внутренними термисторами |
| Время установления и нарастания | 1000 мс, 20 мс / 230 В AC при полной нагрузке; 3000 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. | 16 мс / 230 В AC при полной нагрузке; 16 мс / 115 В AC при полной нагрузке |
| Ток утечки | Ток утечки на землю < 150 мкА при 264 В AC; ток прикосновения < 100 мкА при 264 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 20 А |
| Максимальная кратковременная нагрузка с вентилятором 25 CFM | 24 А |
| Минимальная нагрузка | 4 А |
| Регулировка выходного напряжения | От -5% до +10% от номинала потенциометром |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по сети | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Пульсации и шум | 80 мВ пик-пик |
| КПД, тип. | 82% |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | Полная защита от короткого замыкания и перегрузки по выходу; гистерезисный режим срабатывает при 120…160% от номинальной нагрузки и восстанавливается автоматически после устранения неисправности |
| Защита от перенапряжения | 115…135% от номинального выходного напряжения; защита действует только на канал 1, при срабатывании выход отключается |
| Защита от перегрева | Срабатывает при достижении температуры датчика TSW1 на радиаторе силового транзистора 95 °C; выход отключается и восстанавливается автоматически после снижения температуры |
Сигналы и управление
| Параметр | Значение |
| Сигнал Power Good / Fail | TTL-логический уровень: высокий уровень при исправности, низкий при отказе |
| Условие формирования сигнала | При достижении выходом 90% от номинала формируется сигнал +5 В TTL с задержкой 10…500 мс |
| Условие сброса сигнала | Не менее чем за 1 мс до падения выходного напряжения ниже 90% номинала TTL-сигнал выключается |
| Дистанционное управление | RC+/RC-: 0…0,8 В — включение; 4…10 В — выключение; ток стока менее 4…10 мА |
Электромагнитная совместимость и устойчивость
| Параметр | Значение |
| Соответствие по излучаемым помехам | BS EN/EN55011, класс B; EAC TP TC 020; BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| ESD, воздух | Уровень 3, 8 кВ |
| ESD, контакт | Уровень 2, 4 кВ |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 3, 10 В/м; уровень 2, 1 кВ/5 кГц; уровень 3, 2 кВ/5 кГц |
| Импульсные помехи | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проведённая радиочастотная помехоустойчивость | Уровень 2, 3 В действ. / м |
| Магнитное поле промышленной частоты | Уровень 3, 10 А/м |
| Провалы и прерывания напряжения | Уровень 2, 3 В/м, 900 МГц |
| Иммунитет к цифровому телефонному каналу | Уровень 3, 10 А/м, 900 МГц |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От -20 до +70 °C; см. кривую дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Влажность хранения | 10…90% RH |
| Температурный коэффициент | ±0,04%/°C на всех выходах при полной нагрузке в диапазоне 0…50 °C окружающей среды |
| Вибрация | Ускорение 2G, частота 10…500 Гц, цикл 10 минут; 6 циклов испытаний по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC60601-1, EAC TP TC 004; коммерческое исполнение с ориентацией на UL60950-1 |
| Испытательное напряжение | 4000 В AC между входом и выходом; 2000 В AC между входом и FG; 1500 В AC между выходом и FG |
| Сопротивление изоляции | Более 100 МОм для I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В DC |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | MPD-200: 1925,0 тыс. ч минимум, Telcordia SR-332 (Bellcore); 240,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| MTBF | MPQ-200: 1679,6 тыс. ч минимум, Telcordia SR-332 (Bellcore); 213,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 177,8 × 107,2 × 35,5 мм |
| Габариты в дюймах | 7" × 4,22" × 1,4" |
| Масса | 0,66 кг |
| Упаковка | 24 шт.; 16,8 кг; 1,17 CUFT |
Примечания
| 1 | Все параметры, специально не оговорённые иначе, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ, включёнными параллельно. |
| 3 | Допуск включает разброс установки, регулировку по линии и по нагрузке. |
| 4 | Максимальный коэффициент заполнения 33% в течение каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. |
| 6 | При низком входном напряжении может потребоваться дерейтирование; необходимо учитывать кривую дерейтирования. |
| 7 | Ток прикосновения измерялся от первичного входа до DC-выхода. |
| 8 | Подходит для BF-применений при соответствующем системном проектировании. |
| 9 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м. |
