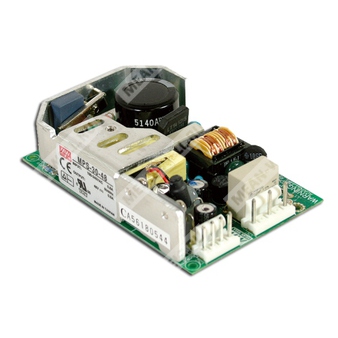

MPS-30-12
MPS-30-12 - AC/DC источник питания 12 В, 30 Вт для медицинского и промышленного применения.
Назначение: компактный одноканальный импульсный источник питания серии MPS-30 с универсальным входом переменного тока и медицинской сертификацией.
Расшифровка партномера
| MPS | Серия источников питания Mean Well для медицинского применения |
| 30 | Номинальная мощность 30 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Низкий ток утечки: менее 200 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Фиксированная частота переключения 100 кГц.
- Высокая надежность.
Выходные параметры
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон тока нагрузки | 0 ~ 2,5 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 70 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 88 ~ 264 В переменного тока, автоматическое переключение; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 75% |
| Входной ток, типовое значение | 0,8 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 30 А при 230 В переменного тока, холодный запуск |
| Ток утечки | Ток утечки на землю менее 200 мкА при 264 В переменного тока |
Защиты
| Перегрузка | При мощности выше 105% от номинальной; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2 ~ 16,2 В |
| Перегрев | Выключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные параметры
| Рабочая температура | -10 ~ +60 °C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин на цикл, период 60 мин по осям X, Y, Z |
Надежность, габариты и упаковка
| MTBF | 547 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 65,8 × 23,5 мм (Д × Ш × В) |
| Масса | 0,16 кг |
| Упаковка | 90 шт.; 15,8 кг / 1,06 куб. фута |
Сведения по безопасности и ЭМС
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, -3 |
| Иммунитет ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN60601-1-2, медицинский уровень, критерий A |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. При входном напряжении менее 40 В AC источник питания может демонстрировать ухудшение характеристик. Производитель конечного изделия должен повторно подтвердить, что это отклонение не влияет на базовую безопасность и основные эксплуатационные параметры.
Подключение
| Разъем выхода постоянного тока | Molex 41791-4 или эквивалент |
| Назначение выводов выхода | 1,2 — -V; 3,4 — +V |
| Сопряженный корпус | Molex 2139 или эквивалент |
| Контакты | Molex 2478 или эквивалент |
| Разъем входа переменного тока | Molex 41791-5 или эквивалент |
| Назначение выводов входа | 1 — AC/L; 3 — AC/N; 5 — FG; 2,4 — без вывода |
Дополнительные сведения
Частота преобразования: 100 кГц.
Конструкция рассчитана на универсальный AC-вход с полным диапазоном, низкий ток утечки и применение в медицинской аппаратуре.
