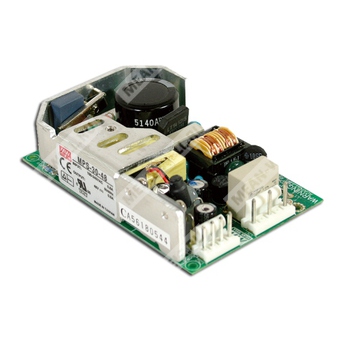

MPS-30-15 - медицинский AC/DC источник питания 30 Вт с выходом 15 В и защитами от перегрузки, перенапряжения и перегрева.
Назначение: компактный одноканальный импульсный источник питания для медицинской аппаратуры с универсальным сетевым входом и низким током утечки.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MPS | Серия источников питания Mean Well для медицинского применения |
| 30 | Номинальная мощность 30 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое описание
Модель MPS-30-15 относится к серии MPS-30 и представляет собой источник питания с одним выходом для медицинской техники. Устройство рассчитано на работу от универсальной сети переменного тока и обеспечивает стабилизированное выходное напряжение 15 В при номинальном токе 2 А. Конструкция ориентирована на применение в конечном изделии, где важны безопасность, низкая утечка, компактные габариты и соответствие требованиям по ЭМС и медицинской безопасности.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Низкий ток утечки: менее 200 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Фиксированная частота коммутации 100 кГц.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр | Значение для MPS-30-15 |
| Выходное напряжение | 15 В |
| Номинальный ток | 2 А |
| Диапазон тока | 0 ~ 2 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±3.0% |
| Регулирование по линии | ±1.0% |
| Регулирование по нагрузке | ±0.5% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 70 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, автоматическое переключение; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Типовой КПД | 76% |
| Типовой входной ток | 0.8 А при 115 В AC; 0.5 А при 230 В AC |
| Пусковой ток | Холодный старт 30 А при 230 В AC |
| Ток утечки | Ток утечки на землю менее 200 мкА при 264 В AC |
Защиты
| Функция защиты | Уставка / поведение |
| Перегрузка | Более 105% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16.5 ~ 20.25 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +85 °C |
| Рабочая влажность | 10 ~ 95% RH |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность и конструктив
| Параметр | Значение |
| MTBF | 547 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 101.6 × 65.8 × 23.5 мм (Д × Ш × В) |
| Масса | 0.16 кг |
| Упаковка | 90 шт.; 15.8 кг; 1.06 CUFT |
| Частота преобразования | 100 кГц |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: SHORT |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN60601-1-2, медицинский уровень, критерий A |
Механические данные
| Параметр | Значение |
| Выходной разъём постоянного тока | CN2: Molex 41791-4 или аналог |
| Назначение выводов CN2 | 1,2 — -V; 3,4 — +V |
| Входной разъём переменного тока | CN1: Molex 41791-5 или аналог |
| Назначение выводов CN1 | 1 — AC/L; 3 — AC/N; 5 — FG; 2,4 — без вывода |
| Рекомендуемые ответные части | Molex 2139 или аналог; терминал Molex 2478 или аналог |
| Требование по заземлению | Обязательное заземление; CN1: вывод 1 является защитным заземлением |
График снижения мощности
При снижении температуры окружающей среды и изменении условий установки необходимо учитывать кривую дерейтингa. Для горизонтального монтажа снижение нагрузки начинается при температурах выше 40 °C, а при 60 °C допустимая нагрузка снижается примерно до 60%.
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнены при монтаже блока на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- При входном напряжении менее 40 В AC источник питания может иметь ухудшение характеристик. Производитель конечного изделия должен повторно подтвердить, что это отклонение не влияет на базовую безопасность и основные эксплуатационные параметры.
