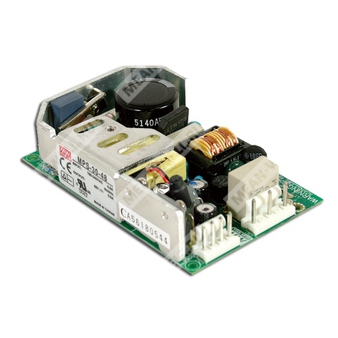

MPS-30-24 — одновыходной медицинский AC/DC источник питания 24 В, 1,2 А, 28,8 Вт.
Источник питания серии MPS-30 предназначен для применения в медицинской и промышленной аппаратуре, где требуется компактный модульный AC/DC преобразователь с универсальным входом, низким током утечки и обязательными защитными функциями. Модель MPS-30-24 обеспечивает стабилизированное выходное напряжение 24 В постоянного тока при номинальном токе 1,2 А.
Расшифровка партномера
| Обозначение | Значение |
| MPS | Серия медицинских источников питания Mean Well |
| 30 | Номинальная мощность класса 30 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Универсальный AC-вход с полным диапазоном.
- Низкий ток утечки: менее 200 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Медицинская сертификация безопасности: 2 x MOPP между первичной и вторичной цепями.
- Фиксированная частота переключения 100 кГц.
- Компактное исполнение и высокая надежность.
- Подходит для оборудования с требованиями по электробезопасности и электромагнитной совместимости.
Основные параметры
| Параметр | Значение для MPS-30-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,2 А |
| Диапазон выходного тока | 0 … 1,2 А |
| Номинальная мощность | 28,8 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В переменного тока; 500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 70 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 … 264 В переменного тока, автоматическое переключение; 120 … 370 В постоянного тока |
| Диапазон частоты | 47 … 63 Гц |
| КПД, типовое значение | 77% |
| Потребляемый ток AC, типовое значение | 0,8 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, типовое значение | 30 А при 230 В AC, холодный старт |
| Ток утечки | Ток утечки на землю менее 200 мкА при 264 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Свыше 105% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Порог защиты от перенапряжения | 26,4 … 32,4 В |
| Защита от перенапряжения | Тип crowbar; отключение выходного напряжения с повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 … +85 °C |
| Рабочая влажность | 10 … 95% RH |
| Температура хранения и влажность | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, по 10 мин на цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая температура окружающей среды при дерейтингe | -10 … +60 °C |
| Относительная влажность при хранении | 20 … 90% RH, без конденсации |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое замыкание |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN60601-1-2, медицинский уровень, критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 547 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 101,6 × 65,8 × 23,5 мм |
| Масса | 0,16 кг |
| Упаковка | 90 шт.; 15,8 кг; 1,06 куб. фута |
Подключение
Разъем выхода постоянного тока (CN2): Molex 41791-4 или эквивалент.
| Номер контакта | Назначение |
| 1, 2 | -V |
| 3, 4 | +V |
Разъем входа переменного тока (CN1): Molex 41791-5 или эквивалент.
| Номер контакта | Назначение |
| 1 | FG |
| 2, 4 | Нет контакта |
| 3 | AC/N |
| 5 | AC/L |
Примечания
- Все параметры, специально не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- При входном напряжении ниже 40 В AC источник питания может демонстрировать ухудшение характеристик. Производитель конечного изделия должен подтвердить, что это отклонение не влияет на базовую безопасность и основные характеристики.
- Для защиты от поражения электрическим током требуется заземление.
- Контакт 1 разъема CN1 является защитным заземлением.
