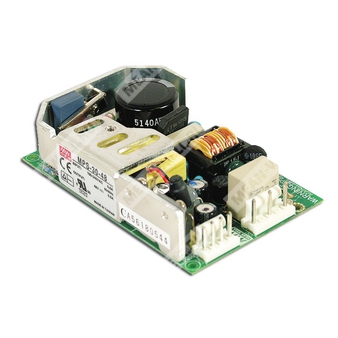

MPS-30-27 - медицинский AC/DC источник питания 30 Вт с выходом 27 В и универсальным входом.
Назначение: одноканальный импульсный источник питания для медицинской аппаратуры и промышленной электроники с универсальным сетевым входом, низким током утечки и полным набором защит.
Расшифровка обозначения
| Позиция | Расшифровка |
| MPS | Серия медицинских источников питания Mean Well |
| 30 | Номинальная мощность 30 Вт |
| 27 | Выходное напряжение 27 В |
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки менее 200 мкА.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствие требованиям медицинской безопасности: 2 x MOPP между первичной и вторичной цепями.
- Фиксированная частота переключения 100 кГц.
- Высокая надежность.
- Компактное исполнение.
Выход
| Параметр | Значение для MPS-30-27 |
| Выходное напряжение | 27 В |
| Номинальный ток | 1,1 А |
| Диапазон тока | 0 ~ 1,1 А |
| Номинальная мощность | 29,7 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 ВAC; 500 мс, 30 мс при 115 ВAC, при полной нагрузке |
| Время удержания | 70 мс при 230 ВAC; 12 мс при 115 ВAC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 ВAC, автоматическое переключение; 120 ~ 370 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 78% |
| Входной ток, тип. | 0,8 А при 115 ВAC; 0,5 А при 230 ВAC |
| Пусковой ток, тип. | 30 А при 230 ВAC, холодный старт |
| Ток утечки | Ток утечки на землю менее 200 мкА при 264 ВAC |
Защиты
| Параметр | Значение для MPS-30-27 |
| Перегрузка | Срабатывание при мощности выше 105% от номинальной; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 29,7 ~ 36,45 В; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения; повторное включение для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой дерating |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C при 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут на цикл, период 60 минут по осям X, Y, Z |
Надежность и габариты
| Параметр | Значение |
| MTBF | 547 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
| Габариты | 101,6 × 65,8 × 23,5 мм (Д × Ш × В) |
| Масса | 0,16 кг |
| Упаковка | 90 шт.; 15,8 кг; 1,06 куб. фут. |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВAC; I/P-FG: 2 кВAC; O/P-FG: короткое замыкание |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN60601-1-2, медицинский уровень, критерий A |
Подключение и конструкция
| Параметр | Значение |
| Разъем выходной цепи | Molex 41791-4 или эквивалент |
| Разъем входной цепи | Molex 41791-5 или эквивалент |
| Назначение контактов выхода | 1, 2 — -V; 3, 4 — +V |
| Назначение контактов входа | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — без контакта |
| Сечение/тип монтажа | Монтаж на металлическую пластину 360 × 360 мм толщиной 1 мм при испытаниях ЭМС |
| Частота преобразования | 100 кГц |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполняются на монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. При входном напряжении менее 40 ВAC возможна деградация характеристик; производитель конечного изделия обязан повторно подтвердить, что это не влияет на базовую безопасность и основные параметры.
