MPS-30-5
снят с производства

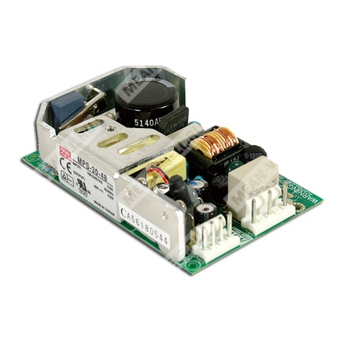

MPS-30-5 — импульсный источник питания медицинского назначения с одним выходом на 5 В.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| MPS | Серия импульсных источников питания медицинского назначения |
| 30 | Номинальная мощность серии: 30 Вт |
| 5 | Выходное напряжение: 5 В |
Назначение
Компонент MPS-30-5 представляет собой AC/DC источник питания с одним стабилизированным выходом 5 В, предназначенный для применения в медицинской аппаратуре и другой электронной технике, где требуется изолированное питание, низкий ток утечки и соответствие требованиям по электромагнитной совместимости и безопасности.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки: менее 200 мкА.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Медицинское одобрение безопасности: 2 x MOPP между первичной и вторичной цепями.
- Фиксированная частота преобразования 100 кГц.
- Низкая стоимость.
- Высокая надежность.
- Срок службы по MTBF: 547 тыс. ч минимум.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон регулирования тока | 0 ~ 5 А |
| Номинальная выходная мощность | 25 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC; при полной нагрузке |
| Время удержания | 70 мс при 230 В AC; 12 мс при 115 В AC; при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, автоматическое переключение; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 72% тип. |
| Потребляемый ток | 0,8 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | 30 А при холодном старте, 230 В AC |
| Ток утечки | Ток утечки на землю менее 200 мкА при 264 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности; режим защиты — прерывистый, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,5 ~ 6,75 В; режим защиты — прерывистый, автоматическое восстановление после устранения неисправности |
| Перегрев | Выключение выходного напряжения; для восстановления требуется повторное включение питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +85 °C |
| Рабочая влажность | 10 ~ 95% RH |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Сведения по безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Испытательное напряжение | Первичная цепь — вторичная цепь: 4 кВ AC; первичная цепь — земля: 2 кВ AC; вторичная цепь — земля: короткое замыкание |
| Сопротивление изоляции | Первичная цепь — вторичная цепь, первичная цепь — земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN60601-1-2, медицинский уровень, критерий A |
Прочие сведения
| Параметр | Значение |
| MTBF | 547 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 65,8 × 23,5 мм |
| Масса | 0,16 кг |
| Упаковка | 90 шт.; 15,8 кг; 1,06 куб. фута |
Подключение
Разъем выхода постоянного тока (CN2): Molex 41791-4 или эквивалент
| Номер контакта | Назначение |
| 1, 2 | -V |
| 3, 4 | +V |
Ответная часть: корпус Molex 2139 или эквивалент; клемма Molex 2478 или эквивалент
Разъем входа переменного тока (CN1): Molex 41791-5 или эквивалент
| Номер контакта | Назначение |
| 1 | FG |
| 3 | AC/N |
| 5 | AC/L |
| 2, 4 | Нет контакта |
Ответная часть: корпус Molex 2139 или эквивалент; клемма Molex 2478 или эквивалент
Требование: заземление обязательно; контакт 1 разъема CN1 является защитным заземлением.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Источником питания является компонент, устанавливаемый в конечное изделие; все испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- При входном напряжении менее 40 В AC блок питания может демонстрировать ухудшение параметров; производитель конечного изделия должен убедиться, что это не влияет на базовую безопасность и основные рабочие характеристики.
