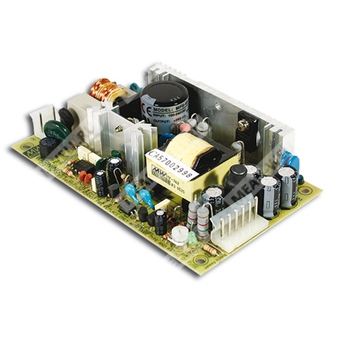

MPS-45-12 - медицинский AC/DC источник питания 45 Вт с одним выходом 12 В и универсальным входом.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| MPS | Серия медицинских источников питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение и особенности
Компонент MPS-45-12 представляет собой импульсный источник питания переменного тока с одним стабилизированным выходом постоянного напряжения 12 В, предназначенный для применения в медицинской аппаратуре и конечных устройствах, где требуется малый ток утечки, высокий уровень электробезопасности и универсальный сетевой вход.
- Универсальный вход переменного тока.
- Малый ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Испытание на 100% полной нагрузке в режиме burn-in.
- Фиксированная частота переключения 45 кГц.
Входные параметры
| Параметр | Значение для MPS-45-12 |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 76% |
| Ток потребления, тип. | 1.2 А при 115 В переменного тока; 0.7 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный запуск: 17 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Время удержания | 50 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Выходные параметры
| Параметр | Значение для MPS-45-12 |
| Выходное напряжение | 12 В постоянного тока |
| Номинальный ток | 3.7 А |
| Диапазон регулировки тока | 0 ~ 4.4 А |
| Номинальная мощность | 44.4 Вт |
| Максимальная выходная мощность | 52 Вт; 3.3 В: 35 Вт при принудительной конвекции 18 CFM минимум |
| Пульсации и шум | 100 мВ p-p |
| Допуск выходного напряжения | ±2.0% |
| Регулирование по линии | ±1.0% |
| Регулирование по нагрузке | ±2.0% |
| Диапазон подстройки выходного напряжения | 10.8 ~ 13.2 В |
| Установка, время нарастания | 800 мс, 30 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 53 ~ 75 Вт; тип защиты — прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13.8 ~ 16.2 В; тип защиты — прерывистый режим, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ переменного тока; вход–земля: 2 кВ переменного тока; выход–земля: 0.5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–земля: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
| Уровень изоляции | Первичная–вторичная: 2 x MOPP; первичная–земля: 1 x MOPP |
| Ток утечки на землю | < 250 мкА при 264 В переменного тока |
| Ток прикосновения | < 60 мкА при 264 В переменного тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 ℃ (с учетом кривой дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0.04%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность и габариты
| Параметр | Значение |
| MTBF | 366.1 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габариты | 127 × 76 × 28 мм (Д × Ш × В) |
| Масса | 0.18 кг |
| Упаковка | 72 шт.; 15.1 кг / 1.28 куб. фут. |
Стандарты и совместимость
- Стандарты безопасности: ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1.
- Эмиссия ЭМС: соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3.
- Помехоустойчивость ЭМС: соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN60601-1-2, медицинский уровень, критерий A.
Механическое исполнение и подключение
| Параметр | Значение |
| Частота преобразования | 45 кГц |
| Входной разъем | Molex 5277-02 или эквивалент |
| Выходной разъем | Molex 5273-06 или эквивалент |
| Рекомендуемая ответная часть для входа | Molex 5195 или эквивалент; контакт — Molex 5194 или эквивалент |
| Рекомендуемая ответная часть для выхода | Molex 5195 или эквивалент; контакт — Molex 5194 или эквивалент |
Назначение выводов
| Разъем | Номер контакта | Назначение |
| Входной разъем CN1 | 1 | AC/L |
| Входной разъем CN1 | 2 | AC/N |
| Выходной разъем CN2 | 1, 2, 3 | +V |
| Выходной разъем CN2 | 4, 5, 6 | -V |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельным конденсаторам 0.1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное изделие. Все испытания ЭМС выполнены при монтаже изделия на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Монтажные отверстия M1 и M2 должны быть заземлены в целях ЭМС.
- Радиаторы HS1 и HS2 не должны замыкаться.
- Ток прикосновения измерялся от первичного входа до выходного постоянного напряжения.
